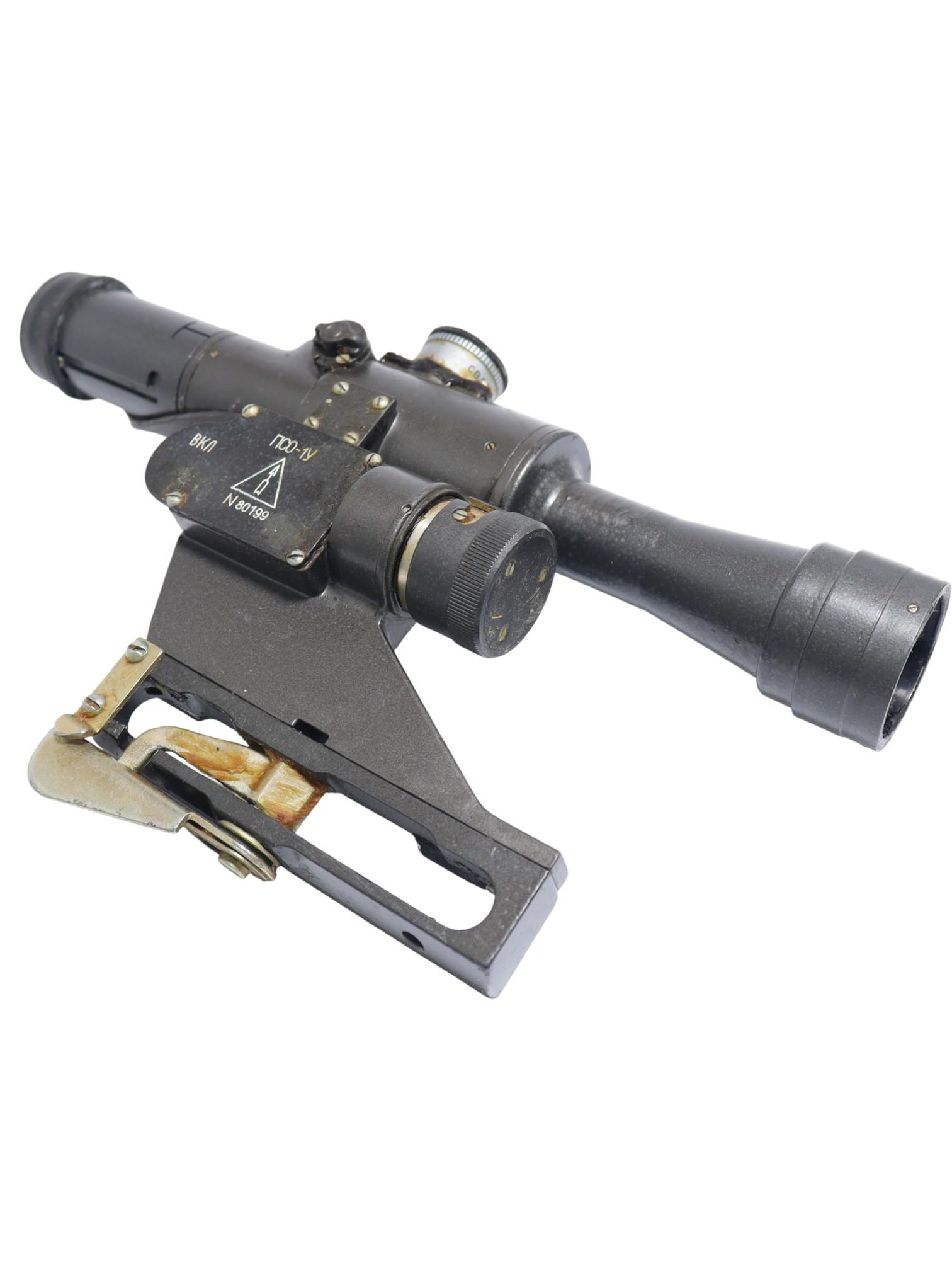

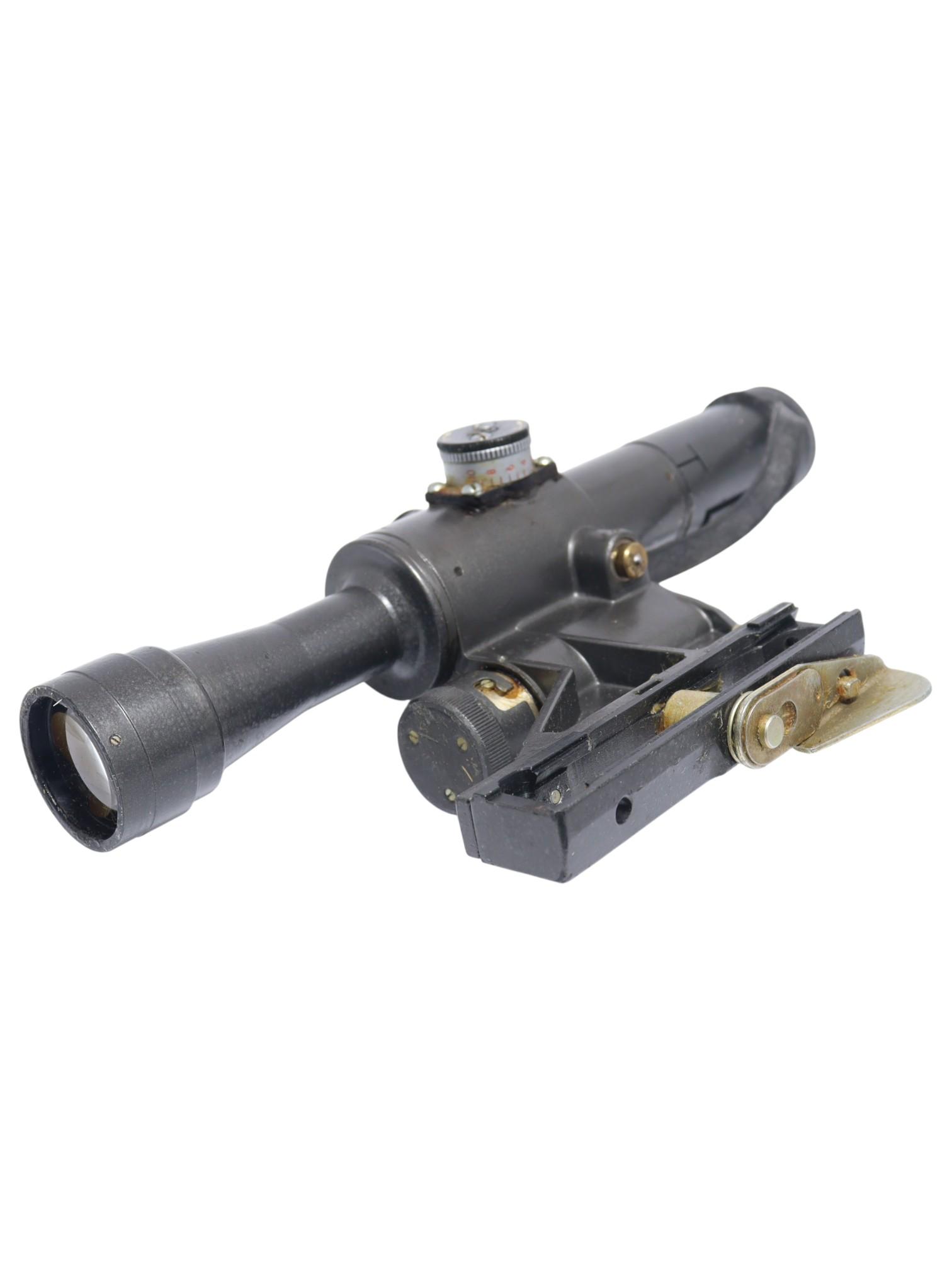

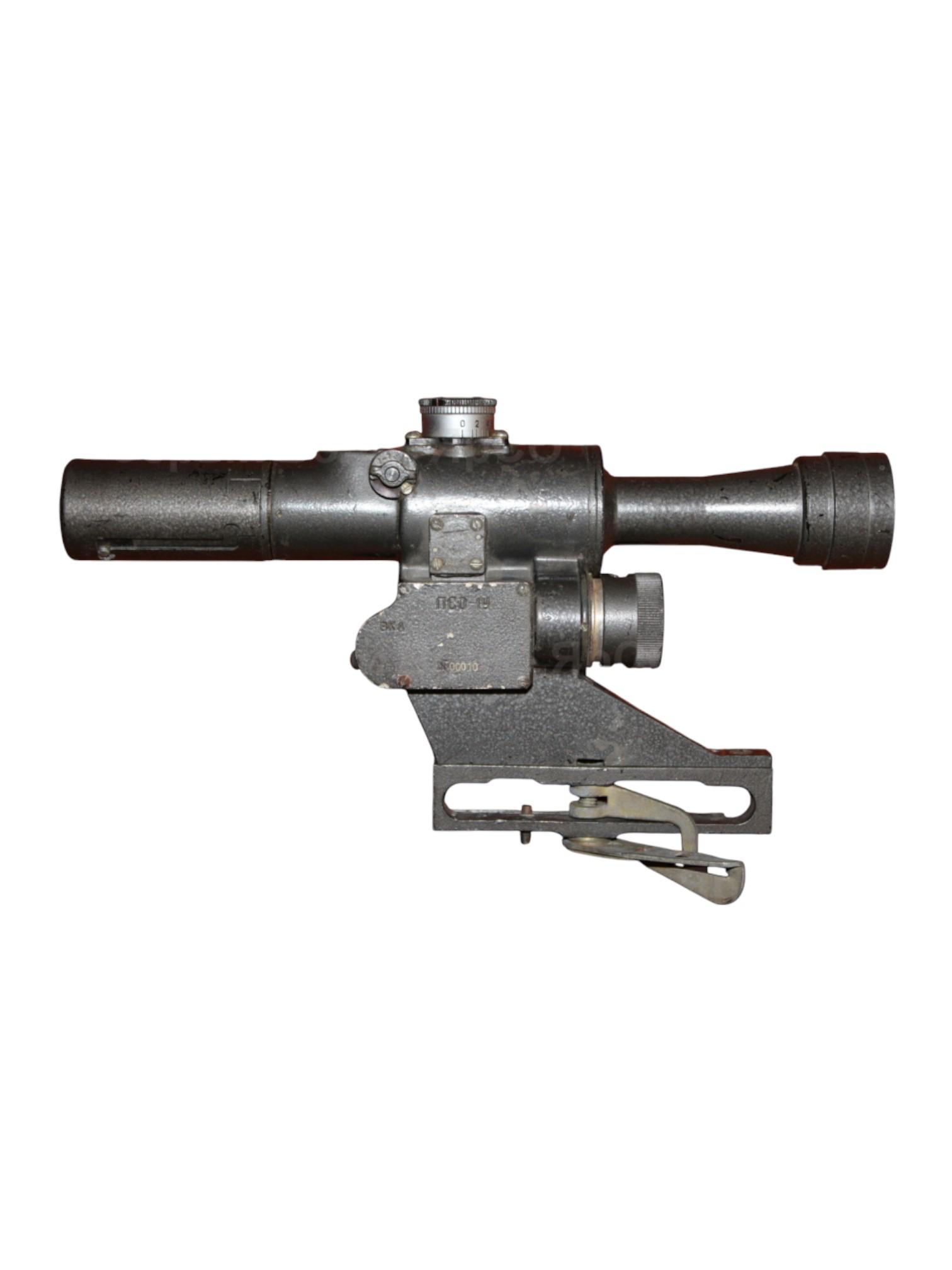

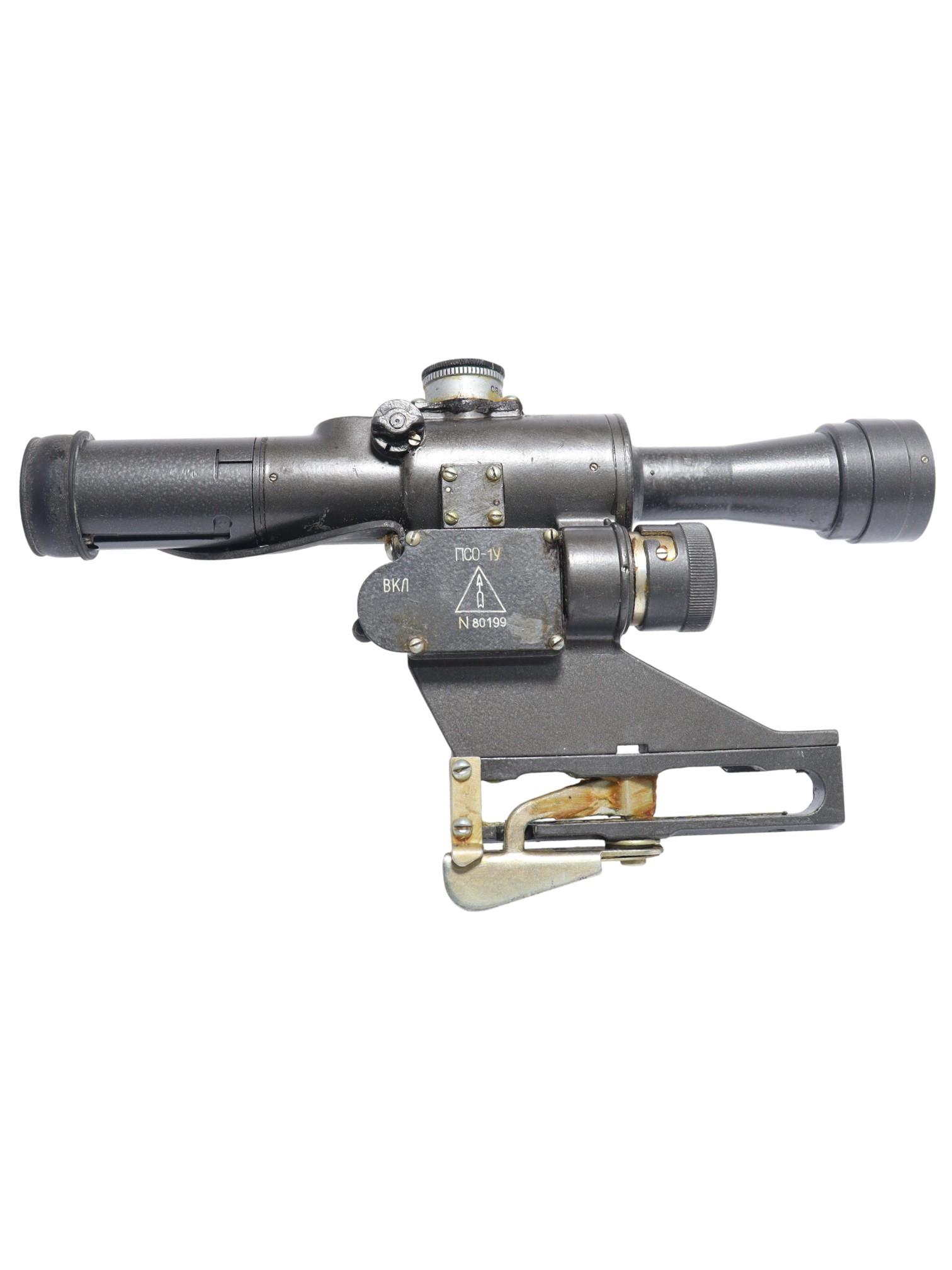

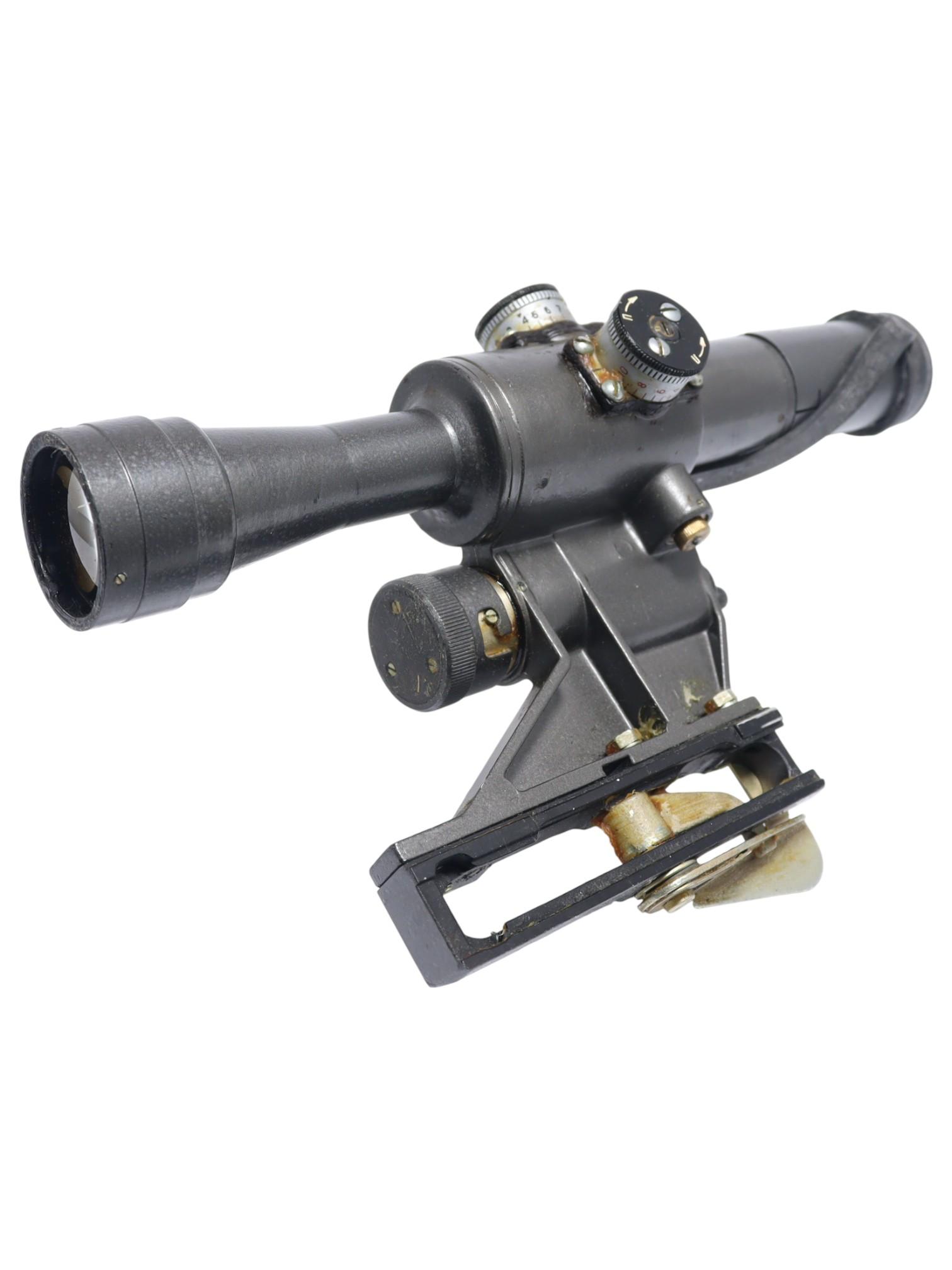

Оптический прицел ПСО-1У, полный комплект

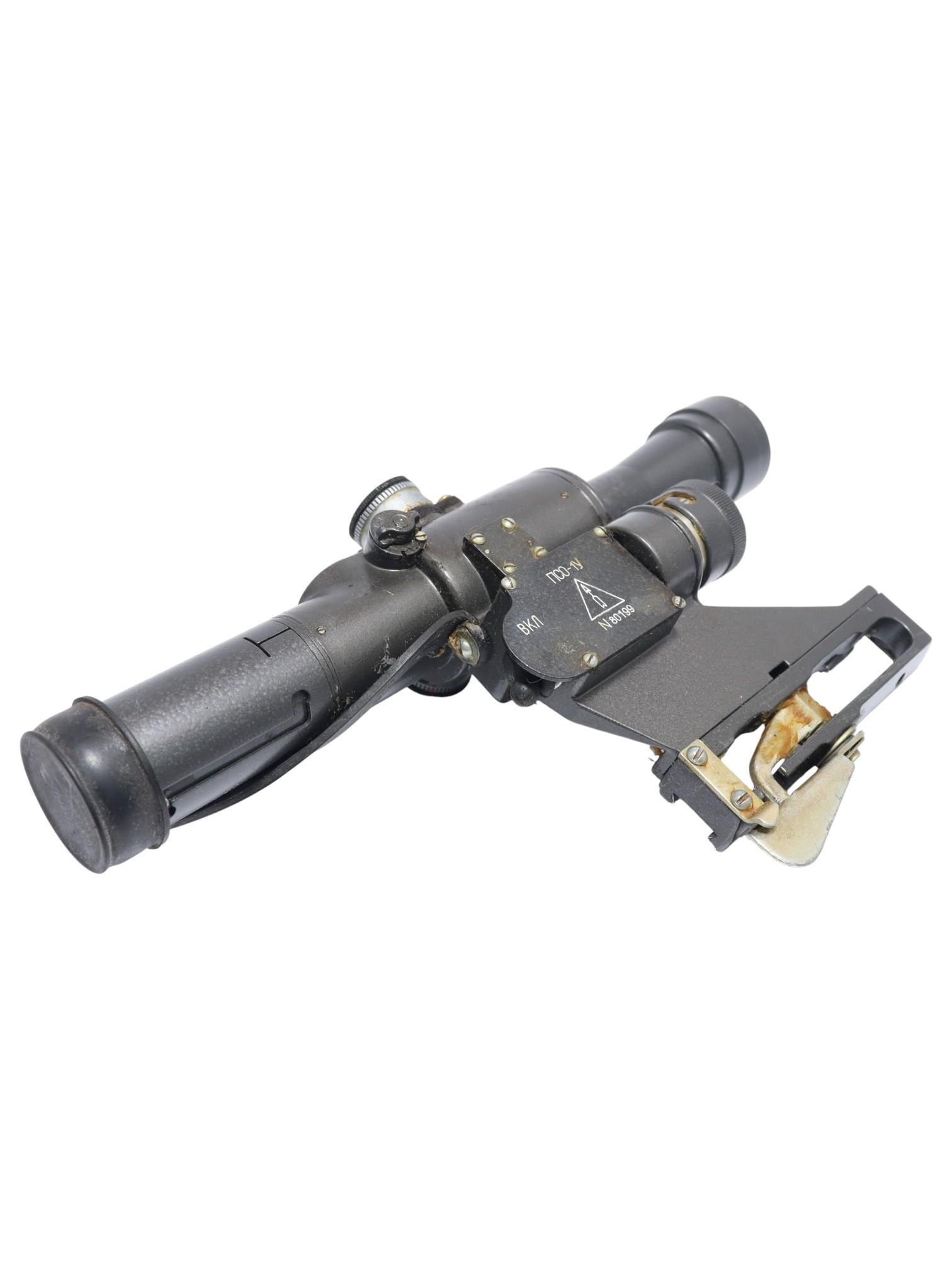

Оптический прицел ПСО-1У — это унифицированный четырёхкратный прицел разработки Ижмаша, созданный для установки не только на СВД, но и на автоматы АК-74Н / АКС-74Н, ручные пулемёты РПК-74Н / РПКС-74Н и другое оружие с боковой штатной базой.

Прицел рассчитан на боевое применение: жёсткий металлический корпус, герметичная конструкция, встроенная подсветка сетки, надёжный быстросъёмный кронштейн под стандарт бокового хвоста.

В отличие от классического ПСО-1, модель ПСО-1У получила переработанную компоновку корпуса, скрытую проводку подсветки, улучшенный зажимной механизм и поднятую линию прицеливания (+5 мм). Это сделано для того, чтобы прицел можно было ставить прямо на автоматы и пулемёты отделения, не только на СВД, и при этом сохранять нормальную линию прицеливания. По факту это была попытка сделать один единый прицел для всего стрелкового отделения — отсюда «У» (унифицированный).

Основные характеристики ПСО-1У:

• Увеличение: 3,8×.
• Поле зрения: 6°.
• Диаметр выходного зрачка: 5,9 мм.
• Удаление выходного зрачка: 68,5 мм (удобнее работать в защитных очках).
• Диапазон углов прицеливания: 0°…+220°32' (шкалы под реальные дистанции стрельбы 5,45×39).
• Рабочие дистанции пристрелки (по шкале): 400–1000 м.
• Габариты: ~260 × 75 × 157 мм.
• Масса: около 600 г.

Изделие ПСО-1У включает:

1. Оптический прицел с кронштейном.
2. Шкалы прицельные (для СВД, АК-74, РПК-74, ПКМ).

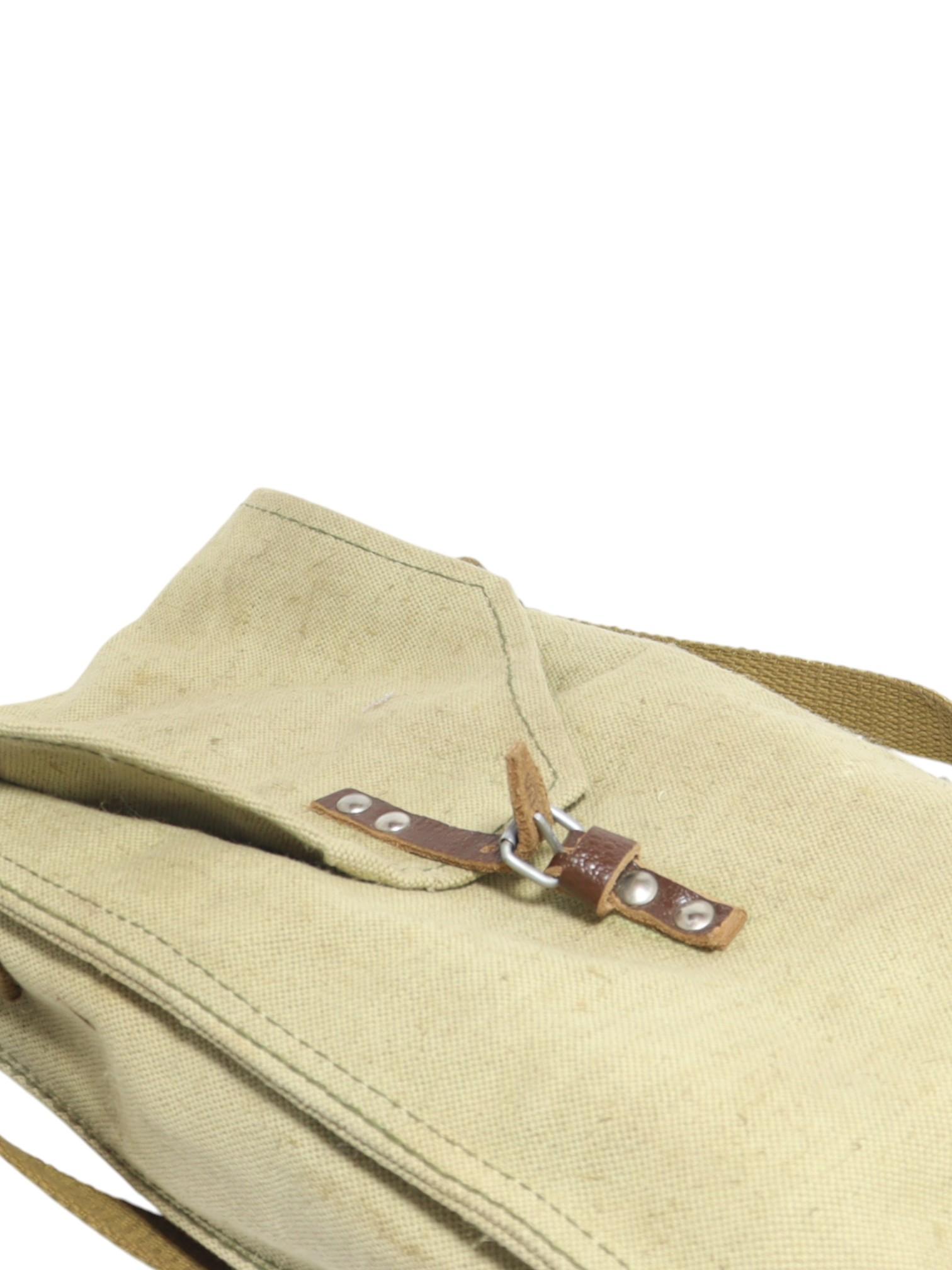

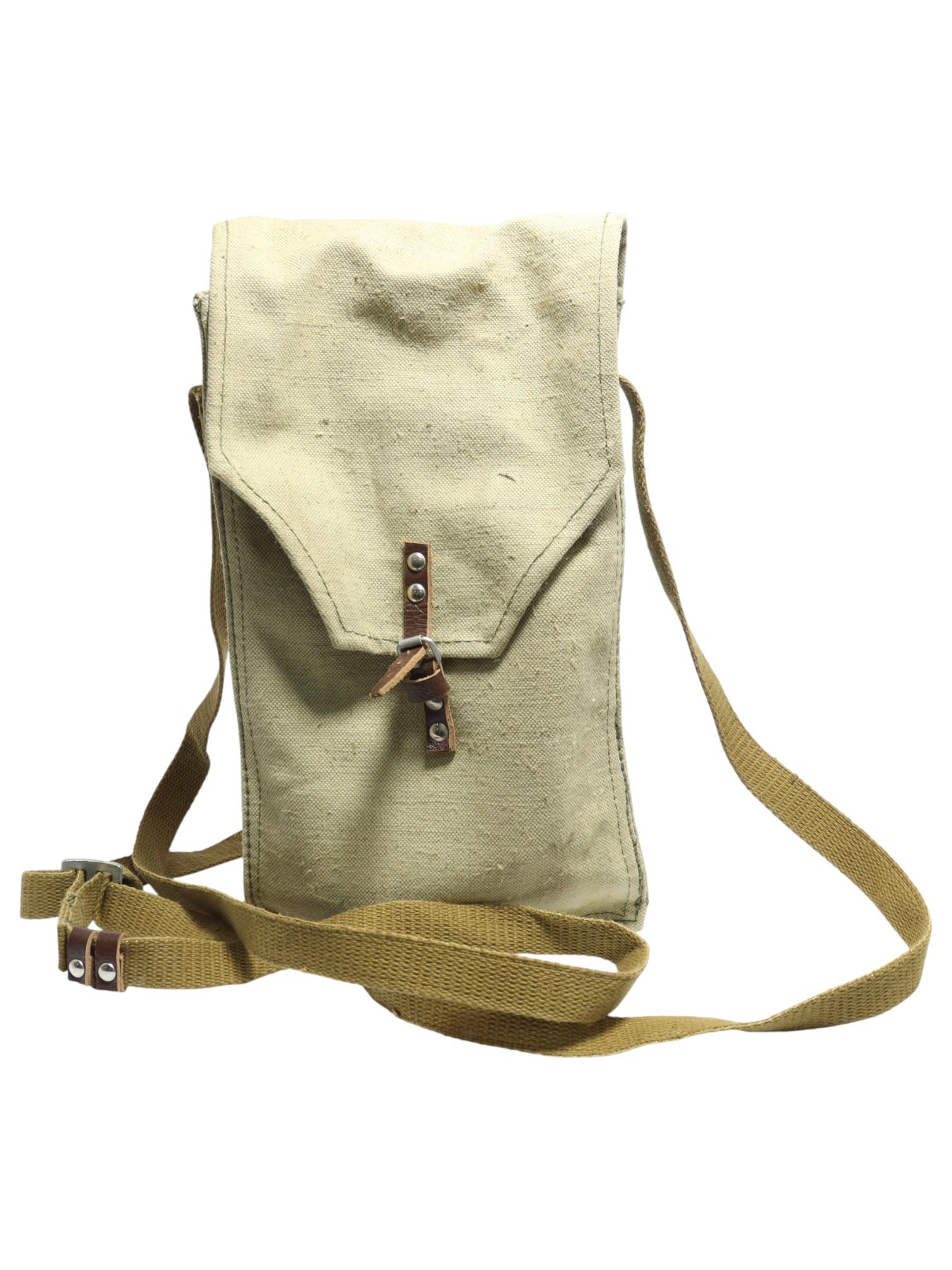

3. Сумку для хранения и переноски.

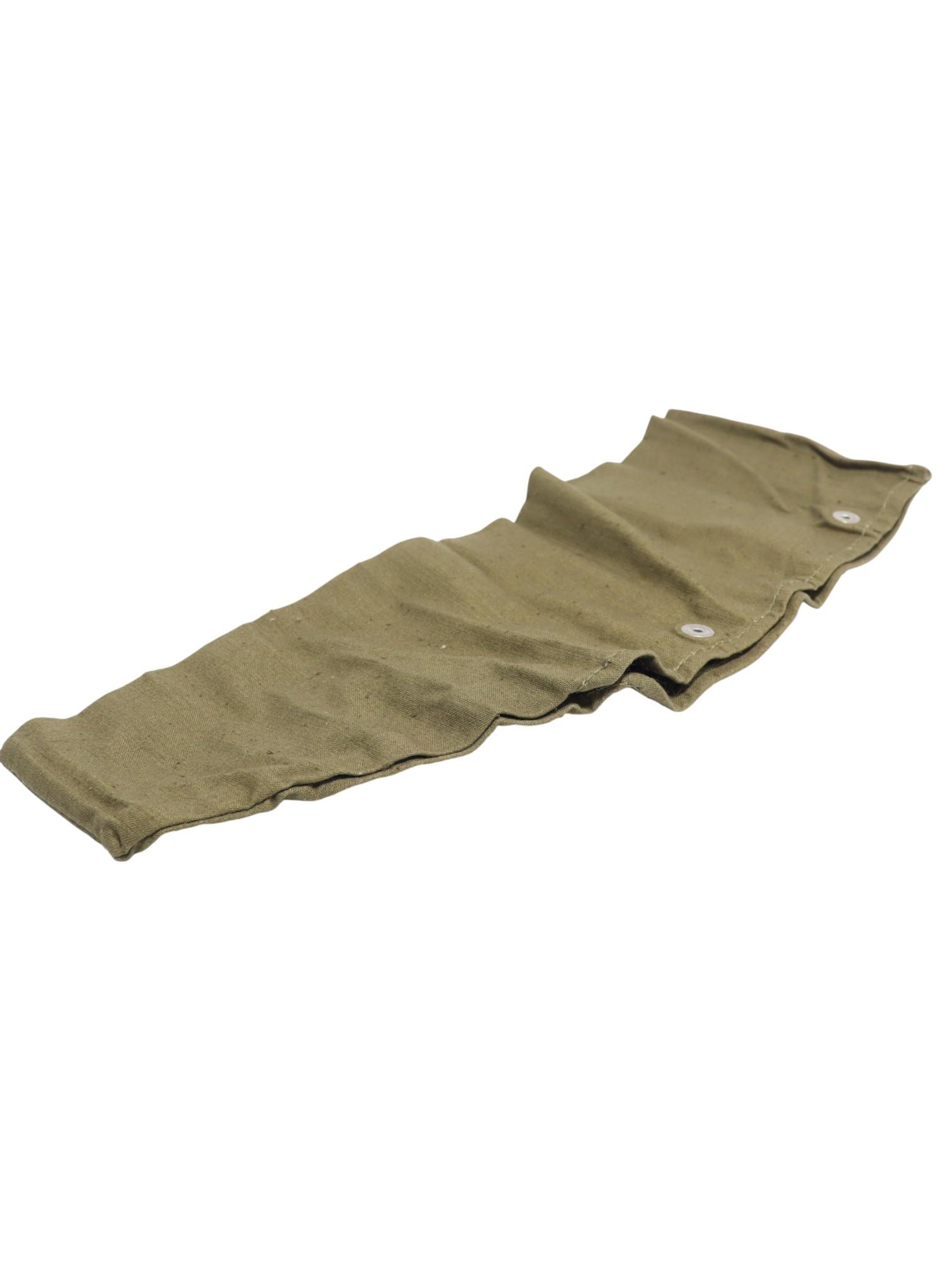

4. Чехол для защиты от пыли, дождя и прямых солнечных лучей.

Одиночный комплект ЗИП, включающий:

1. Салфетку для протирки оптики;
2. Чехол для ЗИП;
3. Лампы в кассете;
4. Светофильтр в оправе (светло-оранжевый);
5. Корпус с системой подсветки;
6. Источник питания (секции 2РЦ63);
7. Шкалы с гравировкой под конкретное оружие;
8. Колпачки и ключ.
9. Документацию — техническое описание, инструкцию по эксплуатации и формуляр.

Практика испытаний показала, что использование ПСО-1У на АК-74Н улучшает кучность одиночного огня на дистанциях 100 и 300 м (в среднем прирост точности порядка 20–25% относительно открытого прицела), а сам узел крепления выдержал более 15 000 выстрелов без самопроизвольного схода и без срыва СТП после падений, что подтверждает живучесть конструкции.

Прицел выдерживал перегрузки до сотен g (1 g ≈ 9,81 м/с² — ускорение свободного падения, то есть сила, во столько раз превышающая собственный вес прибора при выстреле или ударе) и нормальную эксплуатацию при экстремальных температурах от −50 °C до +50 °C.

Внимание! Прицел ставится достаточно высоко, и при автоматическом огне (очередями) с упора на АК-74 это ухудшает управляемость оружия и увеличивает боковое рассеивание.

То есть ПСО-1У лучше раскрывается в режиме прицельного одиночного огня, а не «зажимом очередью».

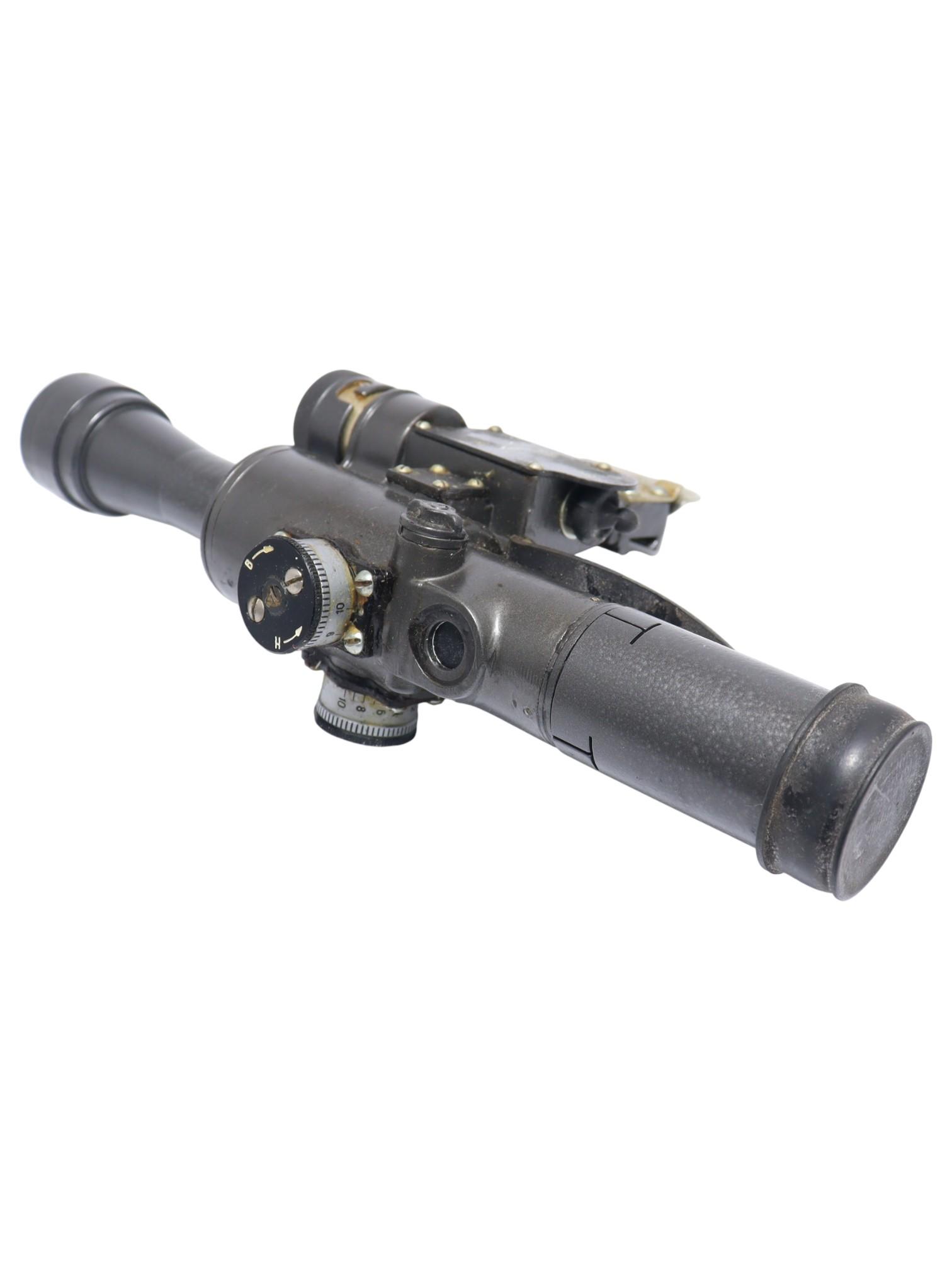

Устройство прицела

Основные узлы:

• корпус;
• объектив с выдвижной блендой;

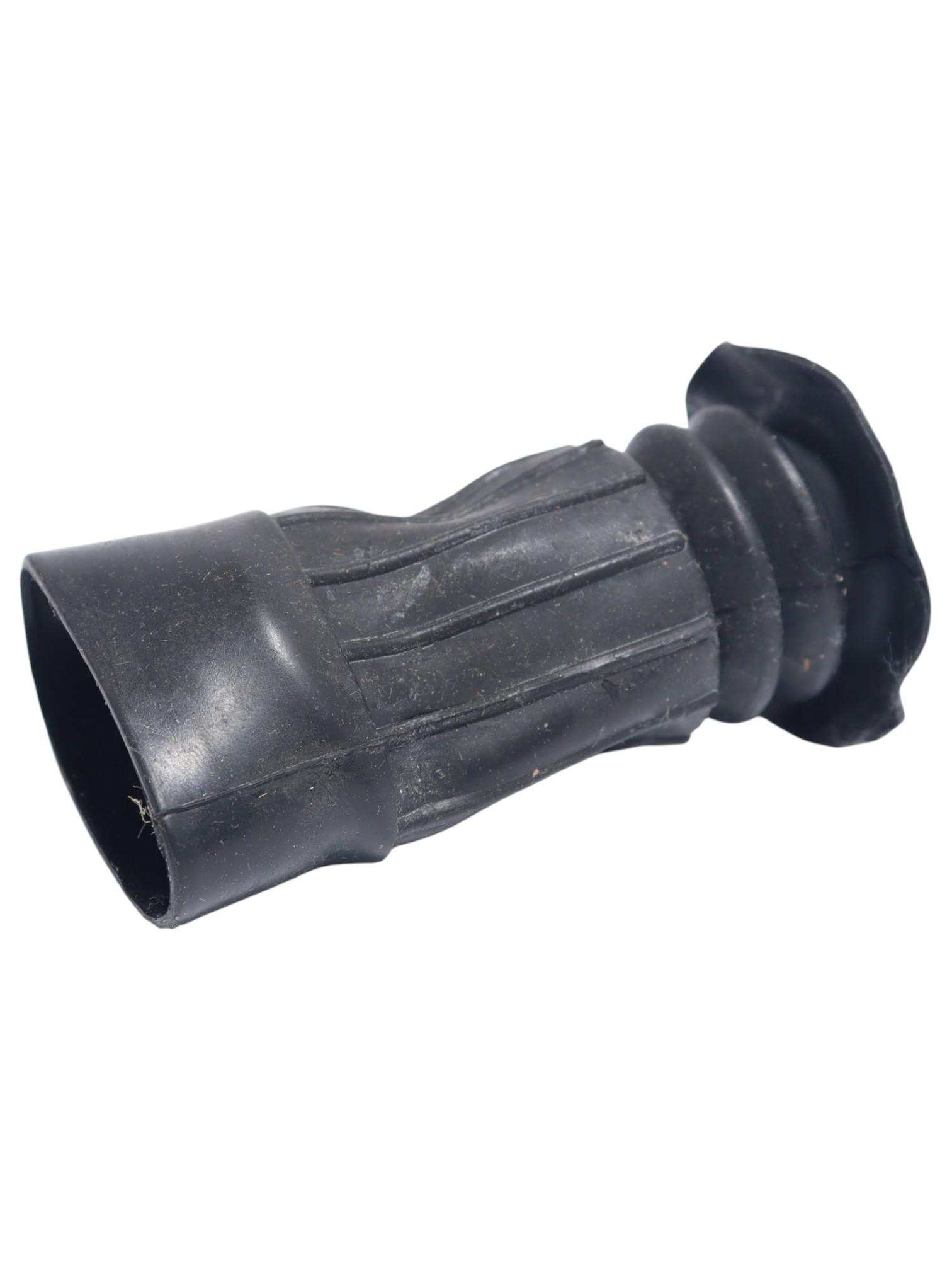

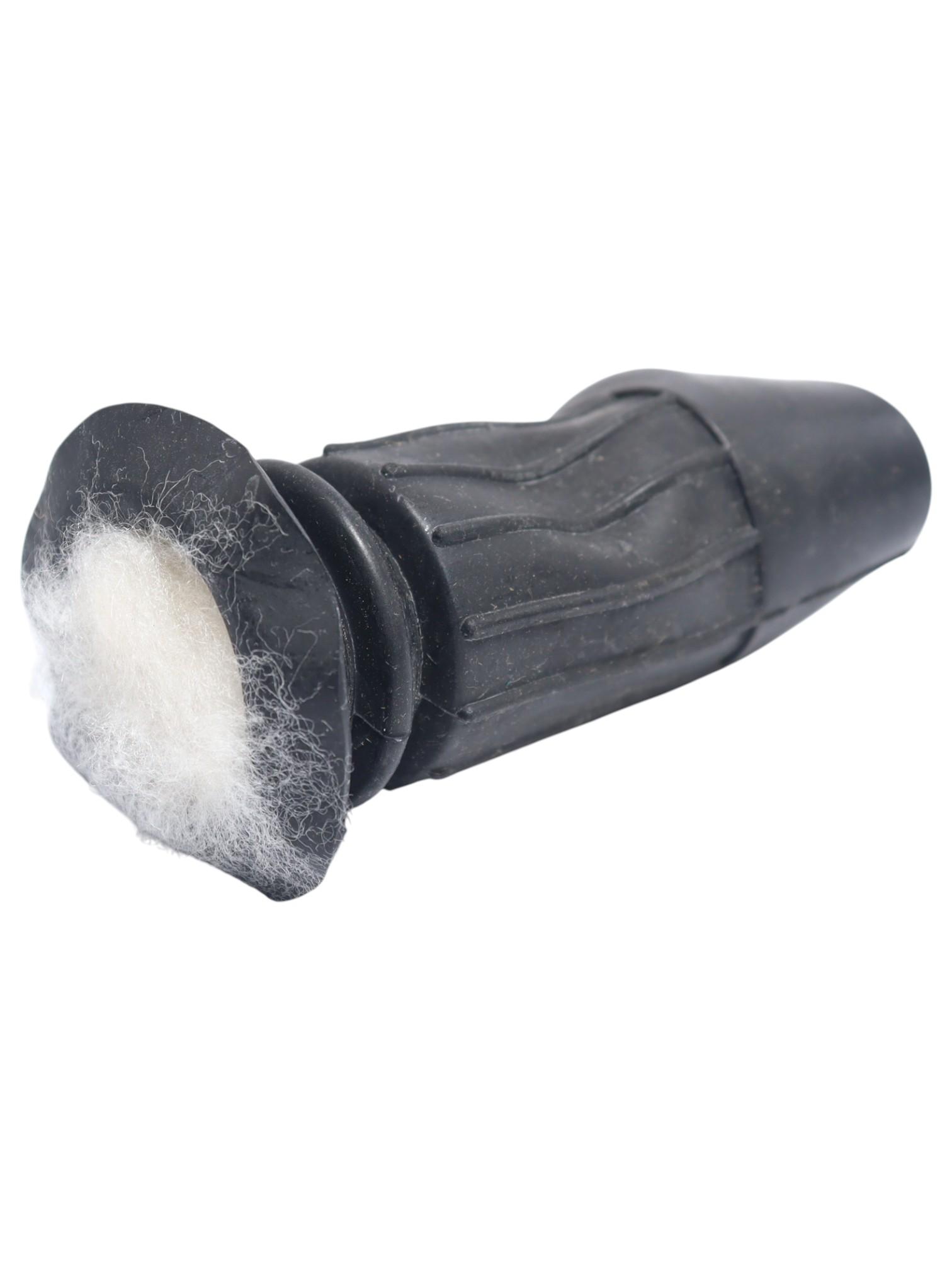

• окуляр с наглазником;

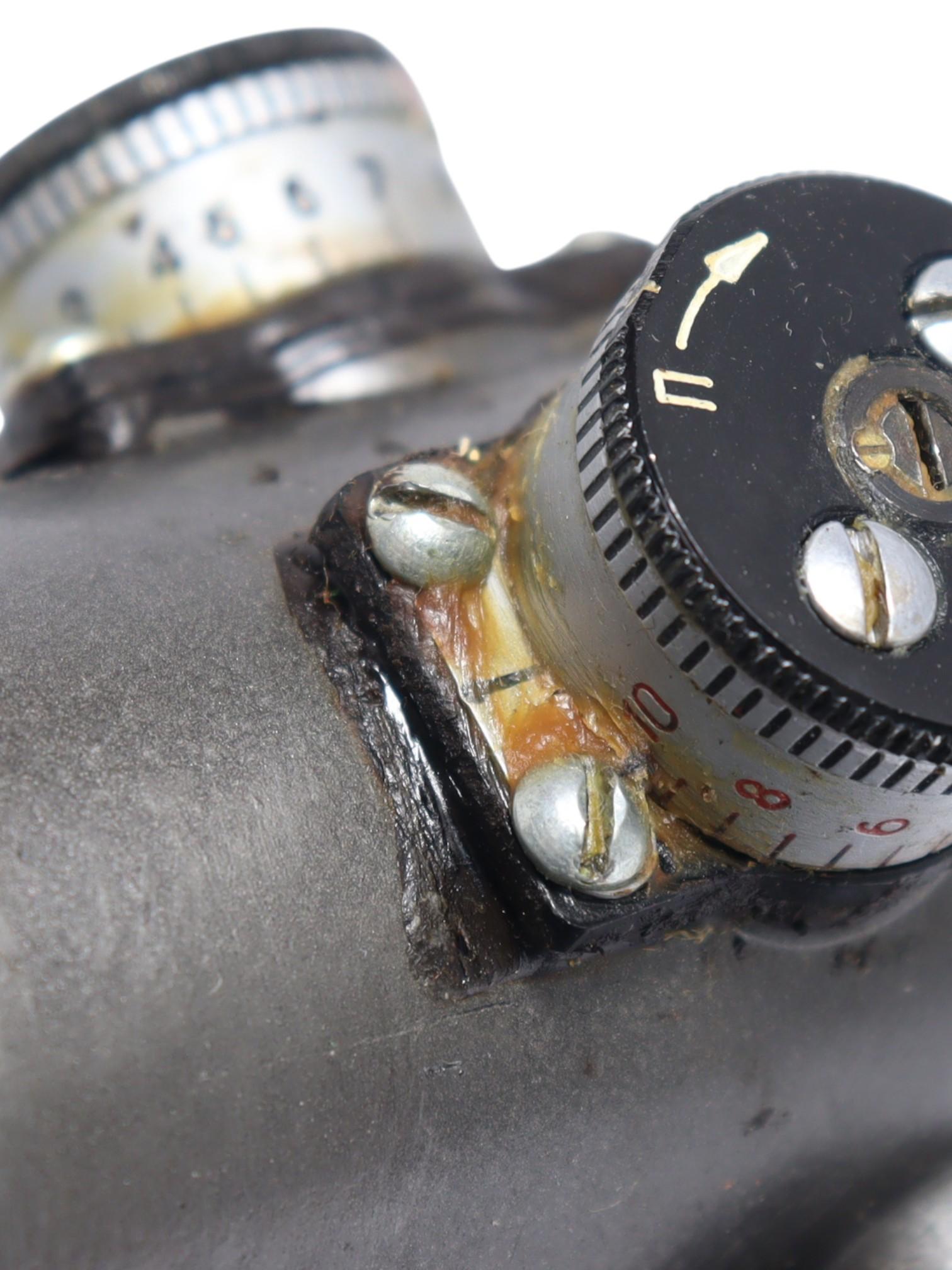

• маховичок углов прицеливания;
• маховичок боковых поправок;
• экран (для подсветки сетки);
• источник питания;

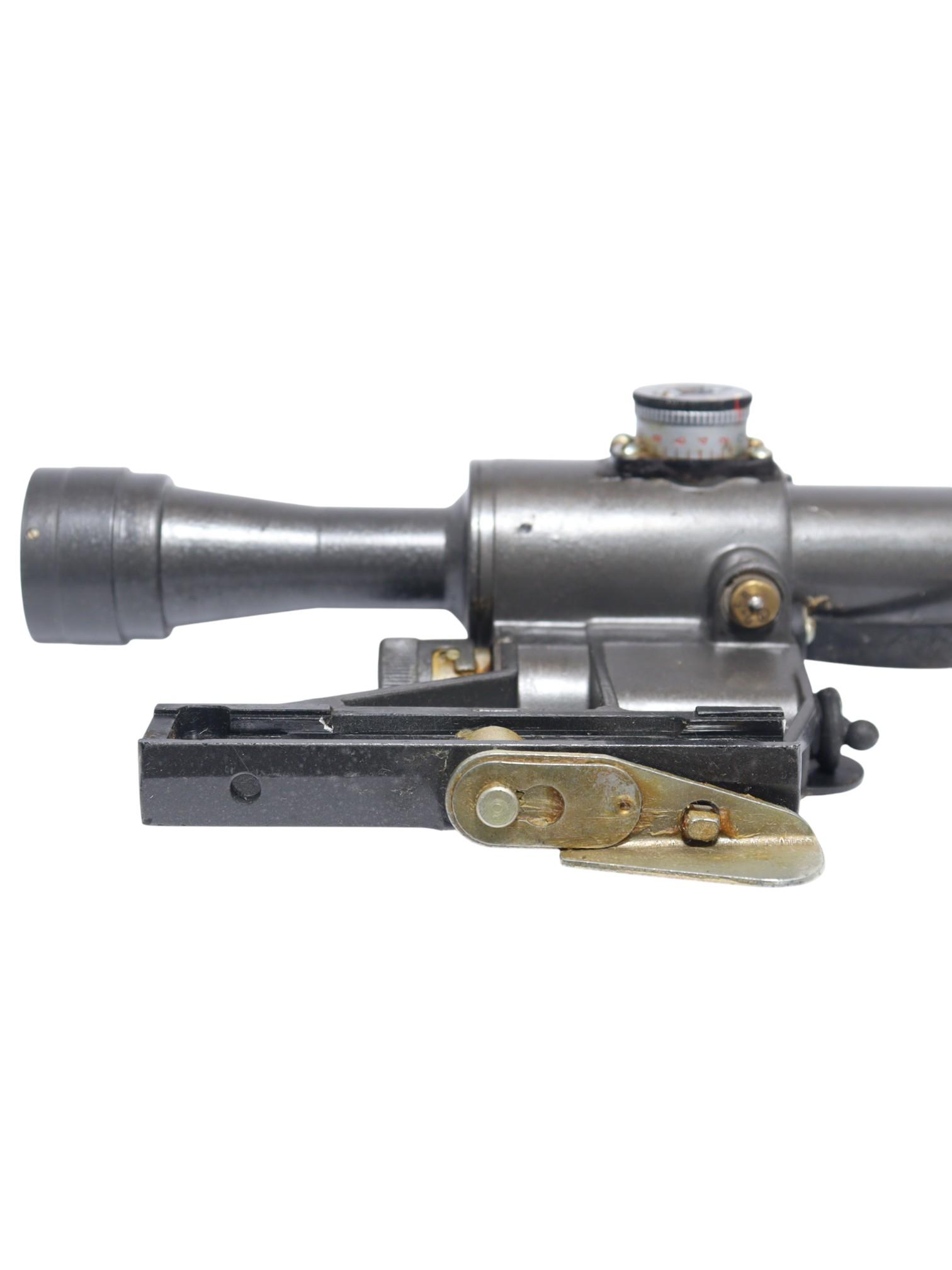

• посадочный кронштейн с защёлкой и ручкой фиксации.

Шкалы маховичков:

• углы прицеливания — 10 делений (для СВД, АК-74, РПК-74) и 12 делений (для ПКМ);
• цена деления — 100 м, начиная с 3-го можно устанавливать шаг 50 м;
• боковые поправки — ±0-10, одно деление = 0-00,5.

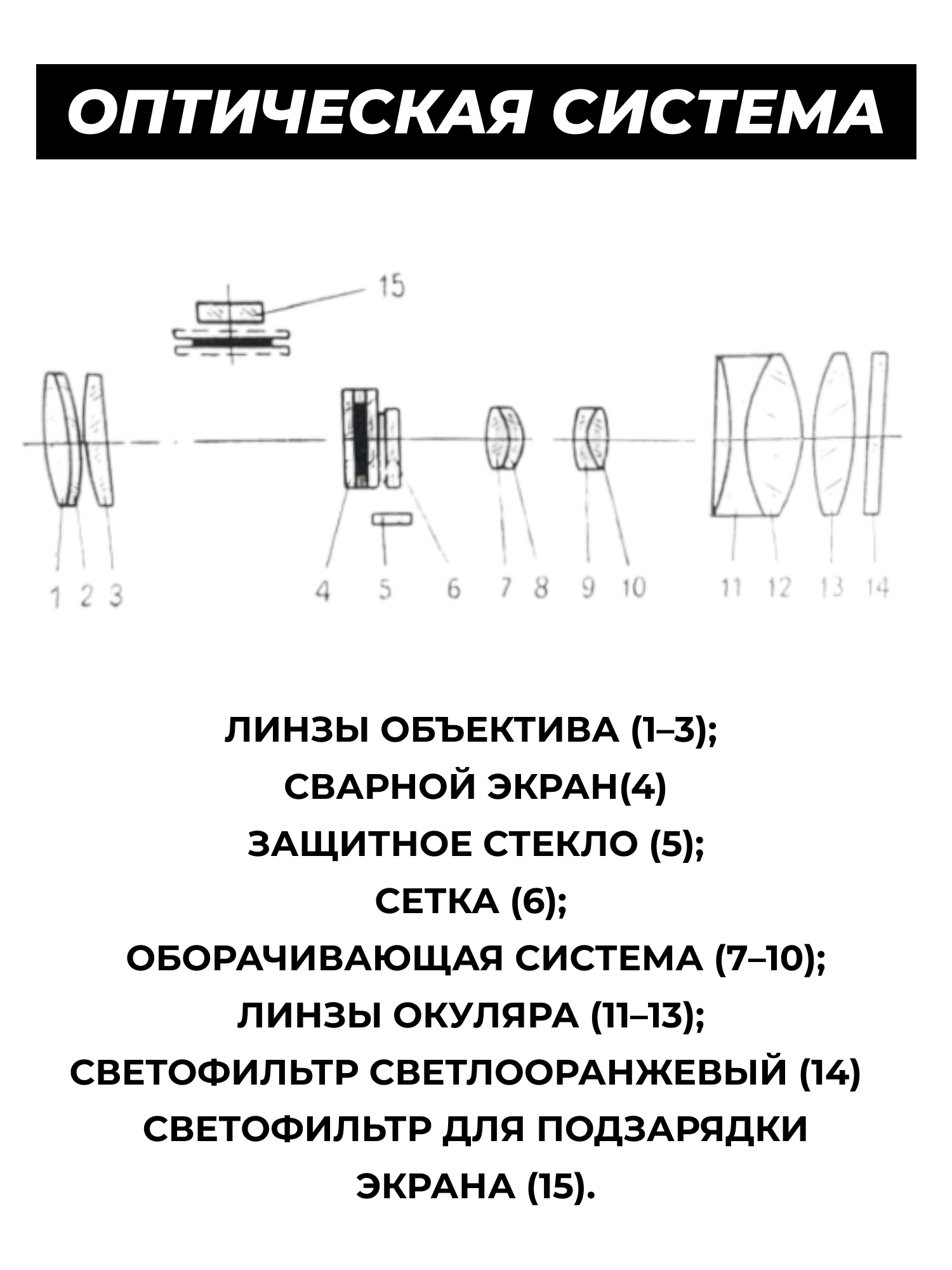

Оптическая система (см. фото) представляет собой монокулярную телескопическую систему с постоянным увеличением.

Состоит из:

• линз объектива (1–3);
• защитного стекла (5);
• сварного экрана (4);
• сетки (6);
• оборачивающая система (7–10);
• линз окуляра (11–13);
• светофильтра (14) и фильтра для подзарядки экрана (15).

Назначение элементов:

• объектив — формирует перевёрнутое изображение;
• оборачивающая система — делает изображение прямым;
• окуляр — рассматривает объект и сетку;
• экран — позволяет видеть прицельные знаки ночью (светонакопительный слой);
• светофильтр — повышает контраст в пасмурную погоду;
• защитное стекло — предохраняет от повреждений;
• светофильтр 15 — служит для подзарядки экрана.

Прицельная сетка

Сетка содержит шкалу углов прицеливания и боковых поправок.

Основной прицельный знак — центральный уголок, соответствует дистанции 400 м.

Дополнительные углы позволяют стрелять:

• до 1300 м для СВД,
• до 1500 м для ПКМ.

Дальномерная шкала рассчитана на высоту цели 1,7 м (рост человека).
Деления нанесены от 200 до 1000 м через 100 м.

Подсветка и питание

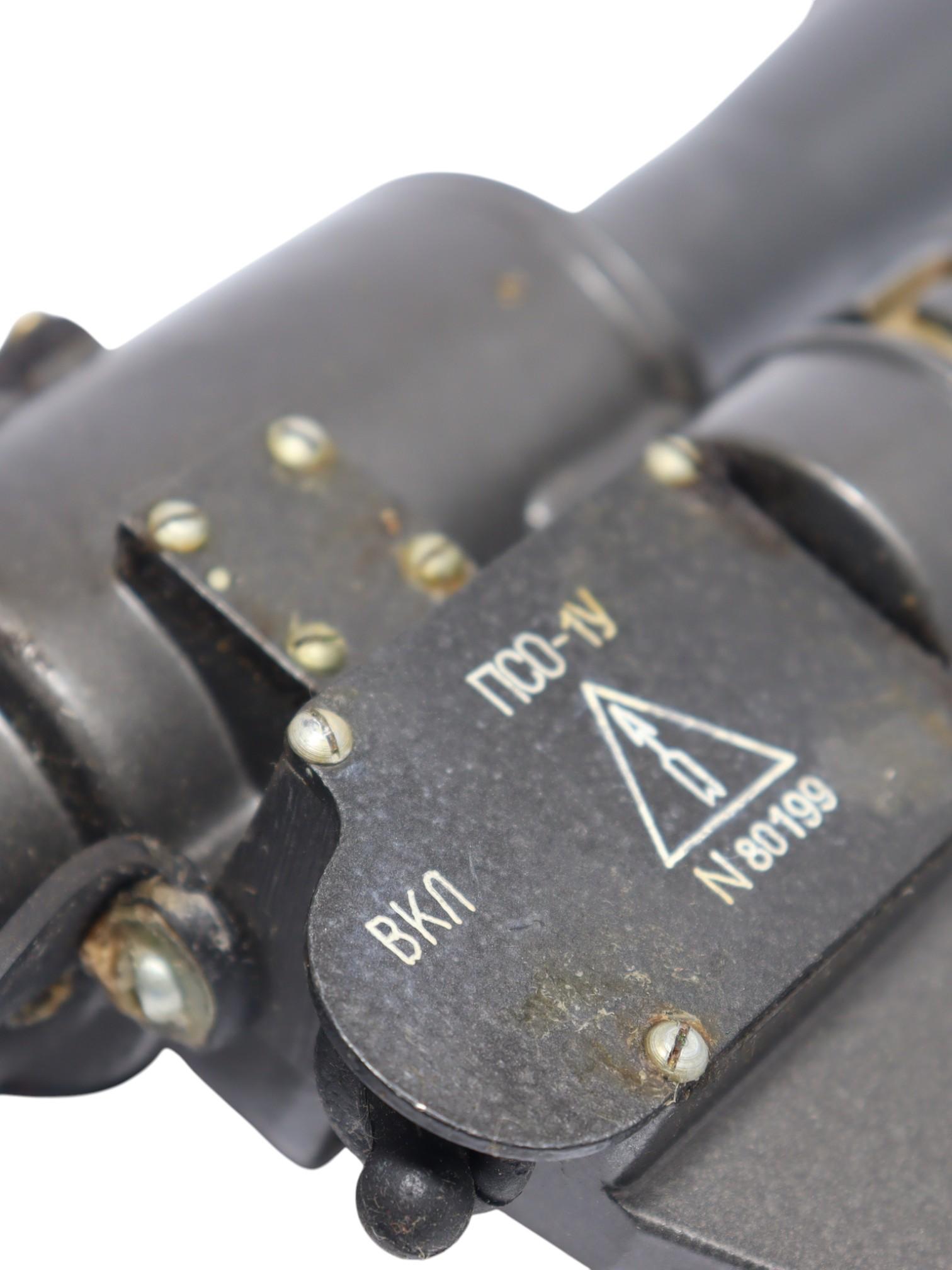

• Подсветка включается тумблером «ВКЛ».
• Проверка — при закрытом объективе сетка должна светиться.
• При отрицательных температурах корпус источника питания держат в тепле (например, под гимнастёркой).

Система освещения:

• лампа СМ-2,5;
• питание — батарея 2РЦ63.

Используется для подсветки сетки при работе в тёмное время.

Экран заряжается от света для работы без питания.

Заряжать можно:

• рассеянным дневным светом — 15 мин;
• прямыми солнечными лучами — 7–10 мин;
• лампой накаливания 100–200 Вт на расстоянии ≈ 20 см — 7–10 мин.

После зарядки экран сохраняет свечение 6–7 суток при 8-часовой работе в день.

Нельзя подносить лампу ближе 20 см или оставлять изделие под прямыми лучами в жару — возможен перегрев и нарушение герметичности.

Подготовка прицела к работе

Приведение из походного положения в боевое:

1. Извлечь прицел из сумки.
2. Установить его на оружие.
3. При необходимости подключить систему освещения.
4. Надеть светофильтр при плохой видимости.

Проверка готовности:

1. Осмотреть оружие и прицел в сборе.
2. Проверить фиксацию прицела на планке.
3. Проверить подсветку — при включении должны светиться шкалы.
4. Убедиться в плавности вращения маховичков (без заеданий).
5. Проверить работу экрана — ручка должна фиксироваться.
6. Зарядить экран, повернув ручку экрана к источнику света.

Приведение к нормальному бою проводится после пристрелки оружия с открытым прицелом:

1. Проверить соответствие маркировки шкалы типу оружия (СВД, АК-74, ПКМ и т.д.).
2. Установить прицел и провести пристрелку по стандарту НСД.
3. Совместить среднюю точку попаданий с перекрестием сетки, используя маховички вертикальных и горизонтальных поправок.

Особенности эксплуатации

• Рабочий диапазон температур: от –50 °C до +50 °C.
• Прицел выдерживает ударные нагрузки до сотен g (1 g ≈ 9,81 м/с² — сила, в столько раз превышающая собственный вес при выстреле или ударе).
• Герметичный корпус защищает оптику от пыли, дождя, снега и солнечных лучей.

Не допускается:

• хранение прицела с включённой подсветкой;
• сильное нагревание корпуса;
• попадание влаги внутрь корпуса.

Уход и хранение

• После стрельбы очистить линзы мягкой салфеткой.
• Хранить в чехле при температуре –50 … +50 °C.
• При длительном хранении — отключить питание и извлечь элементы.
• Для транспортировки использовать штатную сумку; при этом чехол и ЗИП укладываются в карманы сумки.

Кому подойдет ПСО-1У:

• владельцам АК-74/АК-образных с боковой планкой, которым нужна аутентичная советская оптика под 5,45×39;
• стрелкам, которые стреляют с упора или с упорной позиции одиночным огнём и хотят стабильно считывать цель на средних дистанциях;
• коллекционерам и реконструкторам (ПСО-1У — редкая промежуточная попытка сделать штатный прицел не только для СВД, но и для автомата и пулемёта стрелкового отделения конца 70-х – первой половины 80-х).

Подробнее об истории разработки ПСО-1У, заводских испытаниях на АК-74Н и СВД, ресурсе в 15 000+ выстрелов, результатах падений и сравнениях с опытным прицелом АП-4Н читайте в полной статье.
