Цевьё Зенит Б-10Л для АК, Сайги

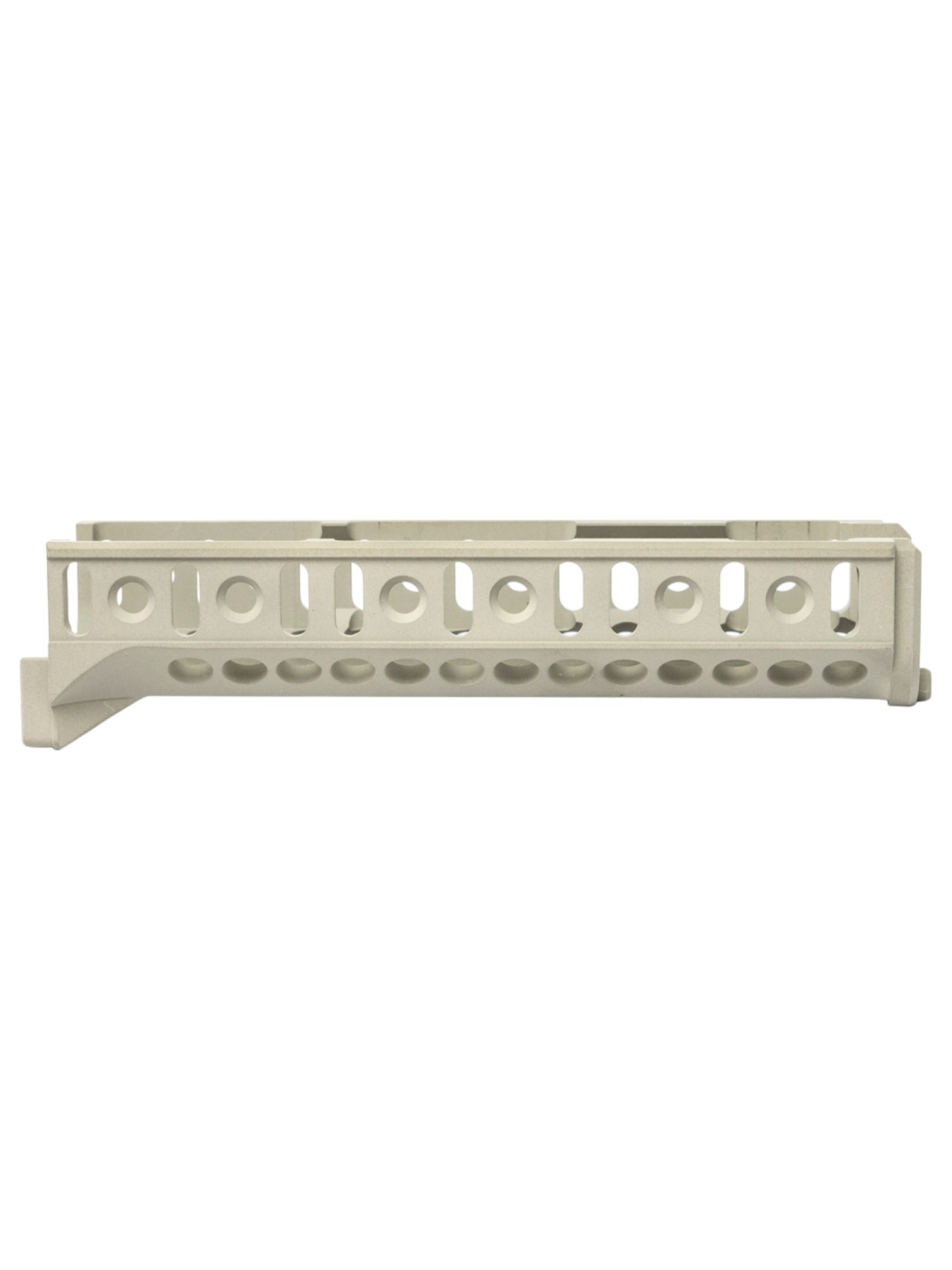

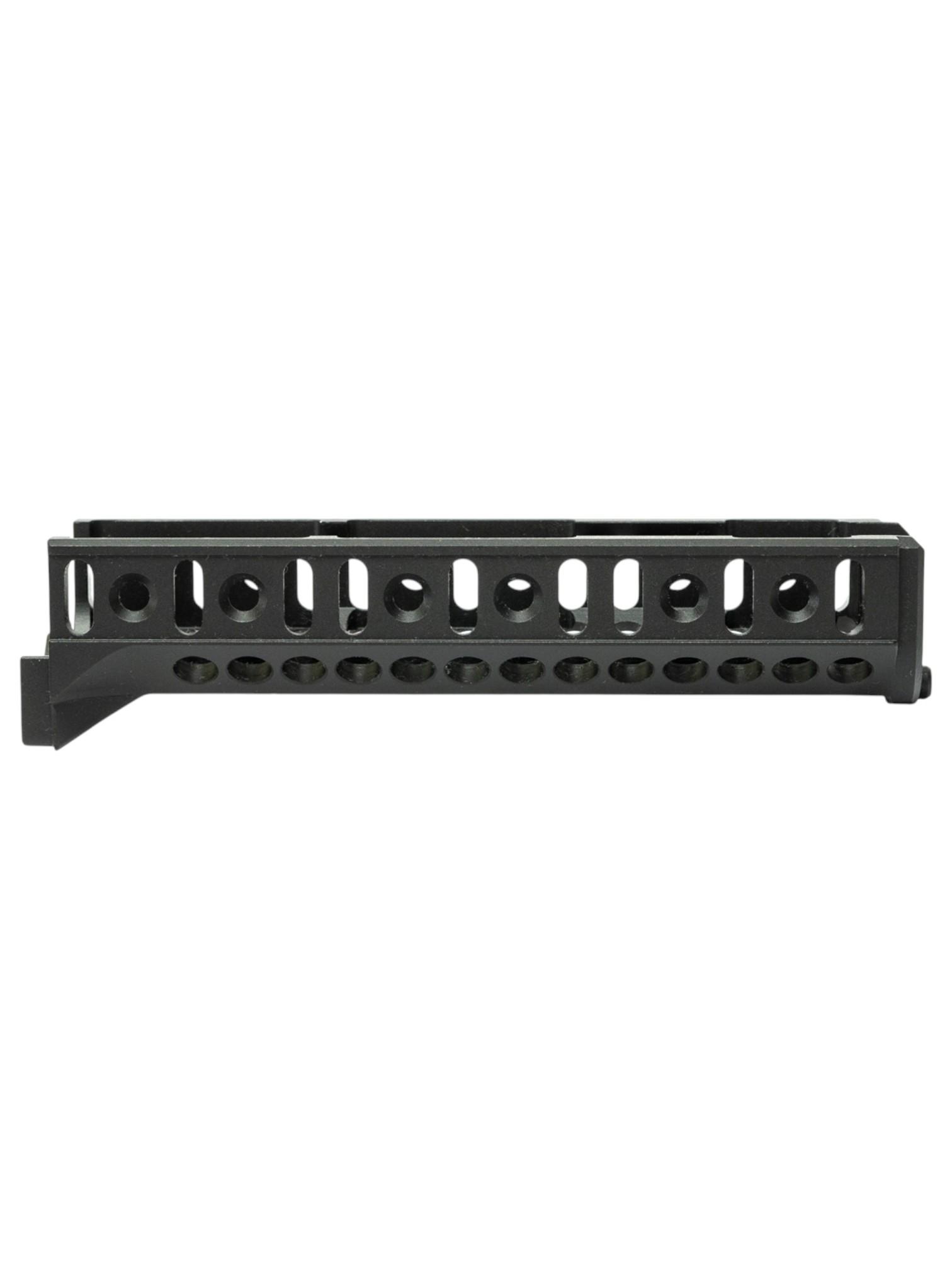

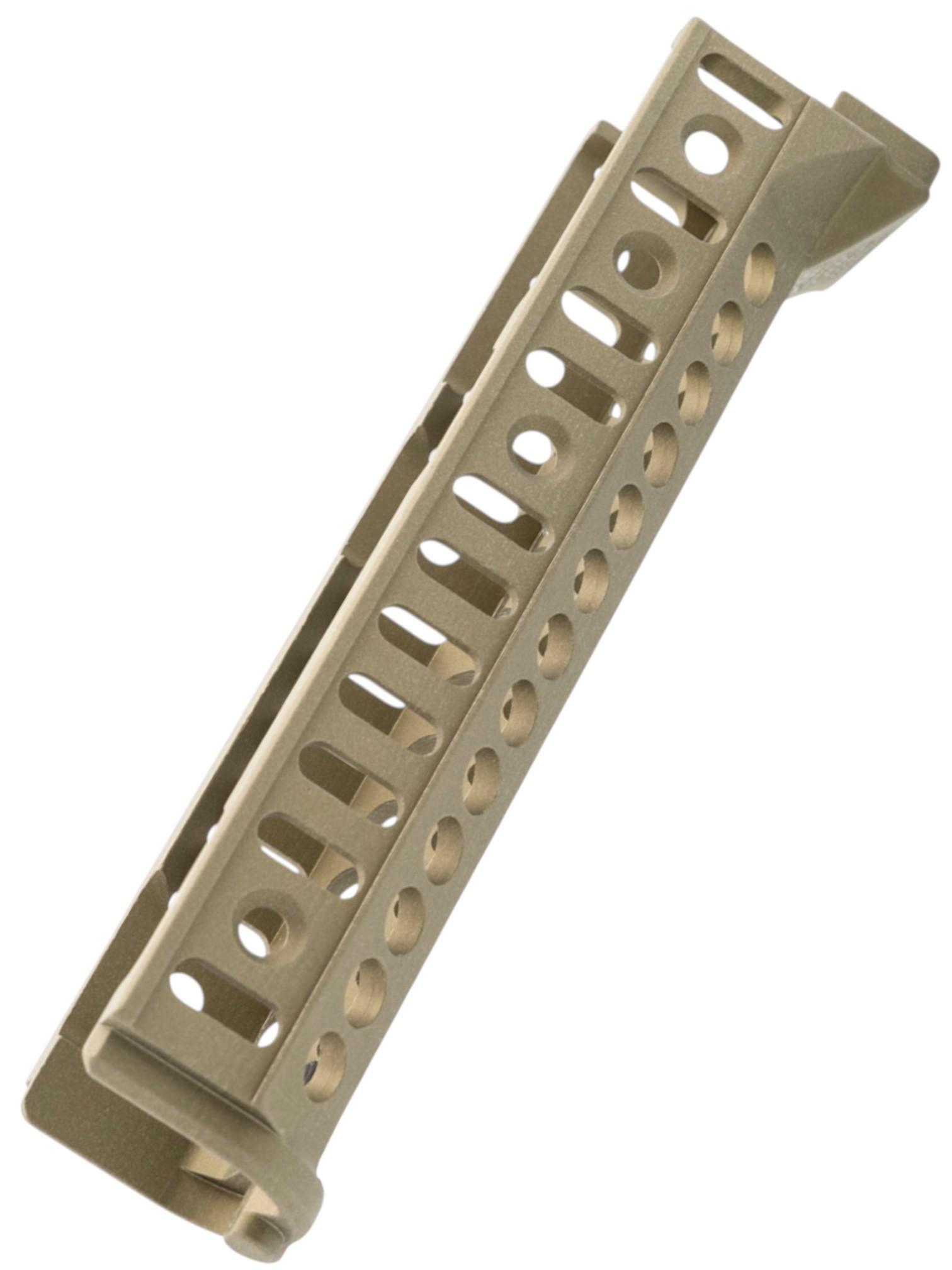

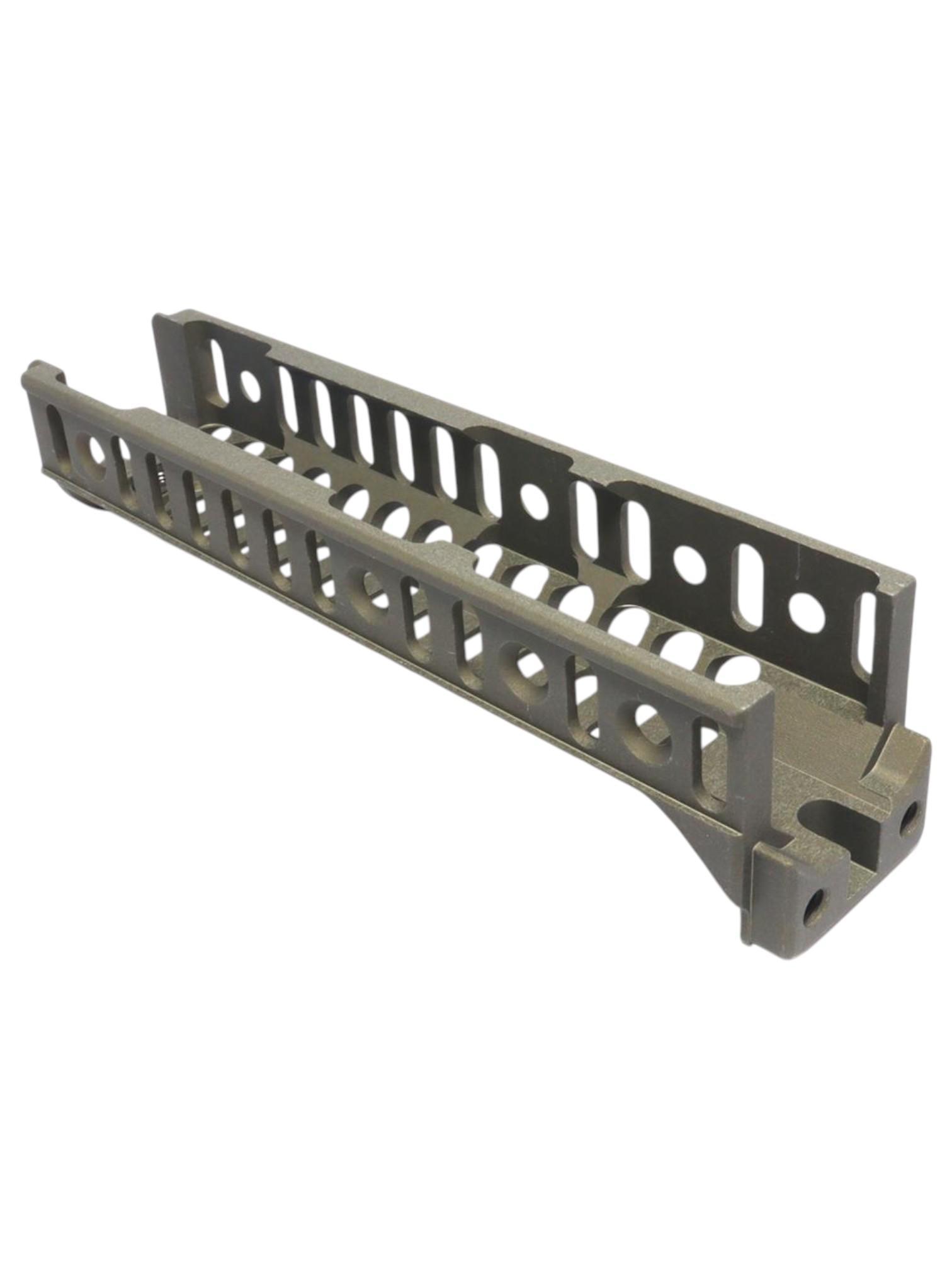

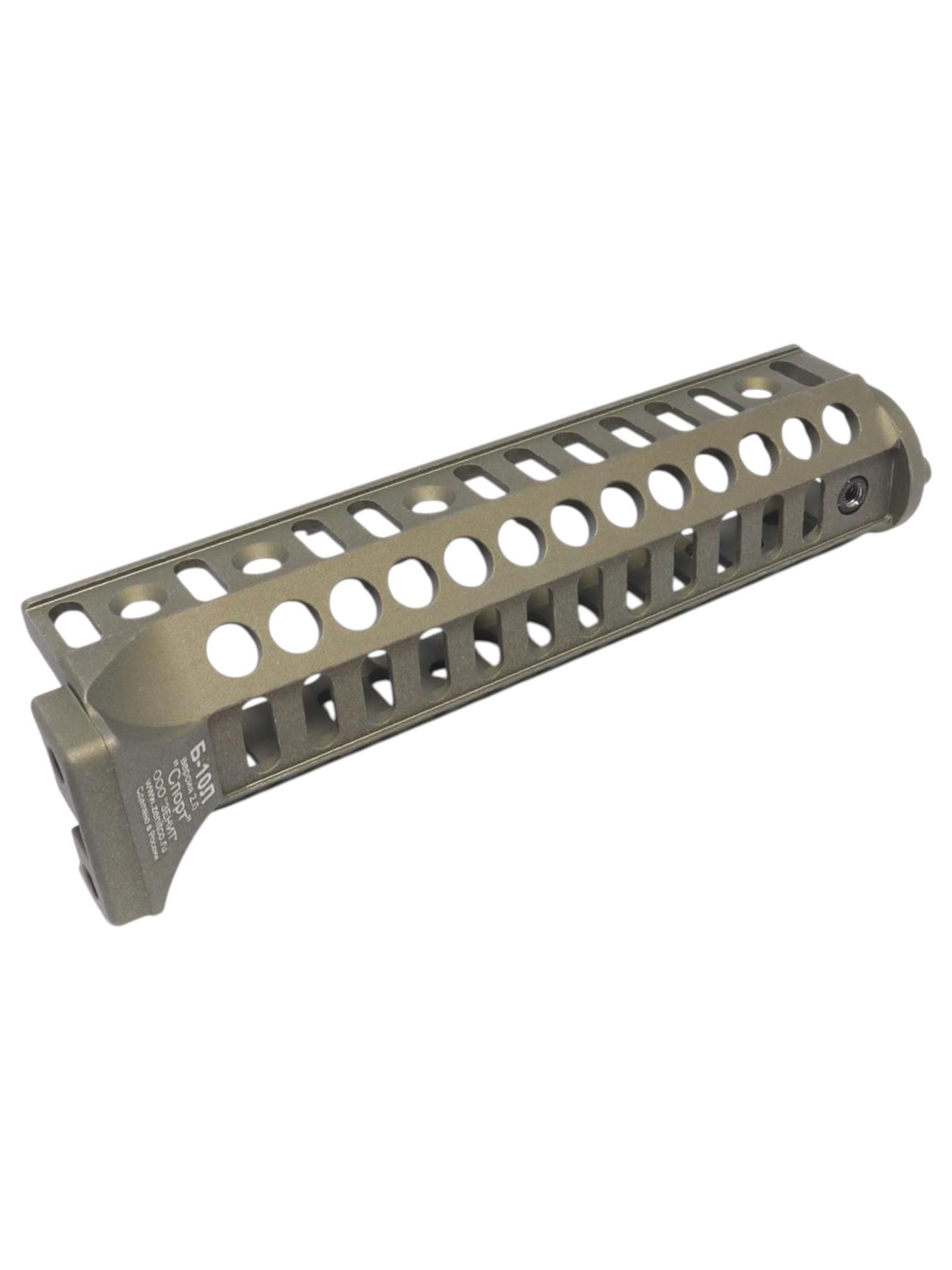

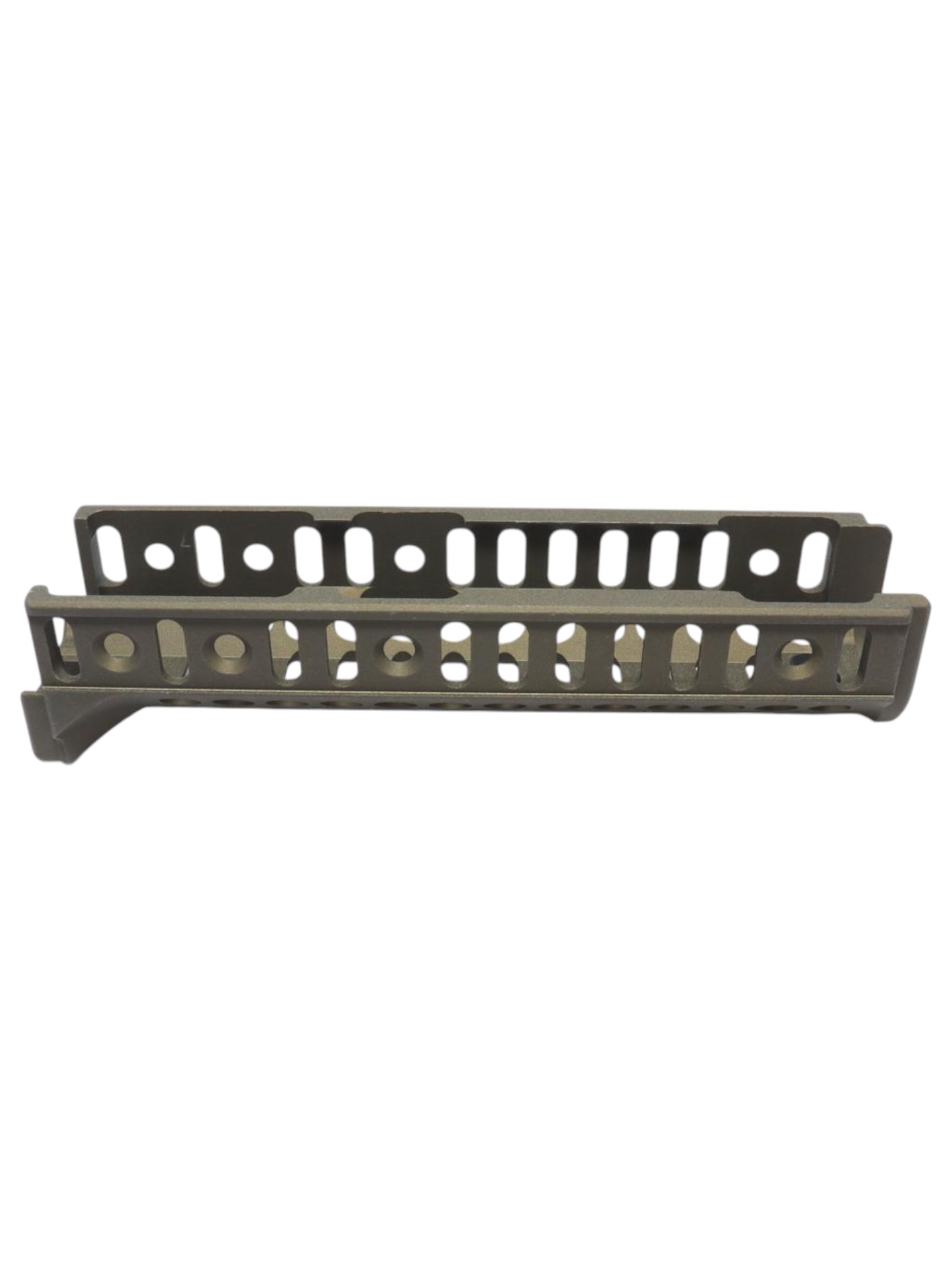

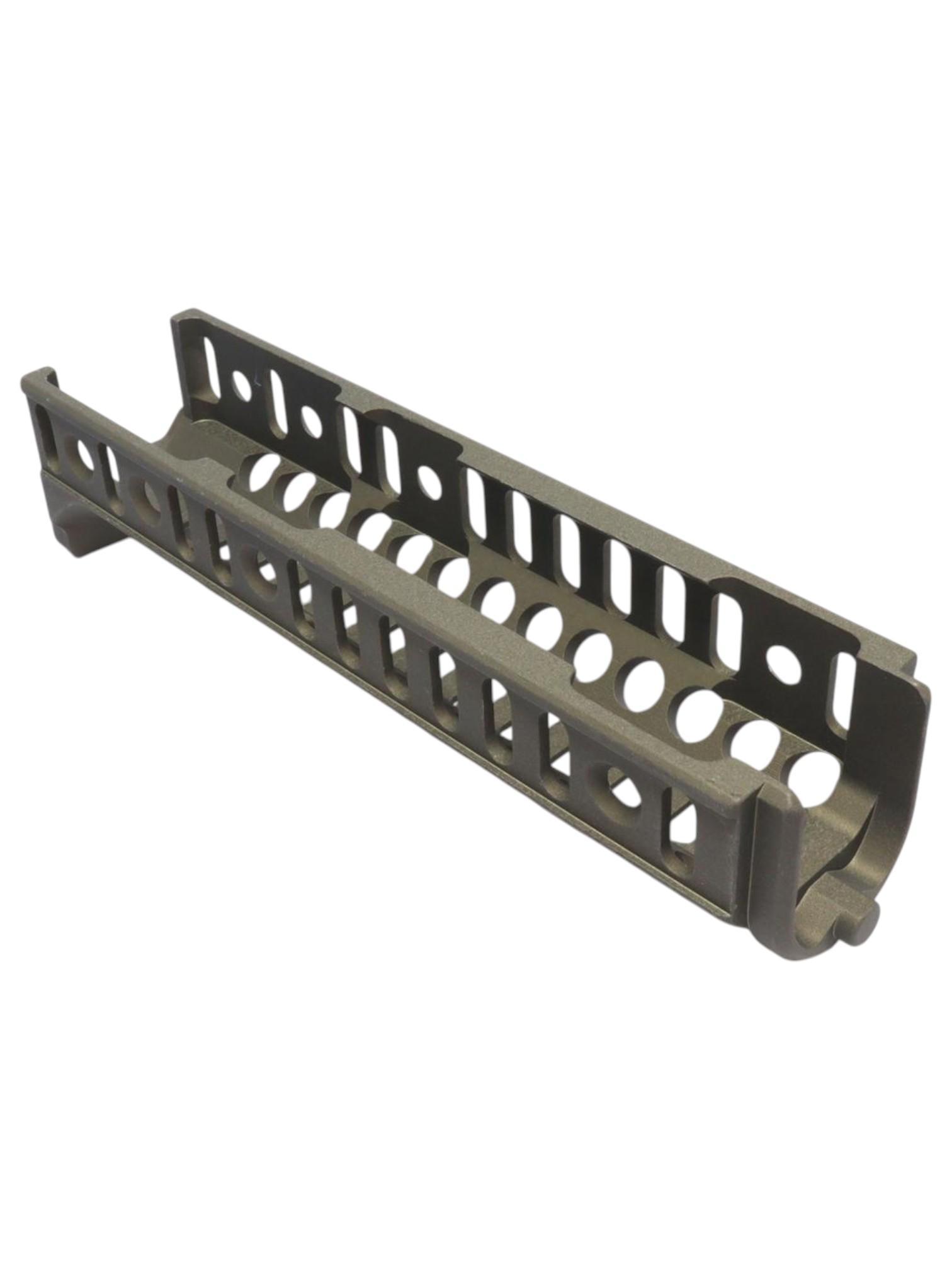

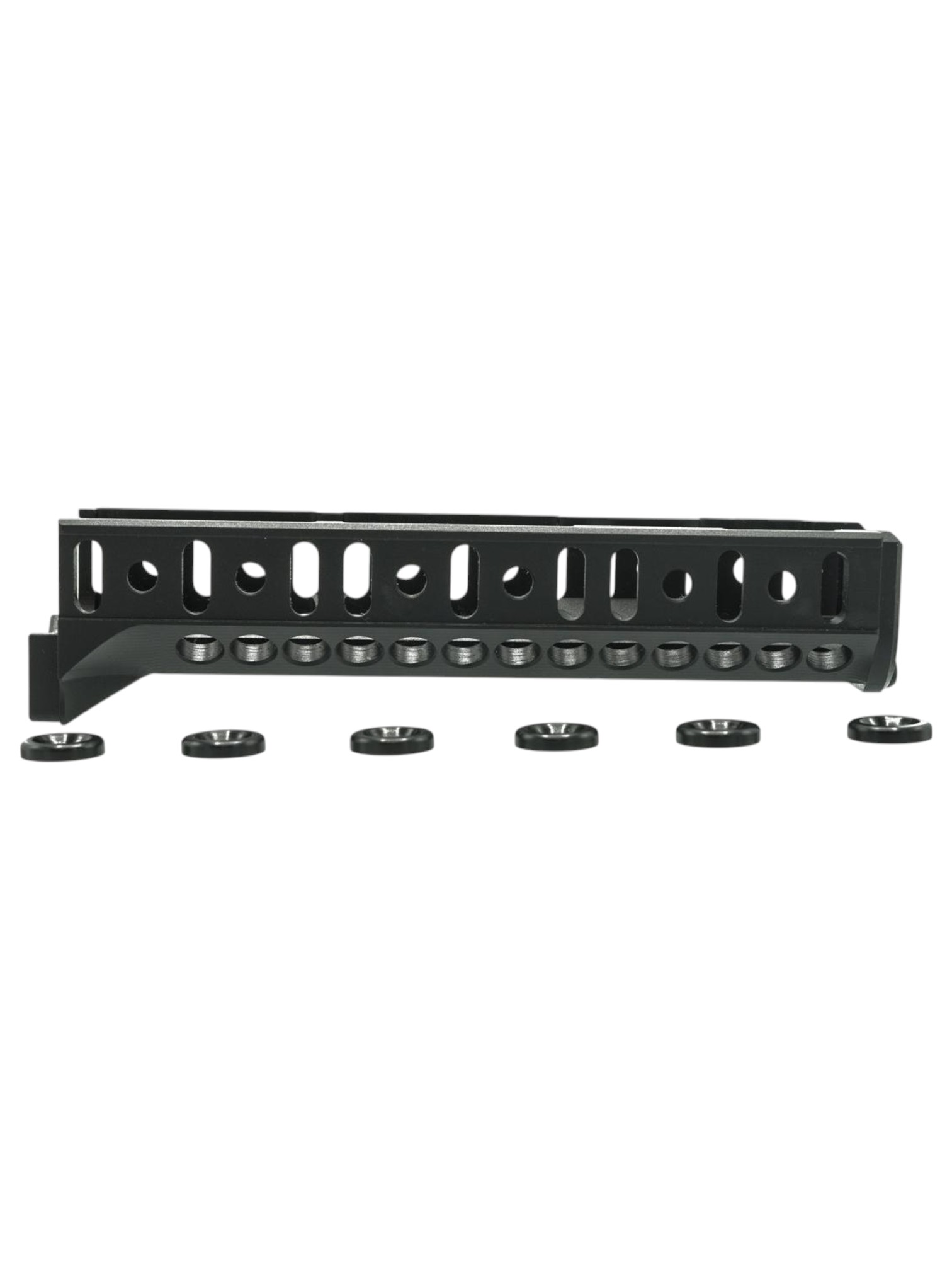

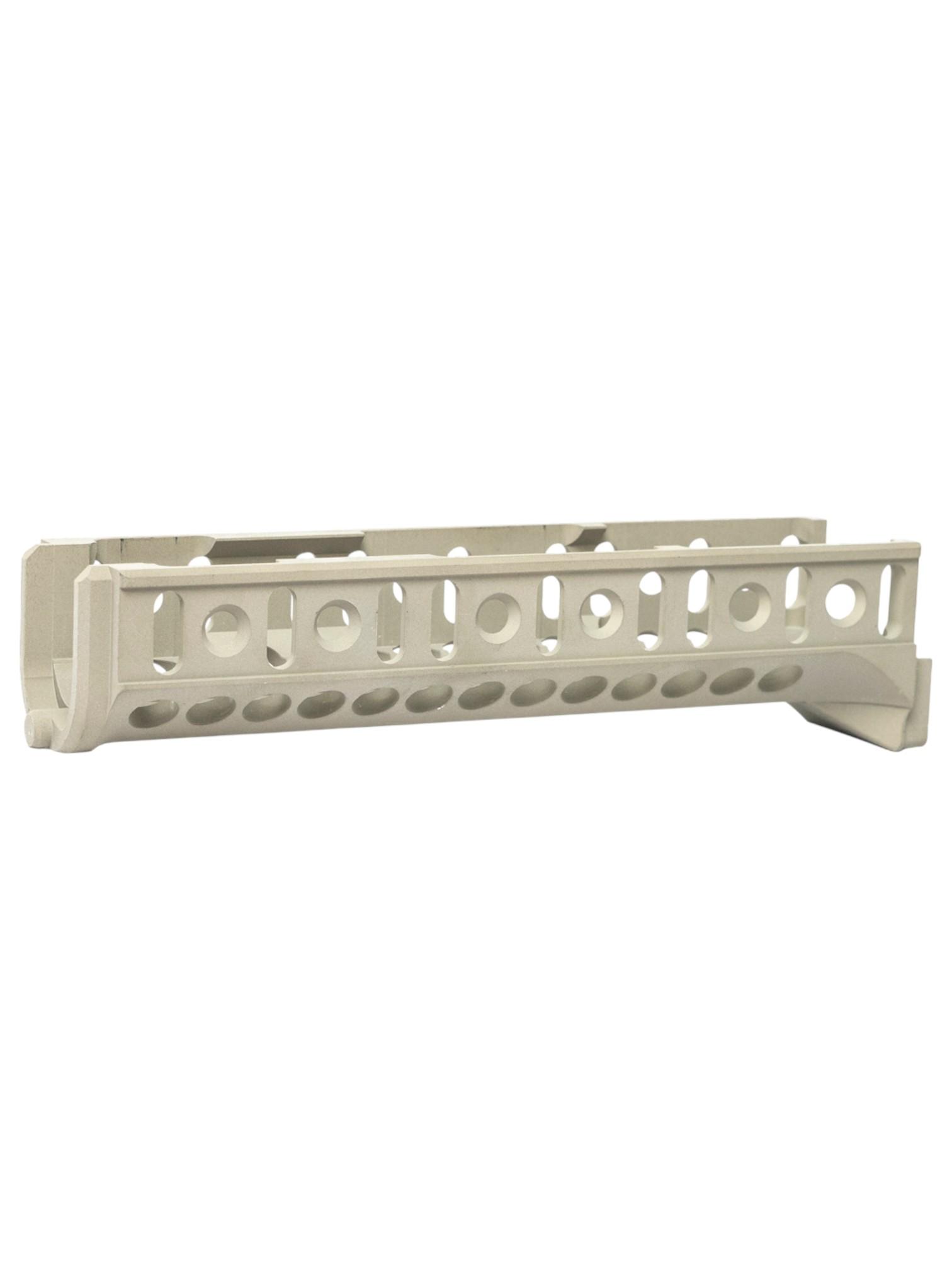

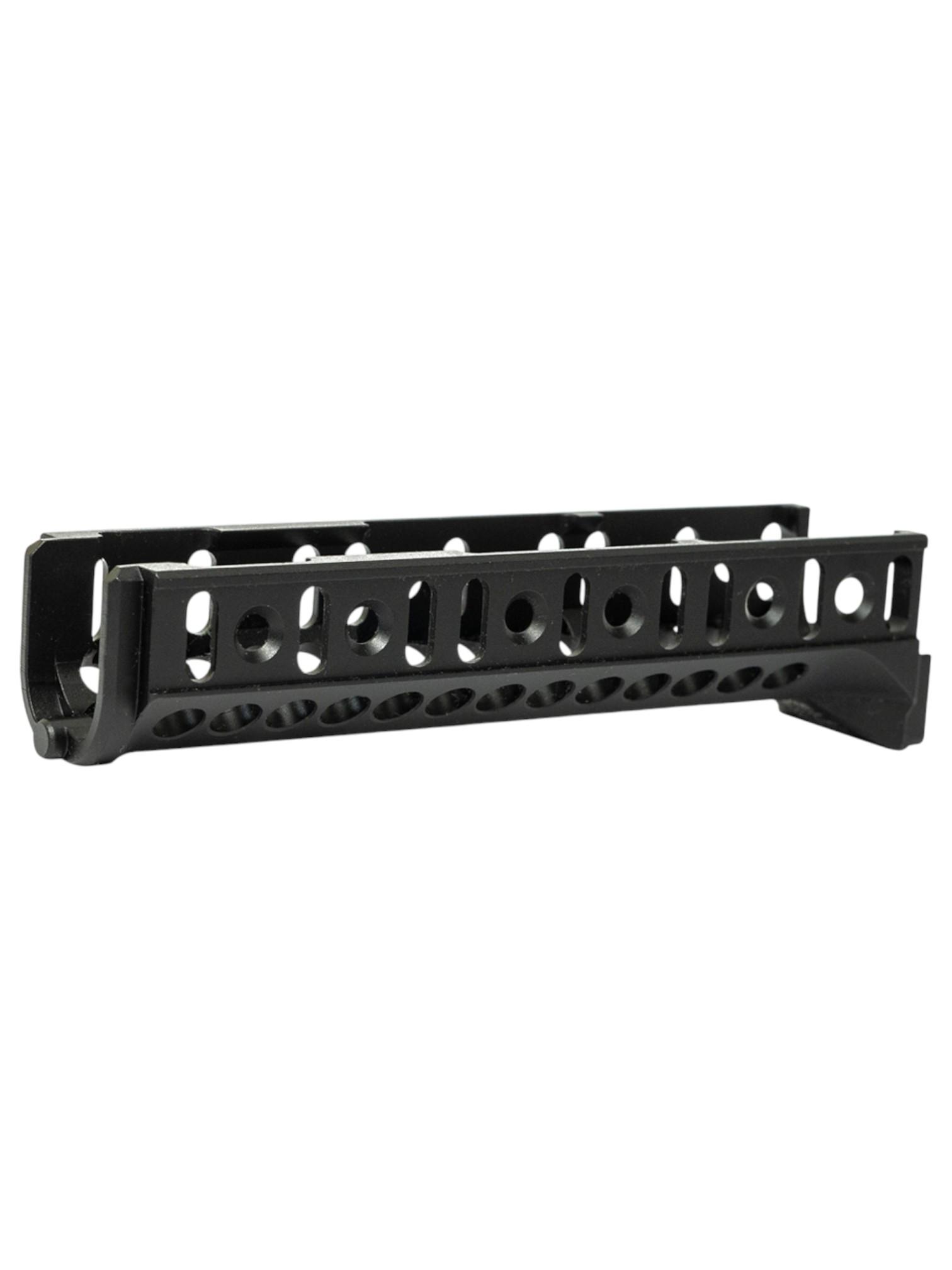

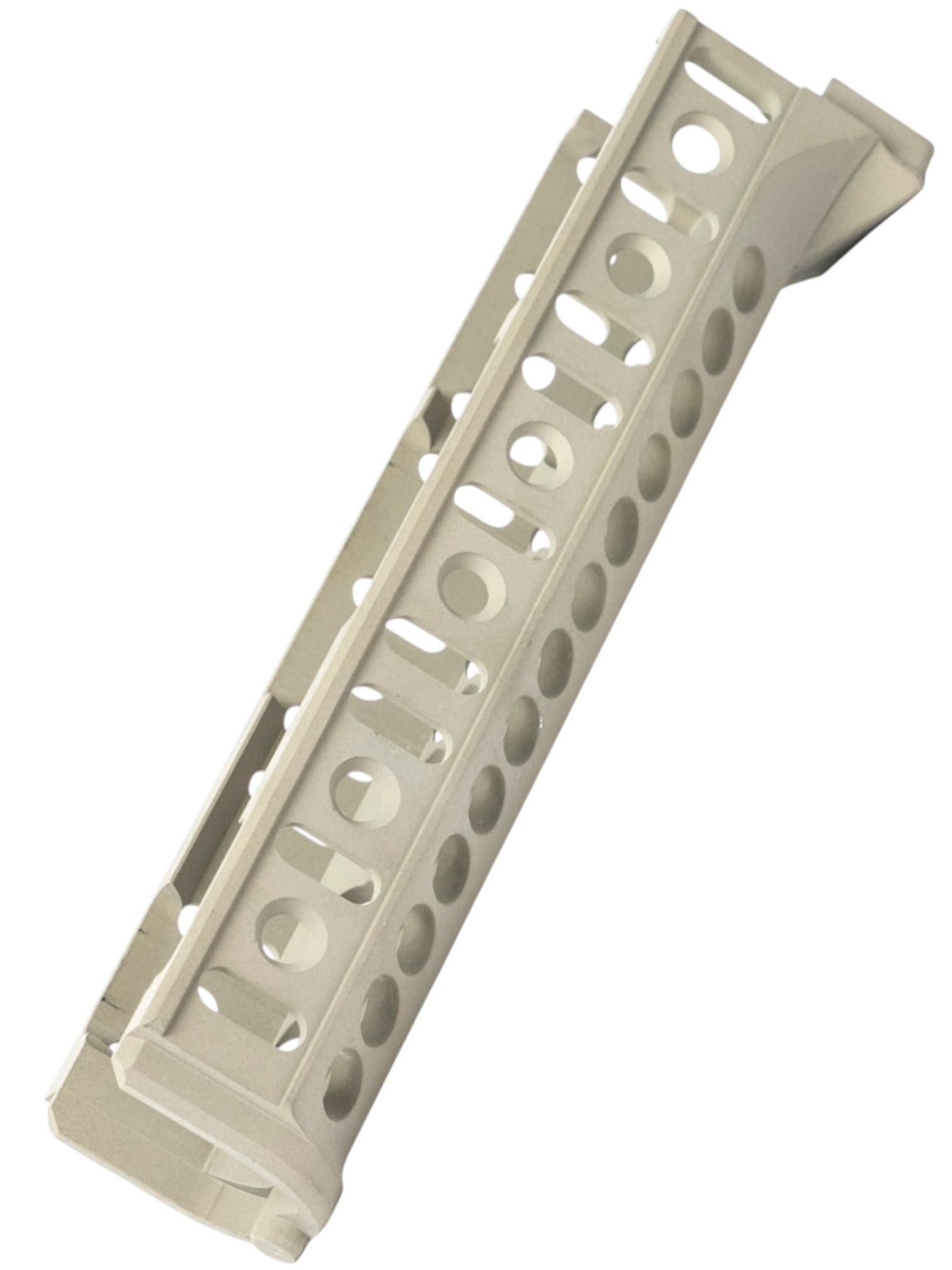

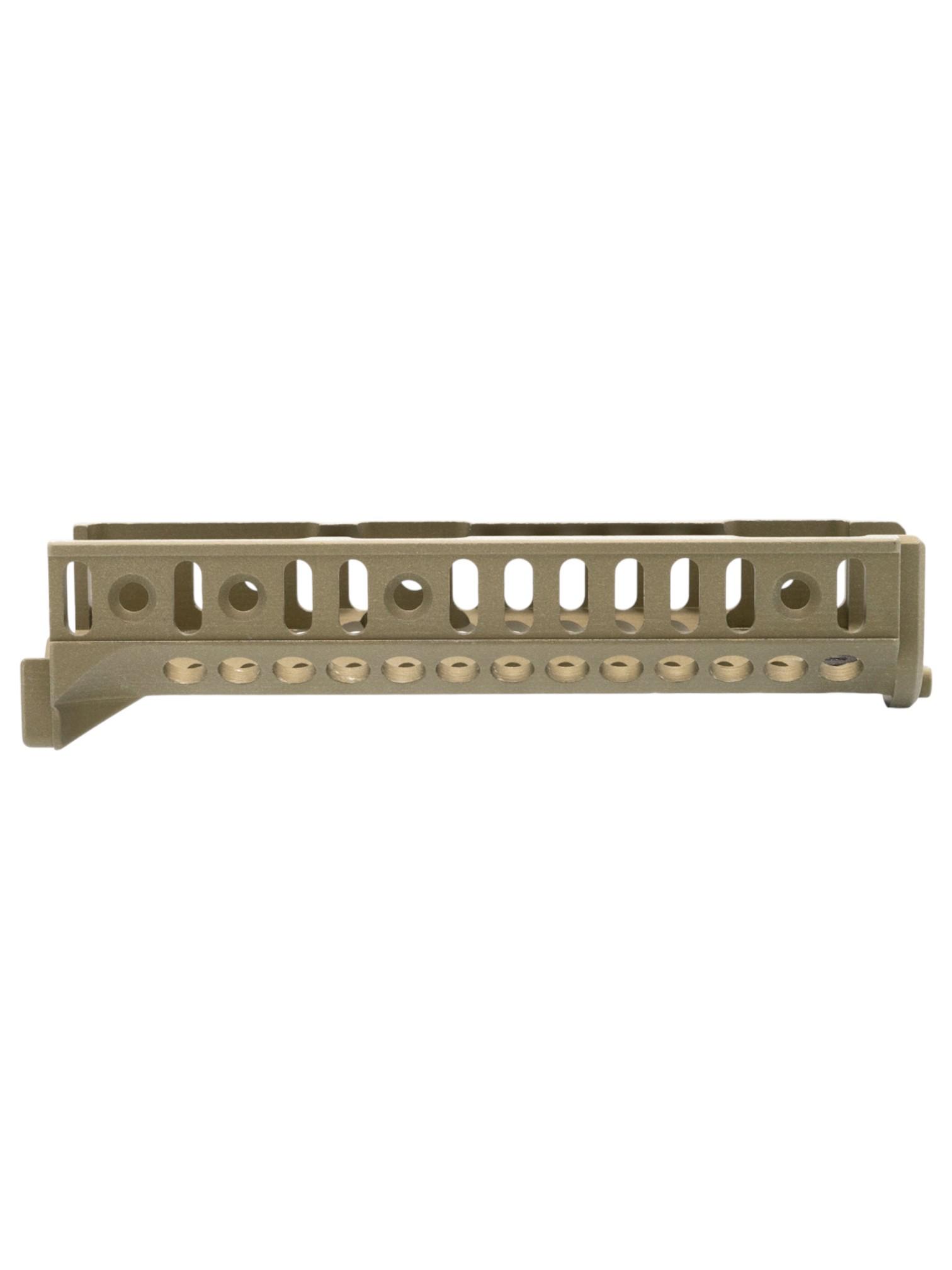

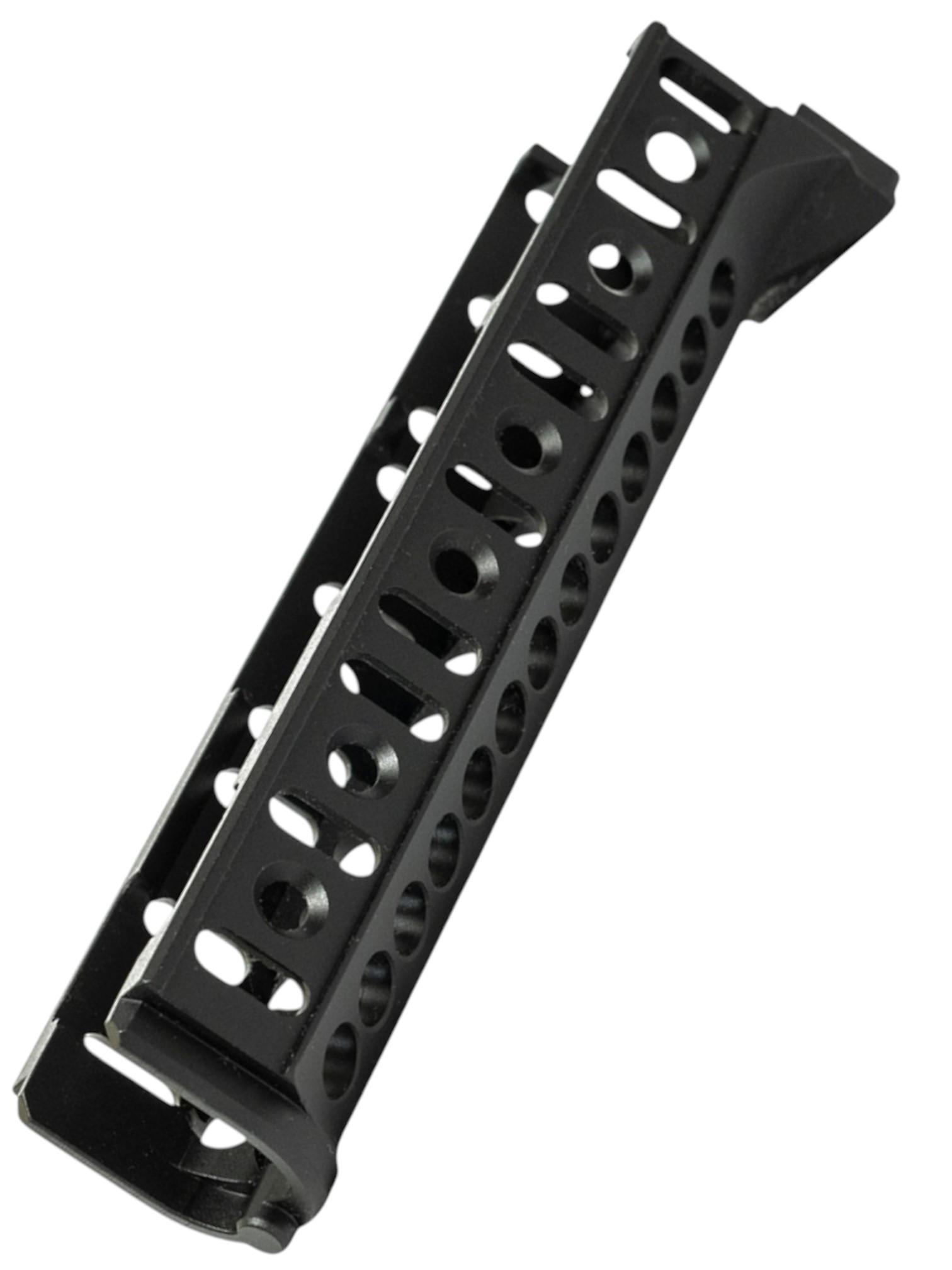

Кронштейн «Цевьё Б-10Л» - цельнофрезерованное изделие из сплава алюминия Д16Т с покрытием черного цвета (или цвета «пустыня»). Устанавливается на место штатного цевья АК 103, 104, 105, 74М, 74С, АКМС, АКМ, карабинов «САЙГА МК», «САЙГА МК-03», «САЙГА 410».
Кронштейн «Цевьё Б-10Л» имеет посадочные места для установки кронштейнов Б-2, Б-2У с трех сторон, позволяющие крепить дополнительное оборудование на оружие: подствольный (тактический) фонарь, лазерный указатель, сошки, планки Б-9, Б-19, Б-19Н, Б-31Л и рукоятки РК-1 (РК-2, РК-4, РК-0, РК-5) из комплекта «Классика». Также цевьё можно использовать совместно с кронштейнами ДЛ-1 и Б-31Л из комплекта «Спорт».
Преимущества при эксплуатации:
– прочность;
– улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
– создаёт возможность крепления дополнительного оборудования;
– при установке подствольного (тактического) фонаря или лазерного указателя на цевьё кронштейн «Цевьё Б-10Л», штатная база оружия «Ласточник хвост», расположенная на ствольной коробке оружия, остаётся свободной для установки оптических прицельных приборов и приспособлений;
– кронштейн «Цевьё Б-10Л» позволяет одновременно закрепить на АК различные подствольные фонари, ЛЦУ и иное навесное оборудование.
– Кронштейн «Цевьё Б-10Л» имеет минимальные массогабаритные характеристики.
Технические характеристики:
- Материал: сплав алюминия Д16Т
- Масса: 90±5г
- Габаритные размеры: (170х38х40) ±5мм
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С

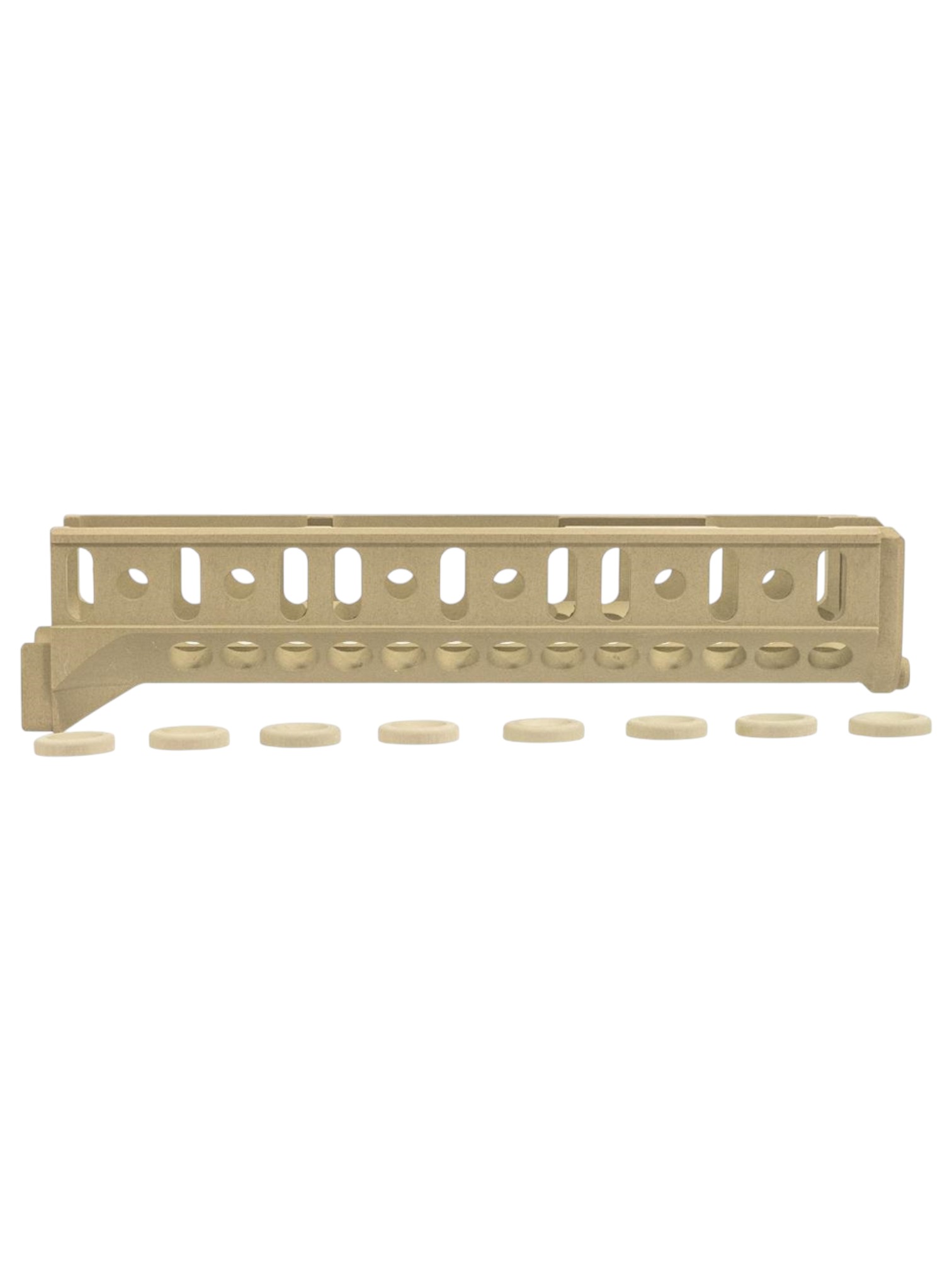

Комплектность поставки
- кронштейн «Цевьё Б-10Л» – 1 шт;
- шайбы – 8 шт;
- руководство по эксплуатации – 1 шт.
УСТАНОВКА
1. Произвести неполную разборку оружия и снять штатное цевьё.
2. Установить вместо штатного цевья кронштейн «Цевьё Б-10Л», произвести сборку оружия.
3. Кронштейн «Цевьё Б-10Л» должен устанавливаться на штатное место в паз ствольной коробки оружия очень жёстко для этого необходимо:
- надеть на кронштейн «Цевьё Б-10Л» штатную шайбу антабки;
- совместить свободный конец цевья Б-10Л с пазом ствольной коробки;
- положив на шайбу антабки деревянную или металлическую проставку, молотком забить кронштейн «Цевьё Б-10Л» в ствольную коробку оружия.
- произвести сборку оружия.
4. Для установки кронштейна «Цевьё Б-10Л» в ствольную коробку оружия не следует пилить его напильником т.к. это может привести к образованию люфта в месте соединения цевья со ствольной коробкой.
СОВМЕСТИМОСТЬ
- Кронштейны: Б-19, Б-19Н, Б-31Л + ДЛ-1
- Оружие: АК-103, АК-104, АК-105, Вепрь-223, АК-74, АК-74М, АКМ (Вепрь-К), АКМС, Сайга-410, Сайга-МК, Сайга МК-03, Вепрь-КМ, ВПО-133, ВПО-136, ВПО-209
Цвет: черный или песочный.
