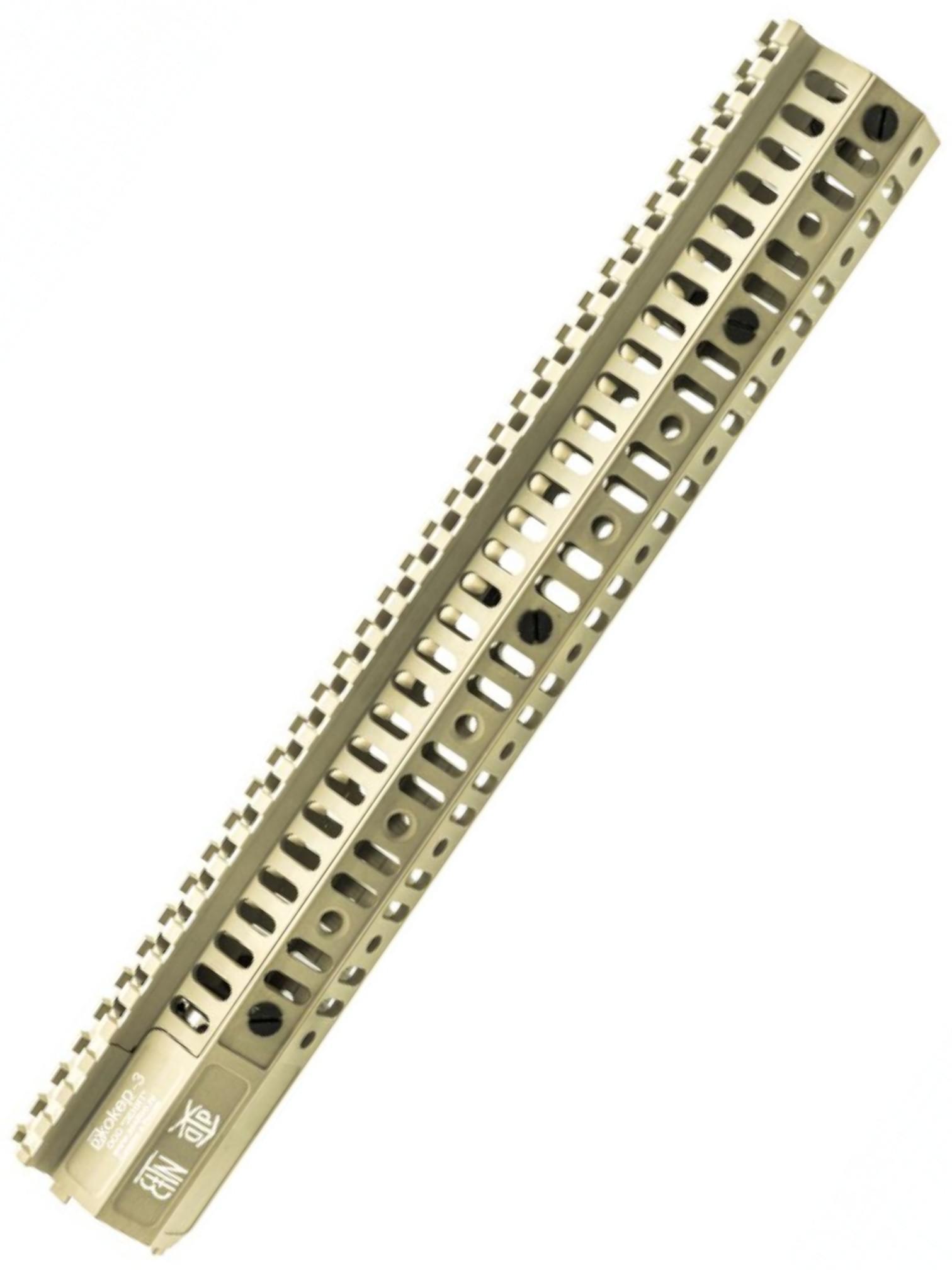

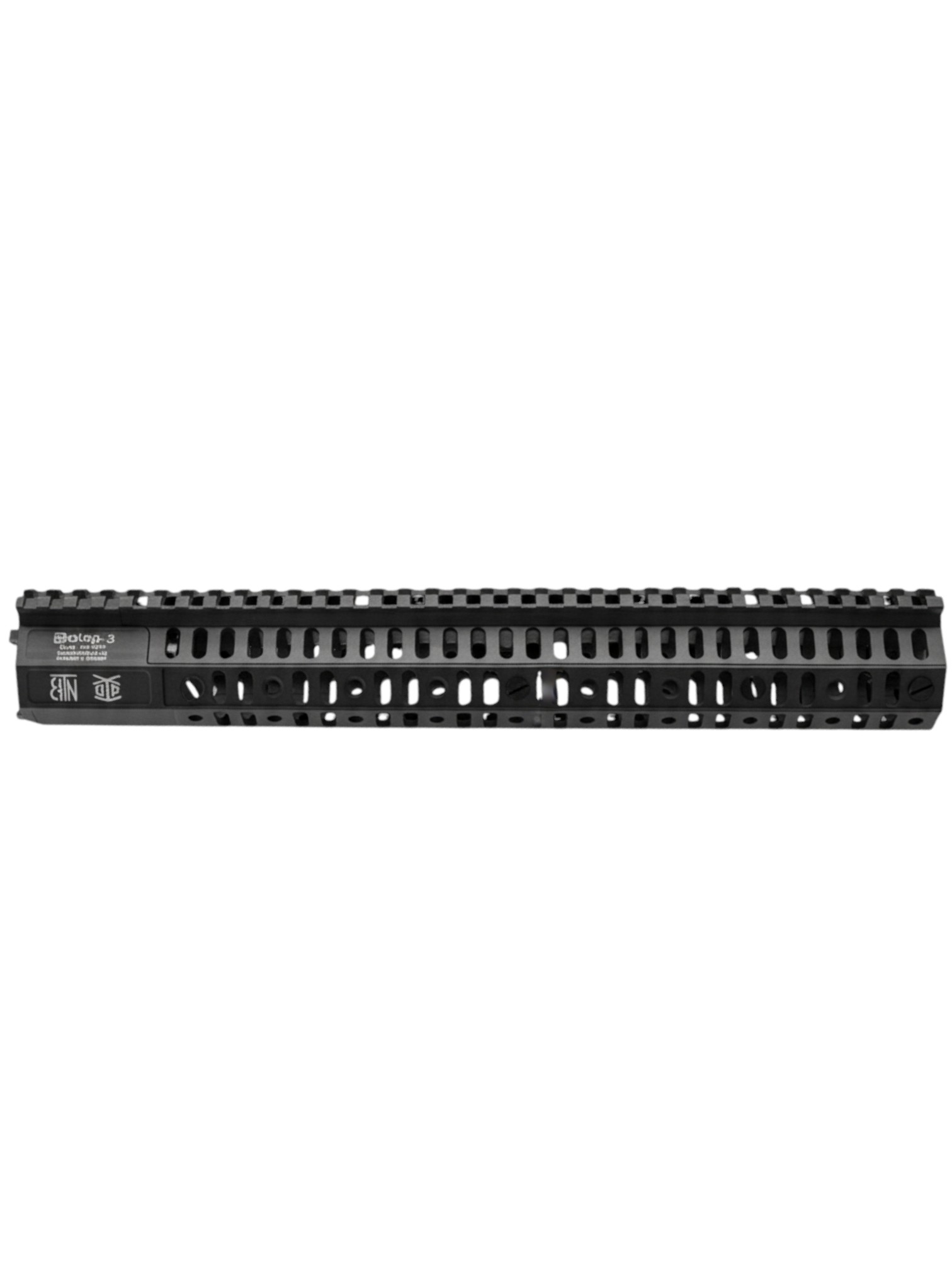

Цевьё (комплект) Зенит «Джокер-3» для AR-15

Цевьё (комплект) Зенит «Джокер-3» для AR-15 фото
46 600
В течение 1 дня
Производитель: Зенит
Длина: 34,5 см
Материал: Алюминиевый сплав D16T, Алюминиевый сплав DТ6, Титановый сплав ВТ-6
Размер: 345х50х40 мм
Выберите опции:
Товары с заданной комбинацией свойств отсутствуют. Попробуйте выбрать другие свойства.
В Вашем браузере отключены файлы cookie. Функционал сайта может быть нарушен.

Комплект «Джокер-3» (комплектация "А") устанавливается на место штатного цевья карабинов на базе AR-15 и имеет направляющую Базис для установки кронштейнов Б-2, Б-2У, формирующих планки Пикатинни с трех сторон и планку Пикатинни в верхней части, позволяющие крепить дополнительное оборудование на оружие.

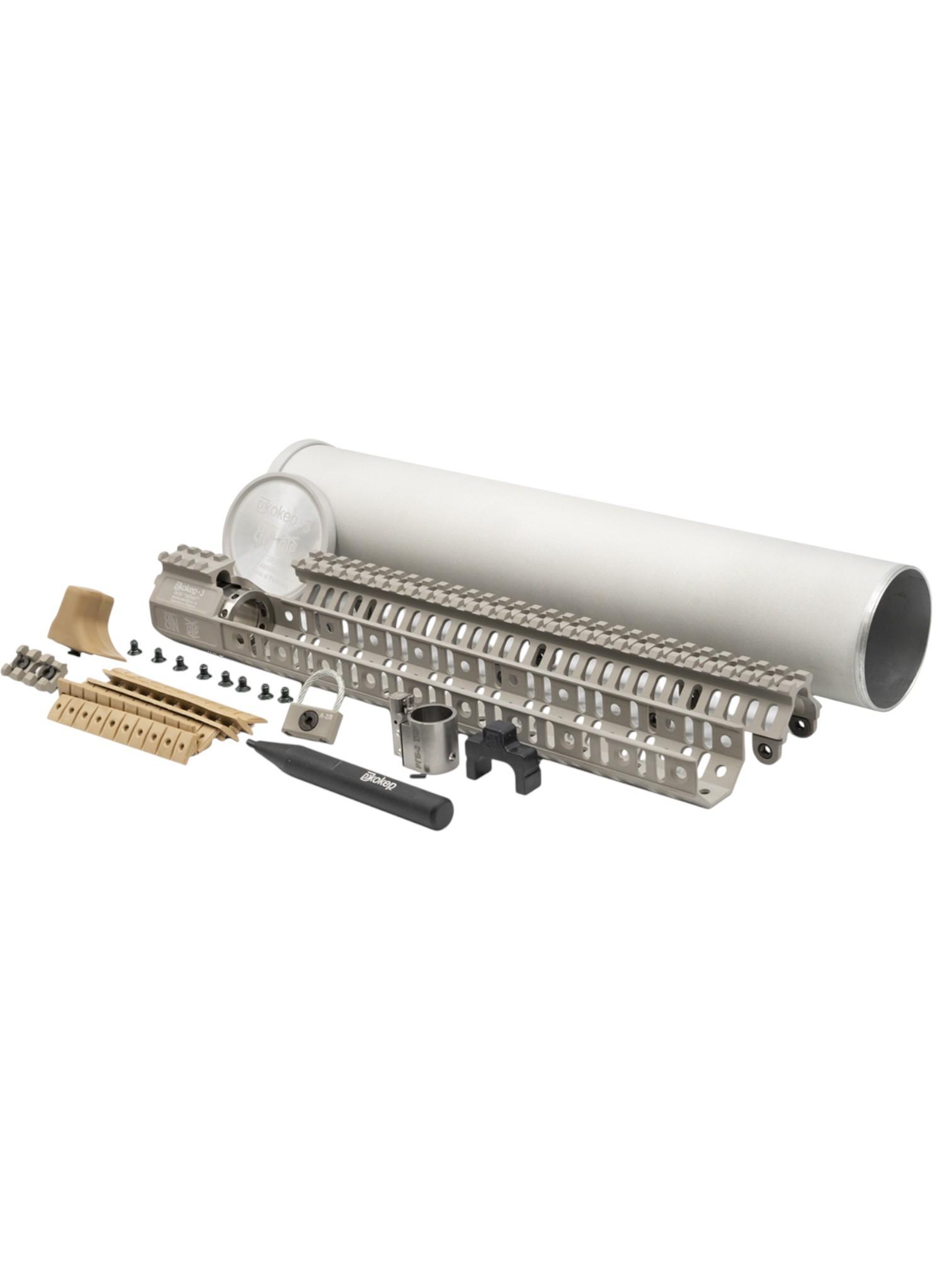

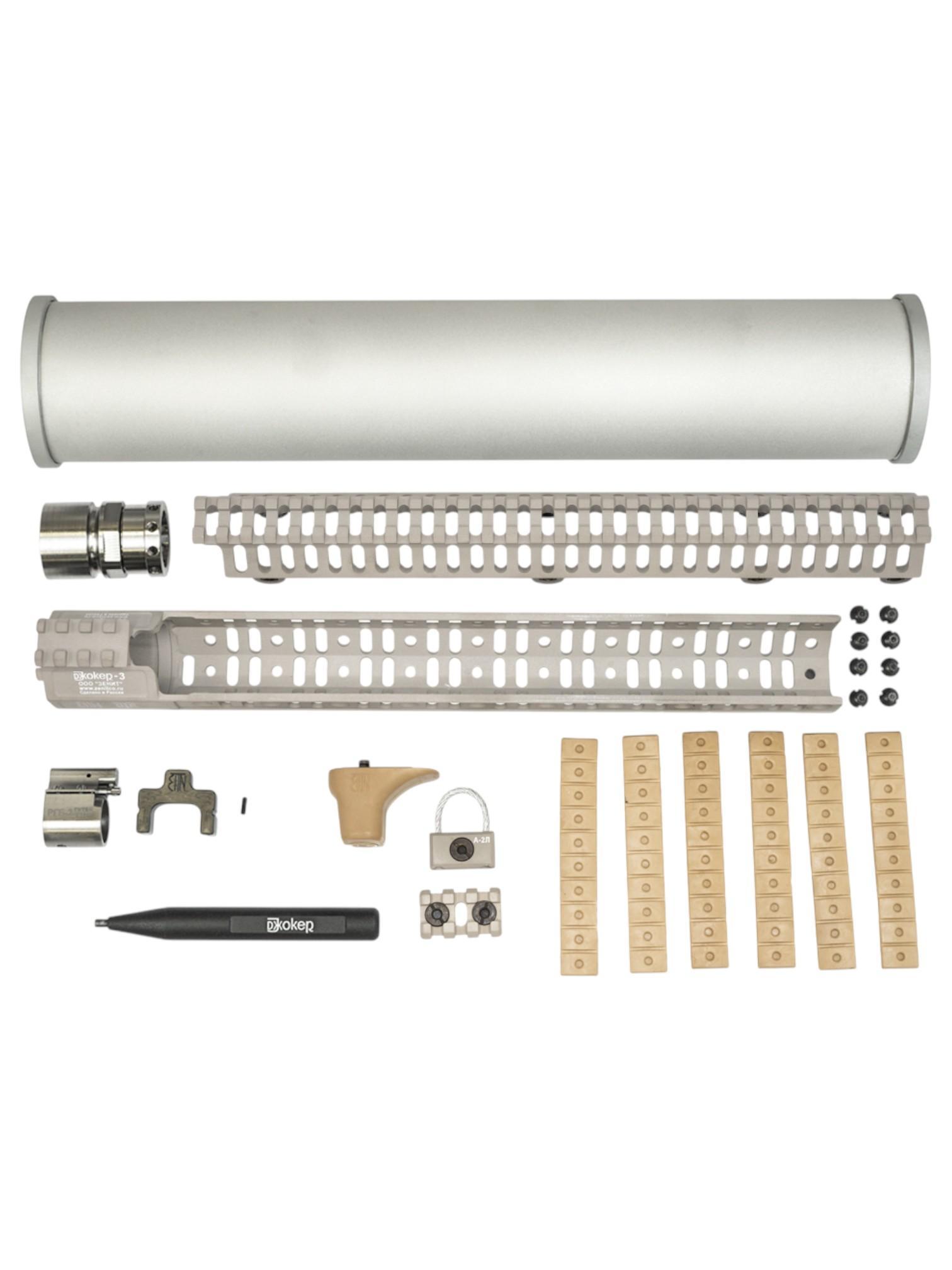

В комплект "Джокер-3" (комплектация "А") входит:

  1. кронштейн "Джокер-3", состоящий из двух элементов: верхнего кронштейна Б-73 и нижнего кронштейна Б-83, устанавливаемого на гайку, входящую в состав комплекта (материал- сплав Д16Т) (1 шт в сборе)
  2. основа крепления кронштейна "Джокер-3", состоящей из двух частей: гайки (1) и фиксирующей гайки (2), которая прижимает нижнюю часть кронштейна к ресиверу (материал-титановый сплав ВТ-6) (1 шт в сборе)
  3. регулируемой газовый блок размером 0,750" (материал-титановый сплав ВТ-6) (1 шт)
  4. ключ для закручивания фиксирующей гайки (1 шт)
  5. упор "РЛ-1" (1 шт)
  6. антабка "А-1Л" (1 шт)
  7. кронштейн "Б-2Л" (1 шт)
  8. крепежные винты (4 шт)
  9. накладки "НПН-2" (6 шт)
  10. алюминиевый футляр (1 шт)
  11. руководство по эксплуатации (1 шт)

Преимущества при эксплуатации:

  • Прочность
  • Улучшает охлаждение ствола оружия
  • Создает возможность крепления дополнительного оборудования
  • Минимальные массогабаритные характеристики

Масса кронштейна в сборе: 302 + 5 г
Масса основы крепления (barrel nut): 60 + 2 г
Габаритные размеры: (345х50х40) + 2 мм (длина-34,5 см (13,6"))
Рабочий диапазон температур окружающей среды: от -50°С до +50°С
Гарантийный срок хранения и эксплуатации изделия: 60 мес.


Для установки на оружие необходимо:

  1. Произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки.
  2. Закрутить крепежную гайку производства ООО «Зенит», сняв с него предварительно фиксирующую гайку.
  3. Установить нижний кронштейн Б-83.
  4. Надеть фиксирующую гайку.
  5. Надеть регулируемый газовый блок.
  6. Через отверстия, имеющиеся на нижней части нижнего кронштейна Б-83 (предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок.
  7. Сдвинуть нижний кронштейн плотно к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию.
  8. При помощи ключа, входящего в комплект, закручиваем фиксирующую гайку, тем самым плотно зафиксировав нижний кронштейн на карабине.
  9. Установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы.
  10. При помощи четырех винтов фиксируем верхний кронштейн Б-73 на нижнем кронштейне Б-83.
  11. Закрепить в любом удобном для стрелка месте дополнительное оборудование.
