Мастерство настройки оптики: профессиональная пристрелка коллиматорного прицела

Понимание настроек

Настройка коллиматорного прицела может сбить с толку, особенно его пристрелка. Многие стрелки считают, что если они хотят, чтобы их выстрелы ложились выше, им следует переместить точку вверх в окне, но это не совсем так.

На самом деле, когда вы поворачиваете регулятор высоты «UP», точка попадания поднимается, но сама точка в окне смещается вниз. Аналогично, при повороте регулятора «DOWN» точка попадания опускается, а точка в окне перемещается вверх

Основные выводы:

• UP на регуляторе = поднять точку попадания, но не перемещать точку вверх в окне.
• DOWN на регуляторе = опустить точку попадания, но не перемещать точку вниз в окне.

Поначалу это может показаться нелогичным, но как только вы разберетесь в принципе работы, настройка коллиматорного прицела станет интуитивной.

Как работает регулировка коллиматорного прицела

При настройке прицела вы не изменяете физический наклон оптики, а корректируете проекцию прицельной марки на линзу.

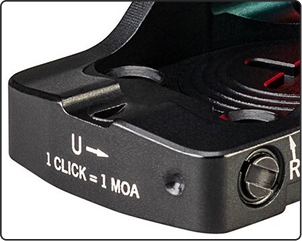

• При повороте регулятора высоты вверх (на большинстве прицелов он обозначен буквой U), точка попадания поднимается, но прицельная точка в окне смещается вниз.
• При повороте регулятора вниз (D) точка попадания опускается, а прицельная точка в окне перемещается вверх.

Это связано с тем, что коллиматорный прицел проецирует марку на неподвижную линзу. Регулировка изменяет положение точки в окне, а не реальный угол наклона оптики.

Запомните:

• Поворот вверх (U) → точка попадания поднимается, прицельная точка смещается вниз.
• Поворот вниз (D) → точка попадания опускается, прицельная точка смещается вверх.

Настройка точки попадания

При пристрелке прицела ваша цель — совместить прицельную точку с фактическим местом попадания пуль.

• Если пули ложатся ниже цели, поднимите точку попадания, повернув регулятор высоты вверх (U). При этом прицельная точка в окне опустится.
• Если пули ложатся выше цели, опустите точку попадания, повернув регулятор вниз (D). При этом прицельная точка в окне поднимется.

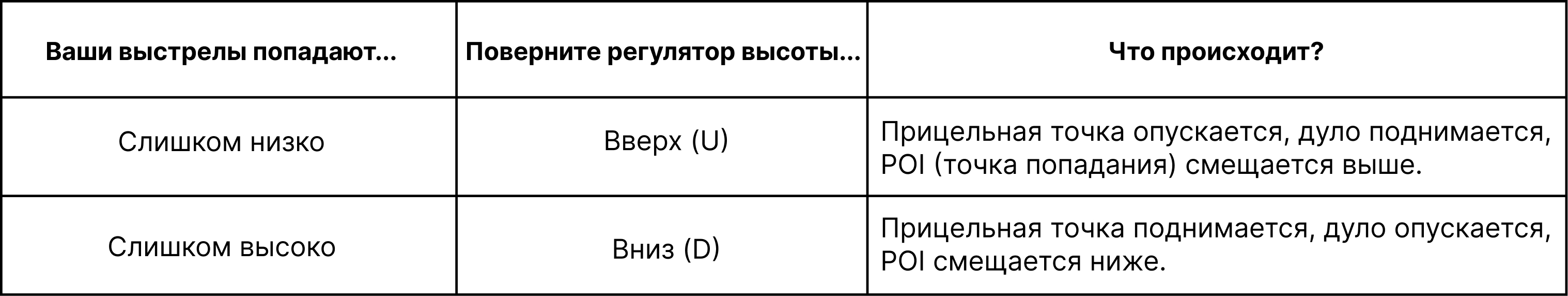

Краткое справочное руководство:

Почему маркировка на циферблате высоты может сбить с толку

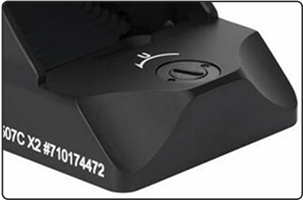

Большинство коллиматорных прицелов имеют обозначения UP (U) и DOWN (D) на регуляторе высоты, указывая направление для корректировки.

Однако многие начинающие стрелки ошибочно думают, что это влияет на положение самой точки внутри окна прицела.

На самом деле маркировка указывает на смещение точки попадания (POI), а не прицельной точки в окне.

Как правильно понимать маркировку UP:

• «Это поднимает точку попадания пули на мишени».
• «Это перемещает точку вверх в окне» (неверная интерпретация).

Если вы повернули регулятор вверх и увидели, что точка в окне сместилась вниз — всё в порядке! Это означает, что ствол должен подняться, чтобы точка попадания совпала с прицельной точкой.

Когда следует использовать 1-градусные проставки?

В большинстве случаев дополнительная регулировка не требуется, однако есть ситуации, когда добавление 1 градуса может быть полезным:

• Недостаток регулировки высоты. Некоторые коллиматорные прицелы имеют ограниченный диапазон регулировки, что может затруднить настройку точки попадания на нужную дистанцию.
• Стрельба на дальние дистанции. Если пули стабильно ложатся ниже цели, а регулировка высоты уже на максимуме, установка проставки поможет скорректировать прицеливание.
• Компенсация особенностей затвора или крепления. Разные модели пистолетов, конструкция посадочных мест на затворе и высота креплений могут влиять на точку попадания, требуя дополнительной корректировки.

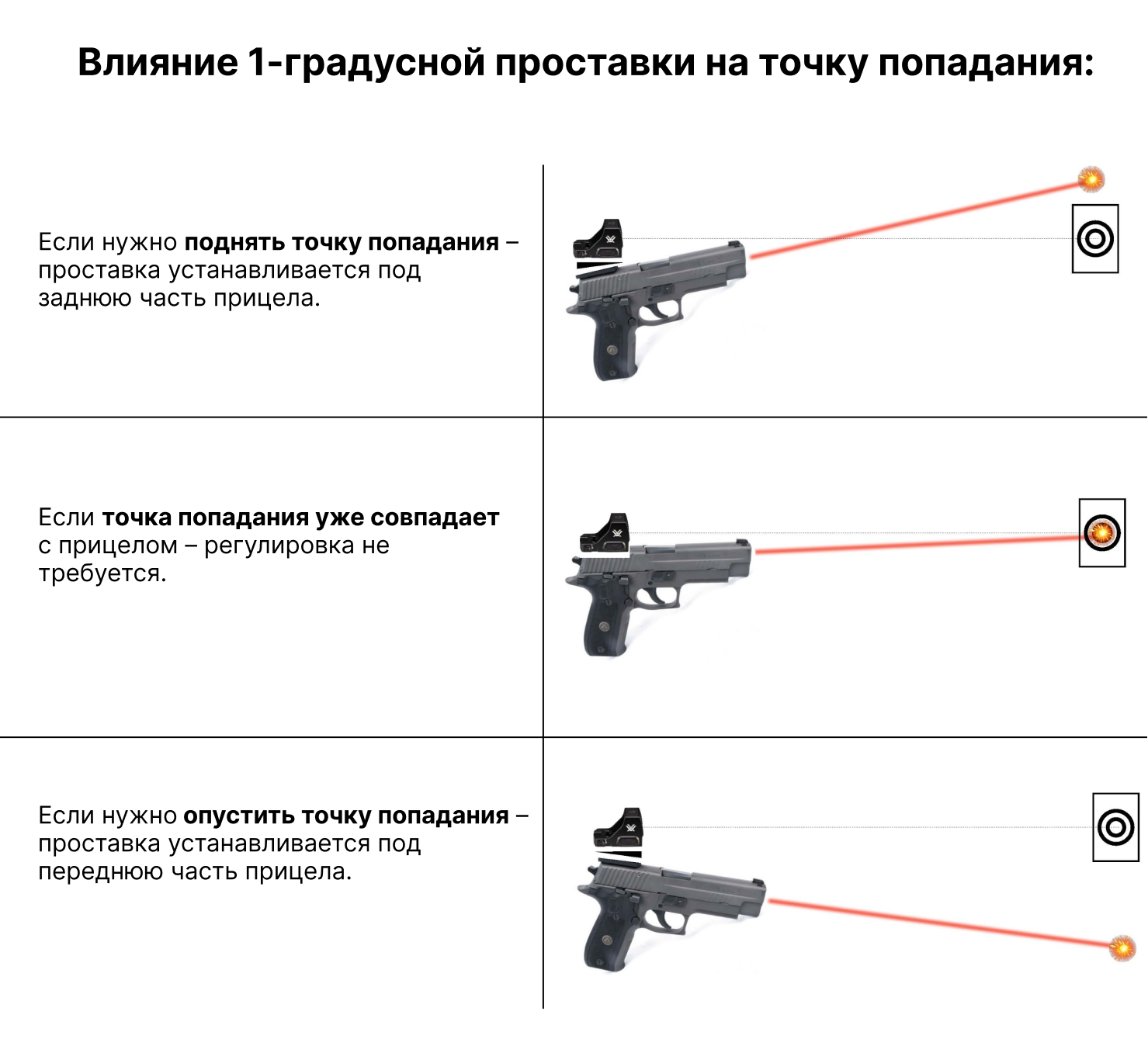

Как 1-градусная проставка влияет на точку попадания

Проставка на 1 градус (шим) — это тонкая угловая проставка, помещаемая между оптикой и монтажной пластиной. В отличие от обычных регулировок, которые просто изменяют восприятие прицельной сетки, шим физически наклоняет оптику и изменяет соотношение между отверстием и прицелом.

• Если поместить шим под заднюю часть оптики, то она слегка наклонится вниз, эффективно поднимая точку прицеливания — точно так же, как при регулировке «вверх».
• При установке шайбы под переднюю часть оптики угол наклона увеличивается, эффективно понижая точку прицеливания — точно так же, как при регулировке «вниз».

Если вы когда-либо испытывали трудности с правильной пристрелкой коллиматорнгого прицела, особенно на больших расстояниях, эта небольшая регулировка может существенно изменить ситуацию.
Понимание регулировки коллиматорного прицела может быть сложным, потому что поначалу кажется, что все происходит наоборот.

Просто помните:

• Вы не перемещаете оптику, вы меняете способ проецирования точки.
• Маркировка UP на шкале высоты означает повышение точки прицеливания, а не перемещение точки вверх.
• Регулировка точки попадания вверх перемещает прицельную точку вниз, заставляя вас поднимать дуло.
• Регулировка точки попадания вниз перемещает прицельную точку вверх, заставляя вас опускать дуло.
• Шим на 1 градус действительно немного наклоняет оптику, что изменяет точку попадания.

Если ваша оптика имеет максимальную регулировку по высоте, а выстрелы все равно не получаются, то шим на 1 градус поможет точно настроить точку попадания.
