Вкладыш регулировочный для УСМ АК, Сайга, Вепрь Г-образный

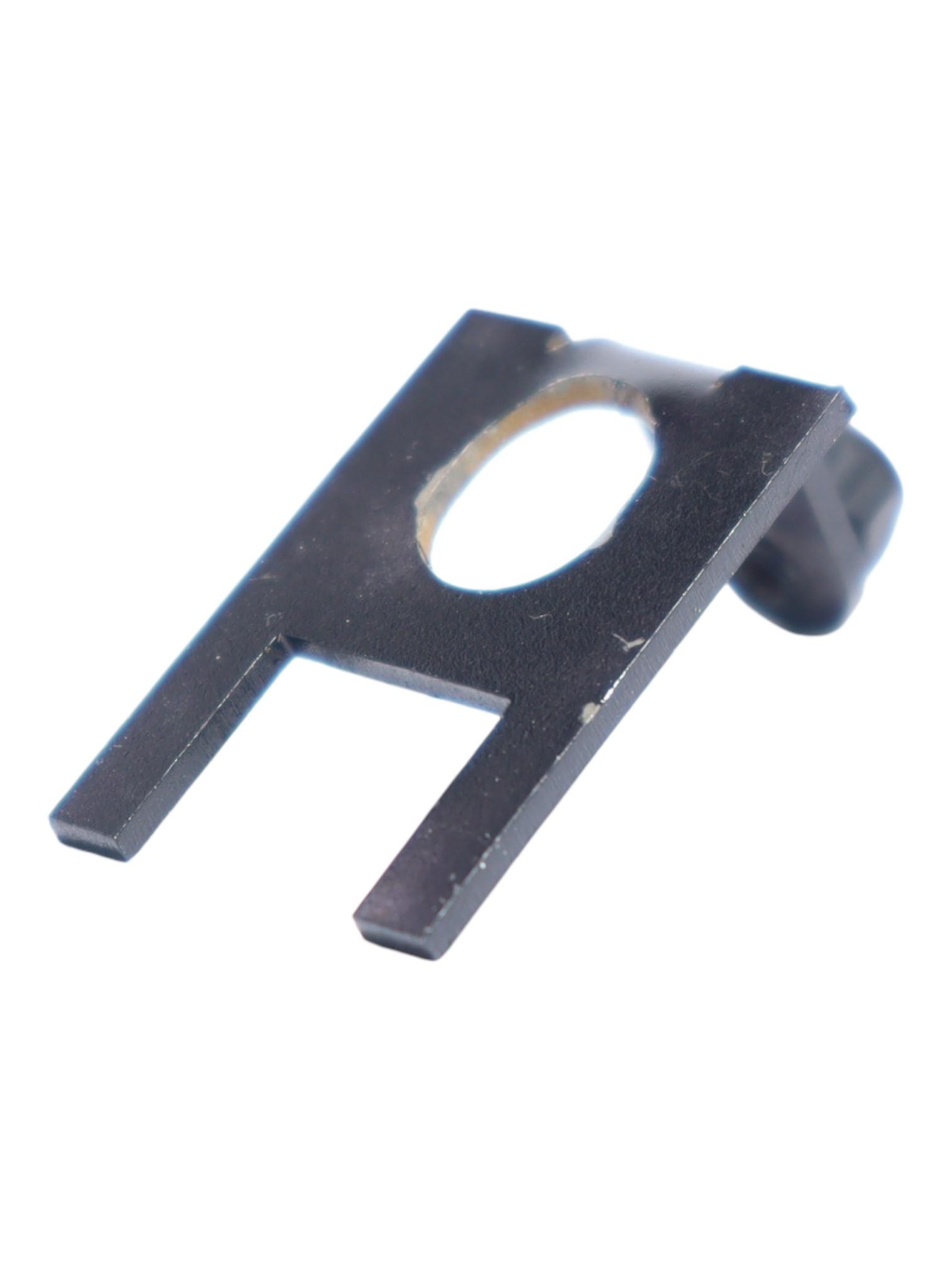

Вкладыш регулировочный для УСМ АК, Сайга, фото
850 руб.
В наличии
Артикул: Вкладыш Г-обр
Штрихкод: 8600000827632
Производитель: Мастерская Архипова
Калибр: .223 Rem, .308 Win, 5,45x39, 7,62x39
Совместимость: АК, Вепрь, Сайга
Материал: Сталь

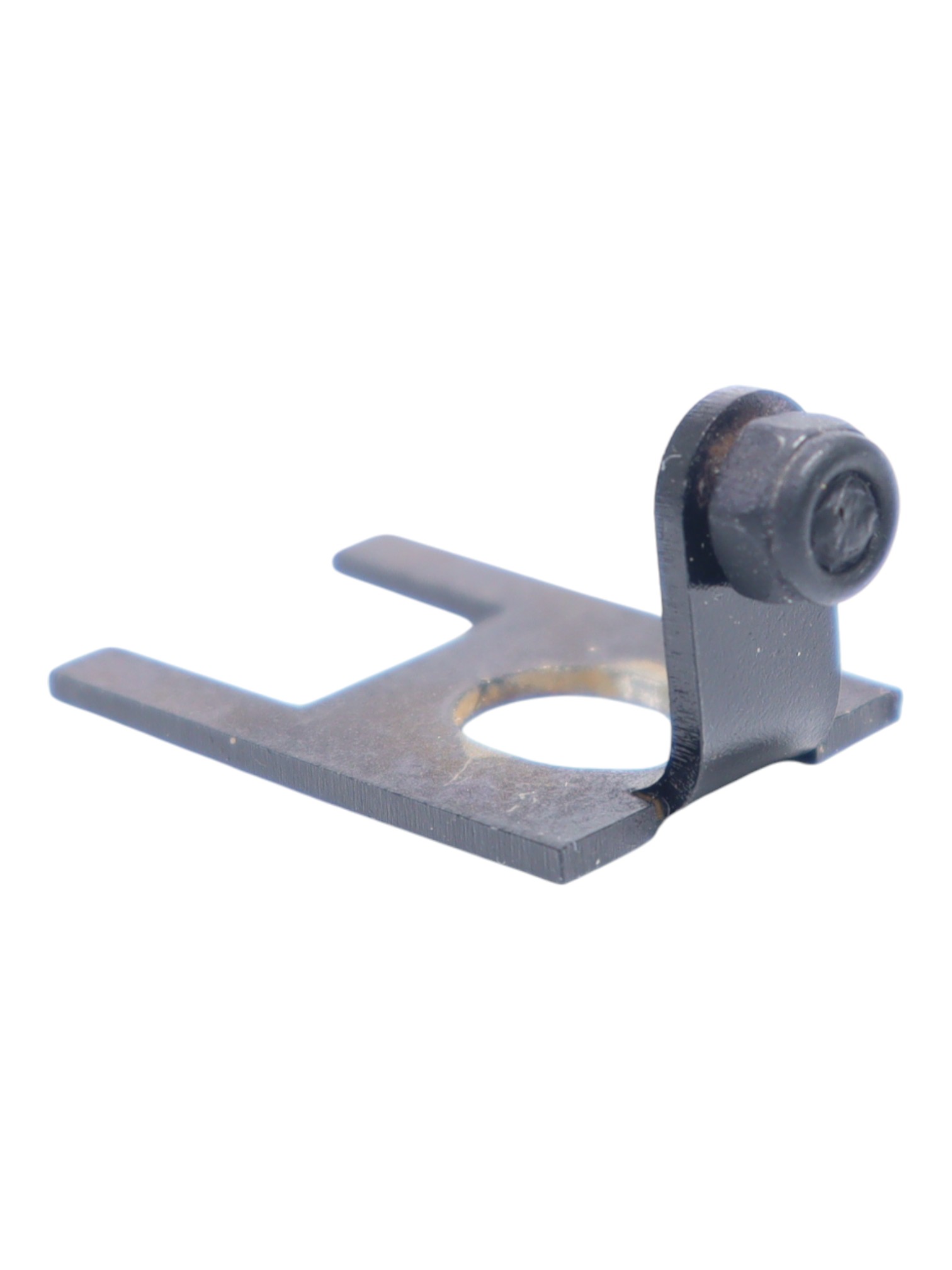

"Вкладыш «Г» образный, с регулировочной гайкой АК"

Улучшает характеристики спуска спортивно-охотничьего оружия выполненного на базе автомата системы Калашникова.

Устраняет излишний ход спускового крючка и провал спускового крючка после спуска курка. Данное устройство способствует более быстрому производству повторного выстрела.

Способ установки вкладыша:

1) Извлекается предохранитель.

2) Извлекается спусковой крючок с шепталом.

3) Снимаем пистолетную рукоятку и вынимаем гайку крепления пистолетной рукоятки из ствольной коробки.

4) Устанавливаем вкладыш в ствольную коробку так, чтобы отгиб с регулировочной гайкой прижимался к задней внутренней части спусковой скобы, а «П» образный вырез совпал с прямоугольным отверстием в ствольной коробке для гайки крепления пистолетной рукоятки.

5) Вставляем гайку крепления пистолетной рукоятки и закрепляем рукоятку (для возможности небольшой регулировки холостого хода спускового крючка винт рукоятки затягиваем не полностью, чтобы вкладыш имел возможность перемещаться вдоль ствольной коробки). Это нужно для регулировки работы УСМ.

6) Собираем УСМ *, устанавливаем затворную раму с затвором и возвратным механизмом (предохранитель не устанавливаем).

7) Произведением холостых спусков находим оптимальное положение вкладыша относительно спускового крючка.

8) Затягиваем винт крепления рукоятки, что бы зафиксировать положение вкладыша.

9) Устанавливаем предохранитель. Если сектор предохранителя стал упираться в прямоугольные выступы спускового крючка и они препятствуют установки предохранителя, сектор предохранителя нужно немного уменьшить как показано на рис. 3. Фото 2. Данная операция не приведёт к изменению работы УСМ в штатном режиме, в том числе и после снятия вкладыша с вашего оружия.

10) После полной сборки, гаечным ключом устанавливаем положение гайки в положение наименьшего провала спускового крючка после спуска курка.

Для более комфортной работы УСМ рекомендуется сточить грани и отшлифовать поверхности указанные на рис.3.

­­­­­­­­­­

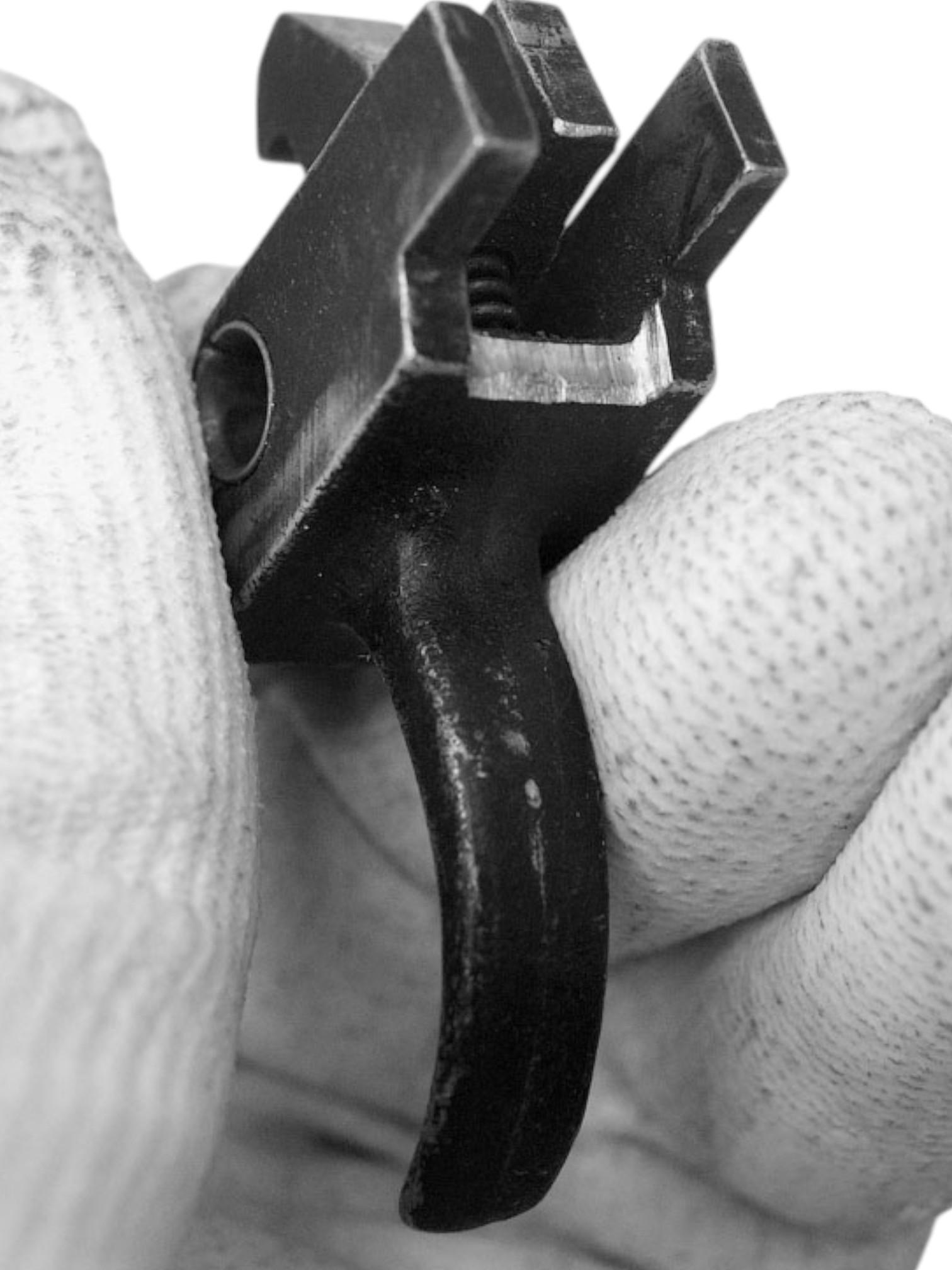

*Может потребоваться небольшая доработка спускового крючка как указано на фото № 3 и рис. 3. Данная операция не приведёт к изменению работы УСМ и его ослаблению.


Для установки вкладыша регулировочного АК/Сайга/Вепрь Г-образный на оружие на котором установлен УСМ фирмы TAPCO следует убрать переднюю гайку с пластиковым кольцом и при необходимости укоротить винт не разбирая вкладыш.


Предостережение: усилие прилагаемое к спусковому крючку УСМ фирмы TAPCO ниже чем на стандартном УСМ, поэтому во избежания непроизвольного выстрела при слабом нажатии СК, не рекомендуется сильно укорачивать холостой ход спускового крючка. В отдельных случаях, при установке совместно с УСМ Tapco необходима доработка, так как спусковые крючки Tapco толще оригинальных.
ВНИМАНИЕ При передачи оружия другому стрелку, следует предупредить об особенностях работы вашего УСМ.

Chelovodka25.03.2020
Ответить
Впо 205-01 никак не становится. Пришлось отрезать регулировочный болт, точнее пластину с болтом. И уменьшать толщину. Короче для 205го можно просто из тонкого металла вырезать П и подложить.
Дмитрий14.04.2020
Ответить
если делать по инструкции, то всё встанет.
кирилл20.09.2019
Ответить
Не подходит для впо-155-19сп
Александр 25.01.2017
Ответить
Да, Вы maxfrolov правы, вкладыш действительно является дополнением к УСМ который обязательно надо доводить. Без доработок УСМ а как я показывал на рисунке, ничего работать не будет. К сожалению сделать Если жи сделать вкладыш который можно поставить на оружие без доработки УСМа невозможно или эффект от вкладыша будет настолько мал, что теряется смысл его установки. На верное в первый раз действительно установка и подгонка УСМ может занять не мало времени. Я сейчас на это трачу 15-20 мин. Будут вопросы пишите, я обязательно помогу.
[email protected]01.01.2017
Ответить
Данный вкладыш является хорошей черновой болванкой для подгонки с УСМ Tapco (но ни в коем случае не готовым к использованию изделием). У меня подгонка к Tapco заняла пару часов съёмок-установок и работы "дремелем". Но в результате убрал ход спуска Tapco в два раза.
Станислав20.08.2016
Ответить
Просто Must Have! Короткий спуск + устранение провала спускового крючка в одной детали.
