Сошки Зенит «Жук-1»

Сошки «Жук-1» - прочные складные опоры, которые помогают устойчиво удерживать карабин.
Они устанавливаются на боковые направляющие Базис, а при наличии переходников их можно закрепить на планке Пикатинни. При необходимости сошки устанавливаются и на сумматор.

Конструкция выполнена из алюминиевого сплава Д16Т, поэтому сошки лёгкие и выдерживают температуру от -50 до +50 градусов. В сложенном состоянии одна опора занимает всего 250 мм, в разложенном - 325 мм. Масса одной сошки без крепёжных элементов - около 134 г.

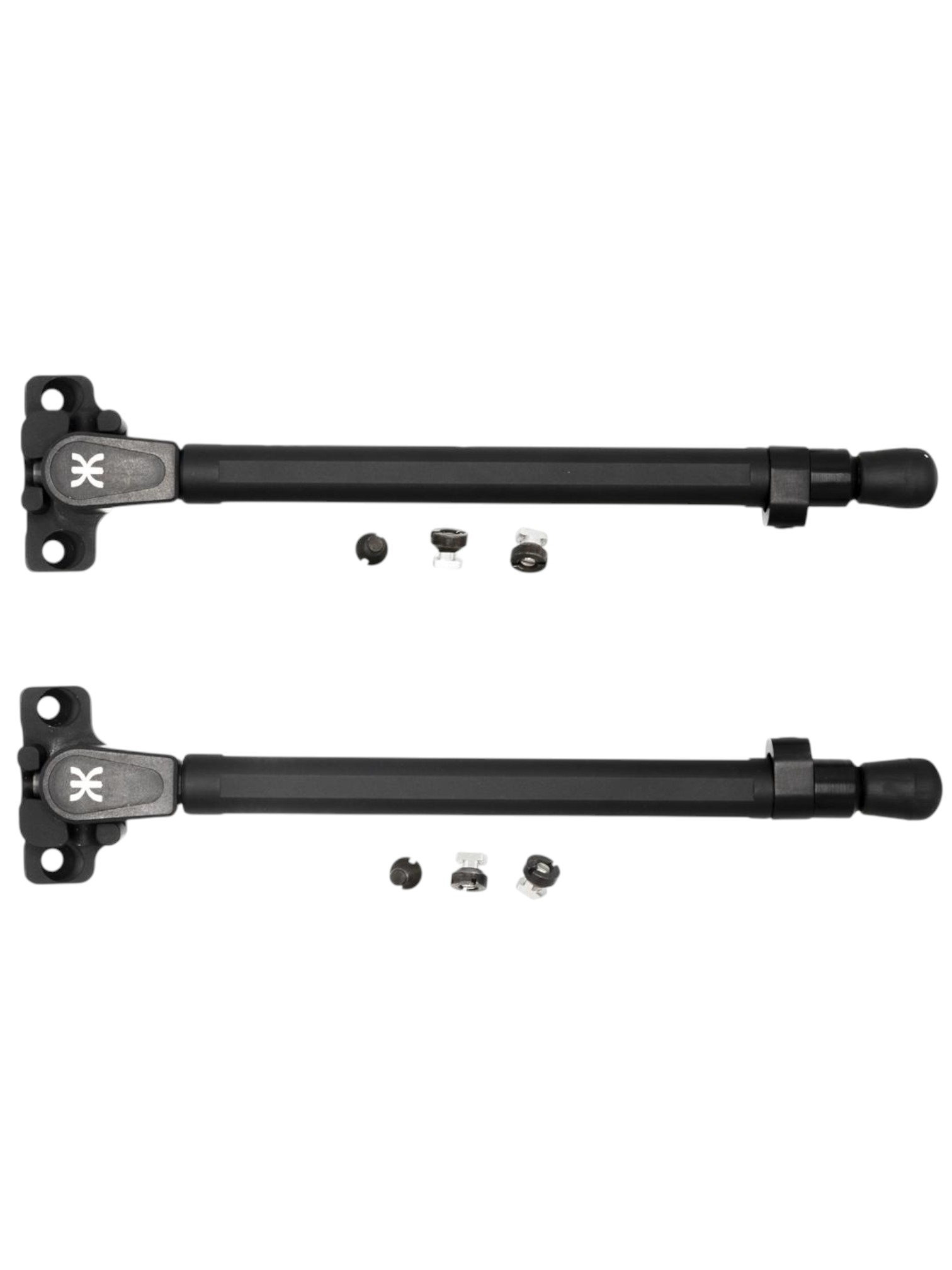

В комплект входят:

• 2 сошки.
• 4 кулачковых зажима.
• 2 винта М5×9.
• руководство по эксплуатации.

Для установки сошек «Жук-1» необходимо:

• Установка на направляющую Базис.

Одна сошка ставится либо на два кулачковых зажима, либо на один кулачковый зажим и винт М5×9. Винт М5×9 устанавливается в точке направляющей, где соединяются верхний и нижний кронштейн, вместо винта М5×7.
Кулачковый зажим фиксируется в области овального отверстия направляющей Базис. Перед установкой зажим раскручивают: гайку размещают в отверстии на сошке, кулачок прикручивают с обратной стороны. Полностью затягивать не нужно, должно остаться место для поворота кулачка.
Когда зажимы стоят на сошке, сошку располагают на направляющей Базис и затягивают зажимы при помощи отвертки. В процессе кулачки должны повернуться на 90°.

• Установка на планку Пикатинни.

Сошки устанавливаются на переходники Пикатинни-Базис (приобретаются отдельно). Затем переходники с сошками размещаются по бокам карабина на планках Пикатинни.

• Установка на сумматор (приобретается отдельно).

Сошки крепятся на сумматор с помощью кулачковых зажимов, после чего сумматор устанавливается на карабин.

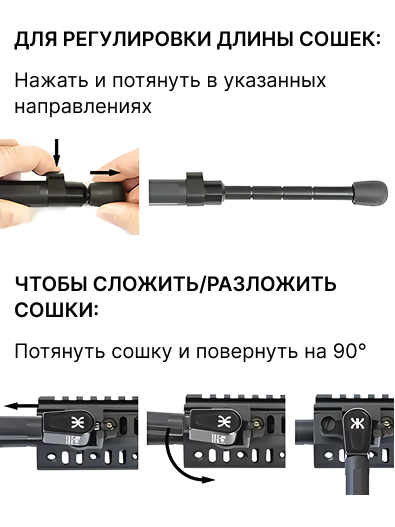

Длина сошек меняется простым движением: нужно нажать и вытянуть элементы в нужном направлении (см.фото). Для складывания и раскладывания сошку тянут и поворачивают на 90 градусов.
