Кронштейн над крышкой ствольной коробки Б-51

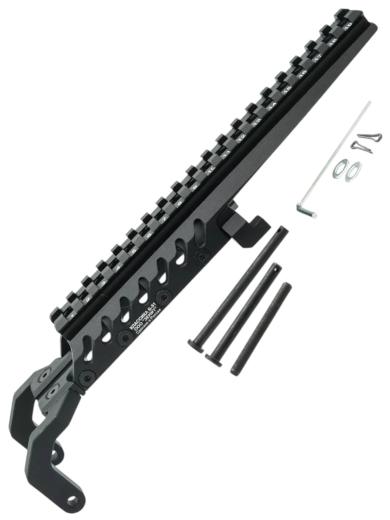

Кронштейн над крышкой ствольной коробки Б-51 фото
19 500 руб.
В течение 1 дня
Производитель: Зенит
Материал: Алюминиевый сплав Д-16Т
Выберите опции:
Товары с заданной комбинацией свойств отсутствуют. Попробуйте выбрать другие свойства.

Кронштейн Б-51 совместим со всеми моделями пулемета Калашникова.

Технические характеристики:

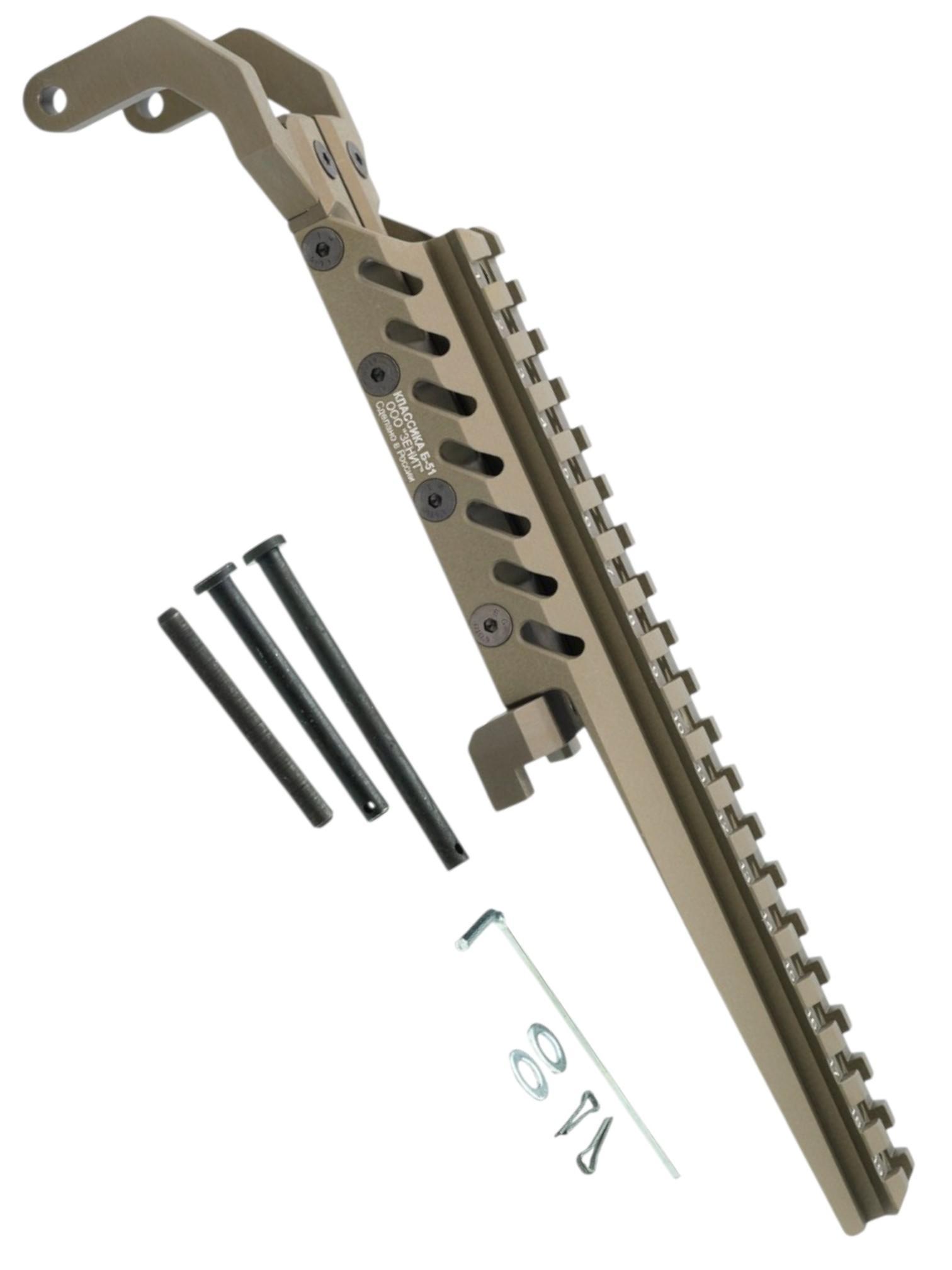

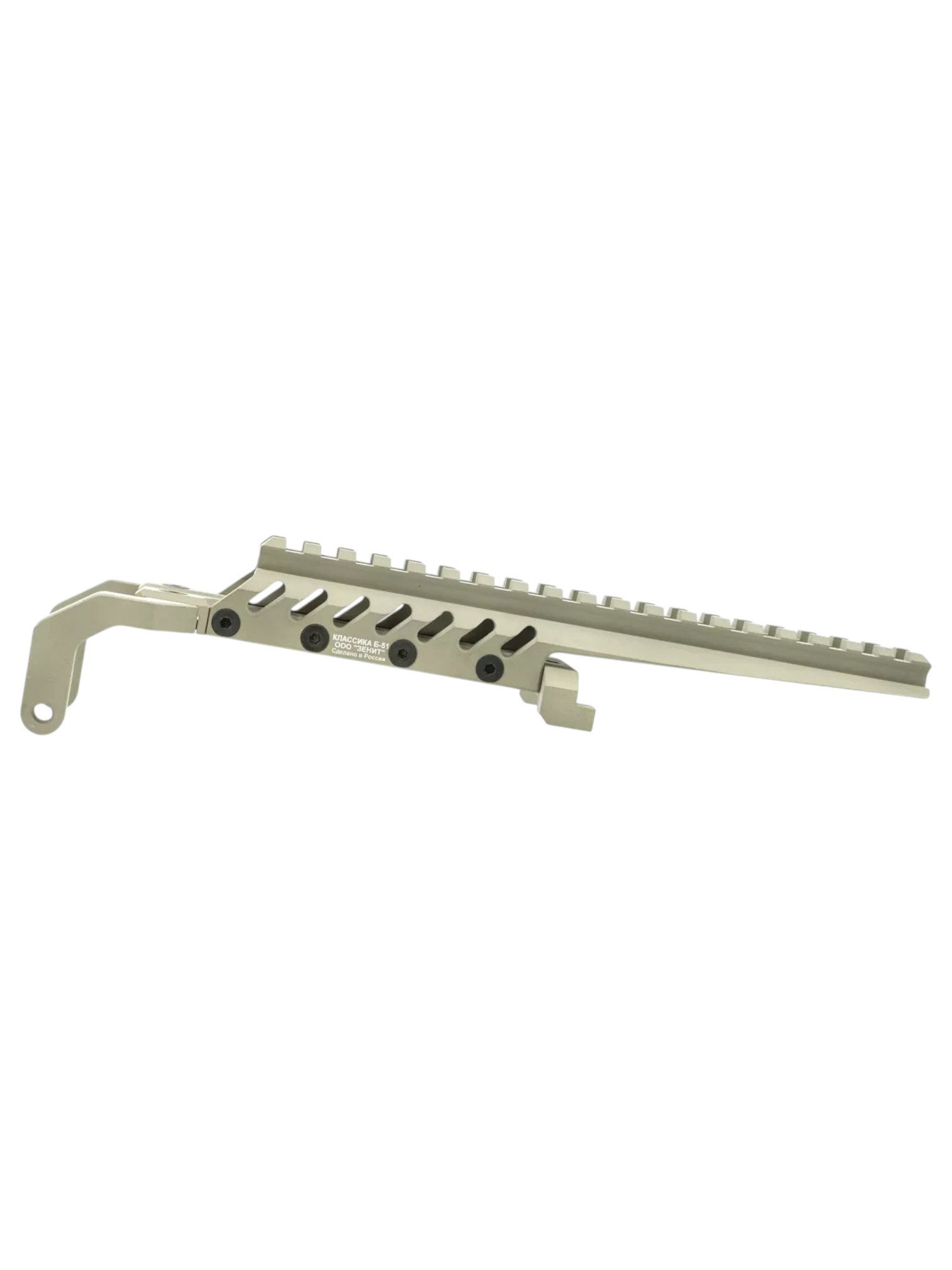

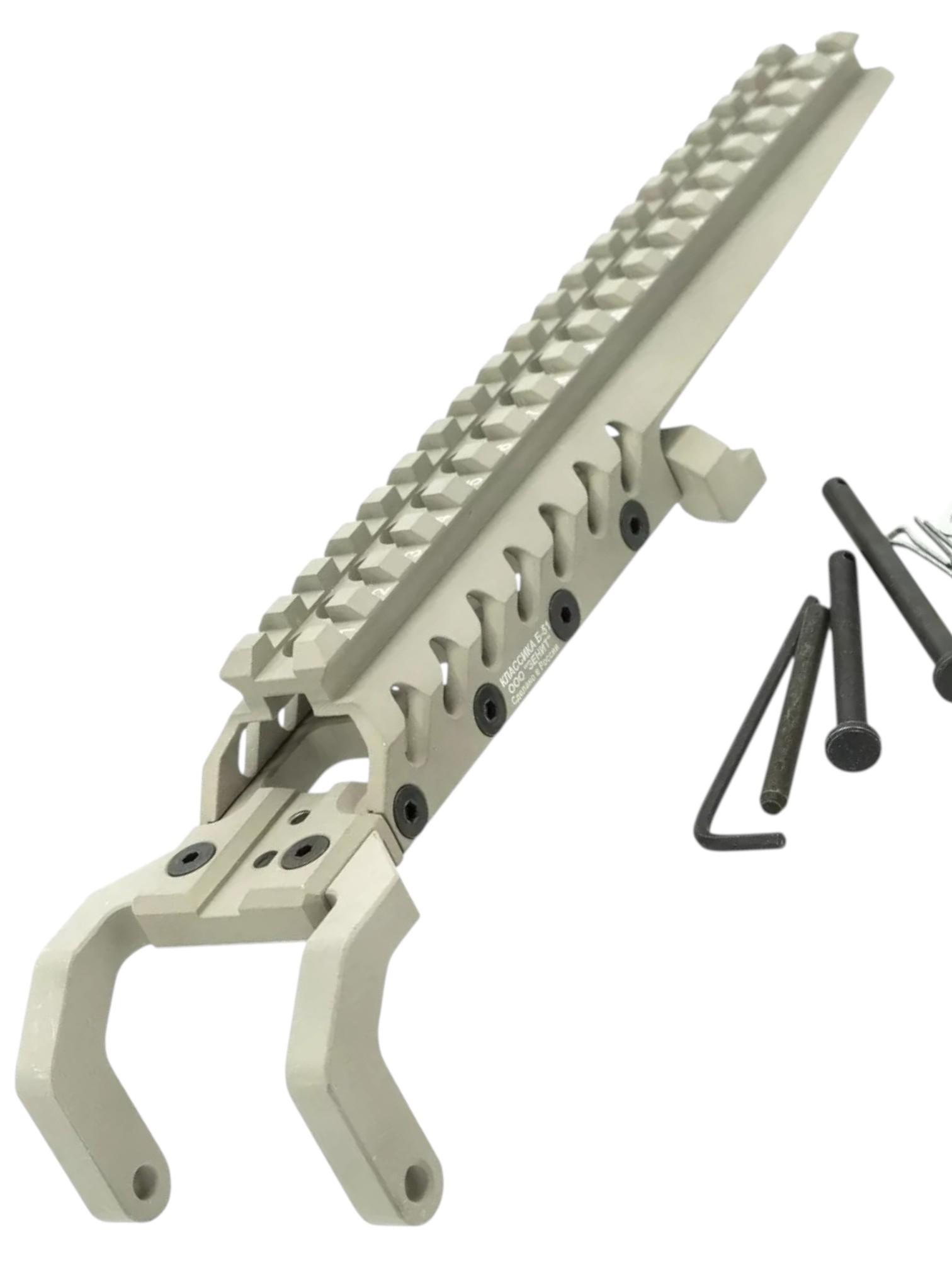

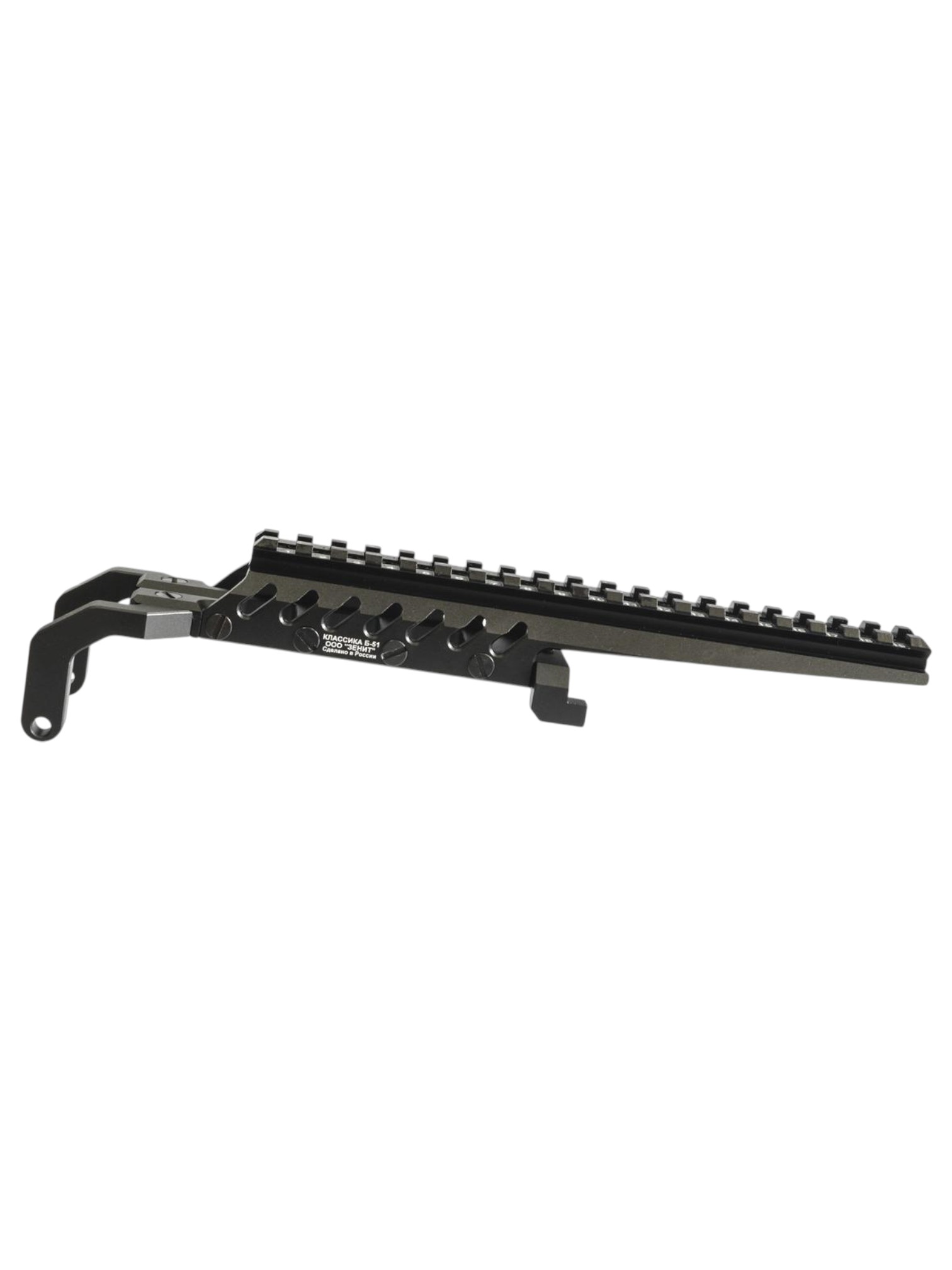

  • Кронштейн над крышкой ствольной коробки пулемета Калашникова Б-51 является фрезерованным изделием, изготовленным из сплава алюминия Д16Т с покрытием черного или песочного цвета.
  • Монтируется на крышку ствольной коробки пулемета Калашникова посредством замены штатной оси шарнира крышки ствольной коробки на ось поставляемую в комплекте с кронштейном Б-51.

Установленный кронштейн Б-51 формирует планку Пикатинни длиной 19 ячеек над крышкой ствольной коробки пулемета Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.

  • Масса кронштейна: 225±5гр.
  • Габаритные размеры: 257x59x70±5мм.

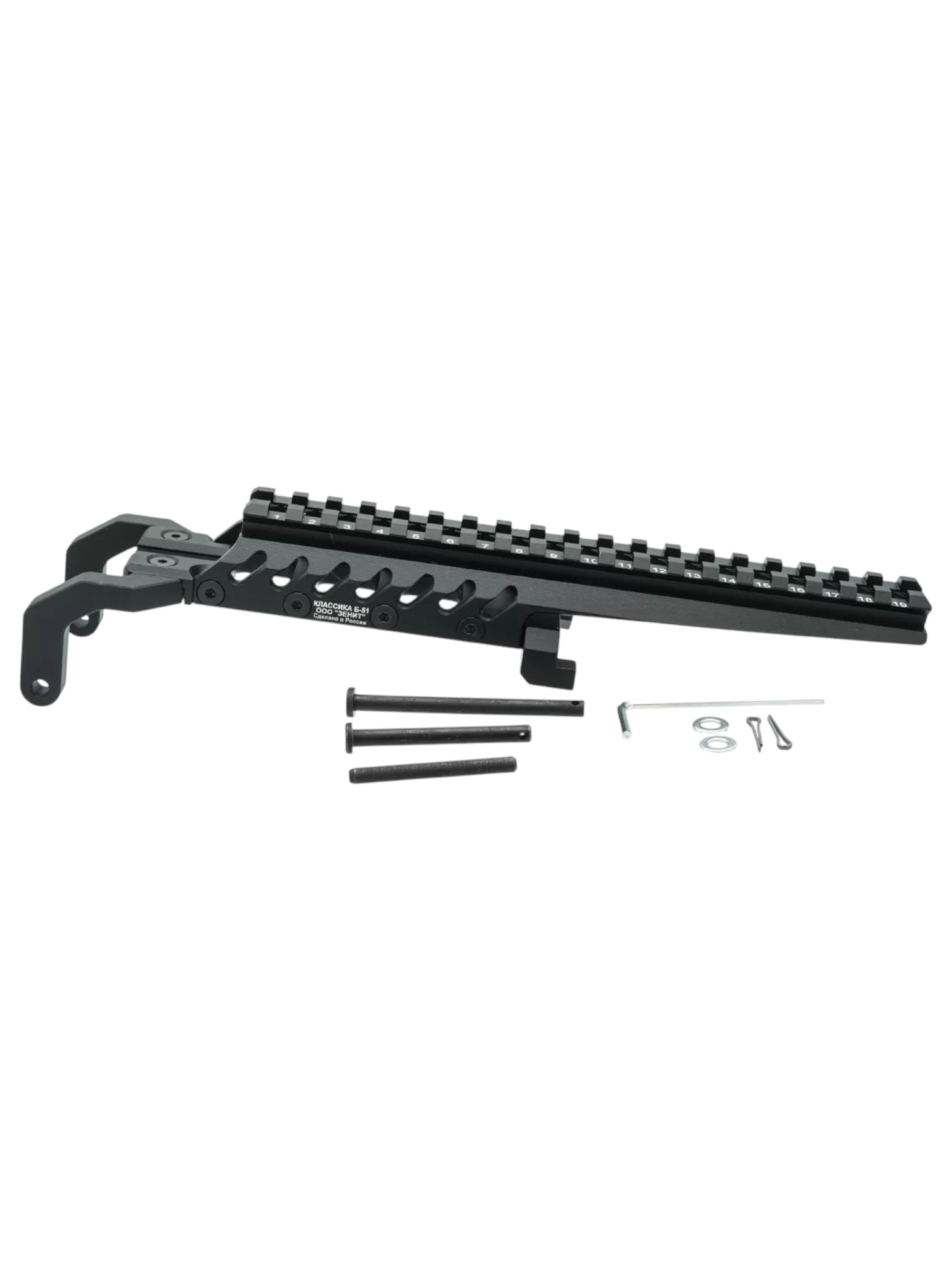

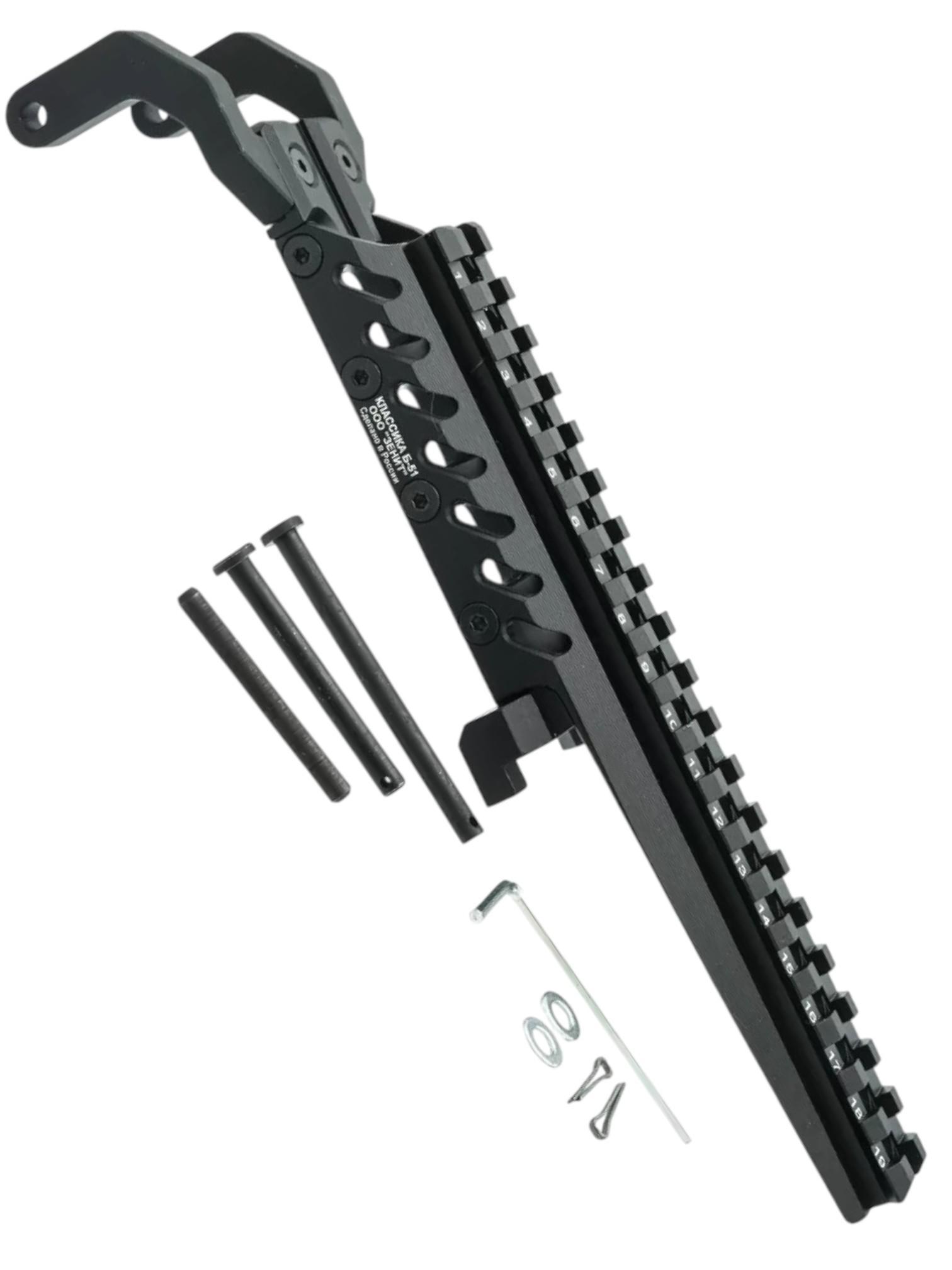

Комплектность поставки :

  • кронштейн над крышкой ствольной коробки ПК Б-51 "Классика" -1шт;
  • шестигранный ключ -2шт;
  • руководство по эксплуатации -1шт;
  • проставка -1шт;
  • выколотка оси -1шт;
  • ось -1шт;
  • шайба -1шт;
  • шплинт -1шт;

Для установки кронштейна Б-51 на оружие необходимо:

  • Установить входящую в комлект поставки выколотку оси с левой стороны ствольной коробки в упор к штатной оси крышки ствольной коробки, перпендикулярно оси оружия и параллельно полу, аккуратно, при помощи молотка, демонтировать штатную ось крышки ствольной коробки, установить на ее место выколотку из комплекта поставки.
  • Установить кронштейн Б-51 над ствольной коробкой таким образом, чтобы упоры в задней его части расположились снизу кожуха целика, а боковые отверстия, находящиеся слева и справа передней части кронштейна Б-51 были совмещены с отверстием, в котором уже была установлена выколотка и через них визуально прослеживалась выколотка оси крышки ствольной коробки.
  • Установив, входящую в комплект поставки ось крышки ствольной коробки, с левой стороны ствольной коробки в боковое отверстие кронштейна Б-51 таким образом, чтобы она находилась перпендикулярно оси оружия и параллельно полу, аккуратно, при помощи молотка, демонтировать осью выколотку, установленную ранее в замен штатной оси крышки ствольной коробки.
  • Установить на ось шайбу, а в отверстие оси шплинт и разшплинтовать его.
  • Равномерно затянуть винты в задней части кронштейна, упирающиеся в кожух целика, а затем подтянуть винт, отжимающий кронштейн от крышки ствольной коробки.
  • В редких случаях встречаются пулеметы Калашникова, на которых отверсите оси крышки ствольной коробки находится по вертикали ниже стандарта на 0,5мм. Специально для таких экзепляров в комплект поставки кронштейна Б-51 включена проставка, которая должна быть установлена в случае постановки кронштейна Б-51 на такой пулемет. Для установки проставки необходимо перевернуть кронштейн Б-51 и демонтировать, входящим в комплект поставки шестигранным ключом два винта, удалить шайбу с двумя отверстиями, затем перевернув кронштейн демонтировать, входящим в комплект поставки шестигранным ключом два винта, аккуратно отсоединить от кронштейна Б-51 переднюю часть, установить проставку. Сборку кронштейна Б-51 с установленной проставкой необходимо выполнять в обратной последовательности.

Совместимость:

  • ПКМ (ПК), ПКП (Печенег)
