Кронштейн боковой Зенит Б-13П для ПКМ, ПКП

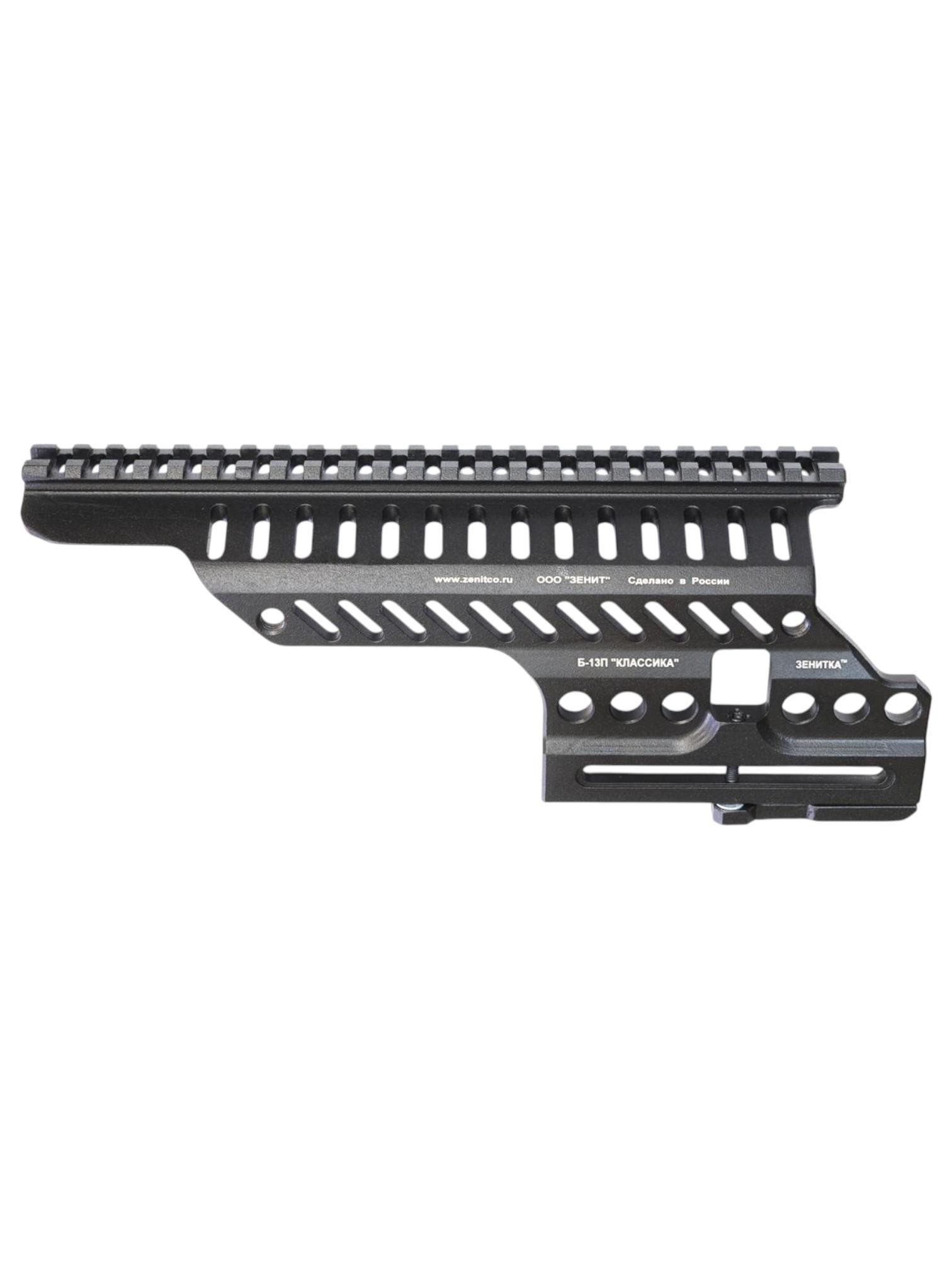

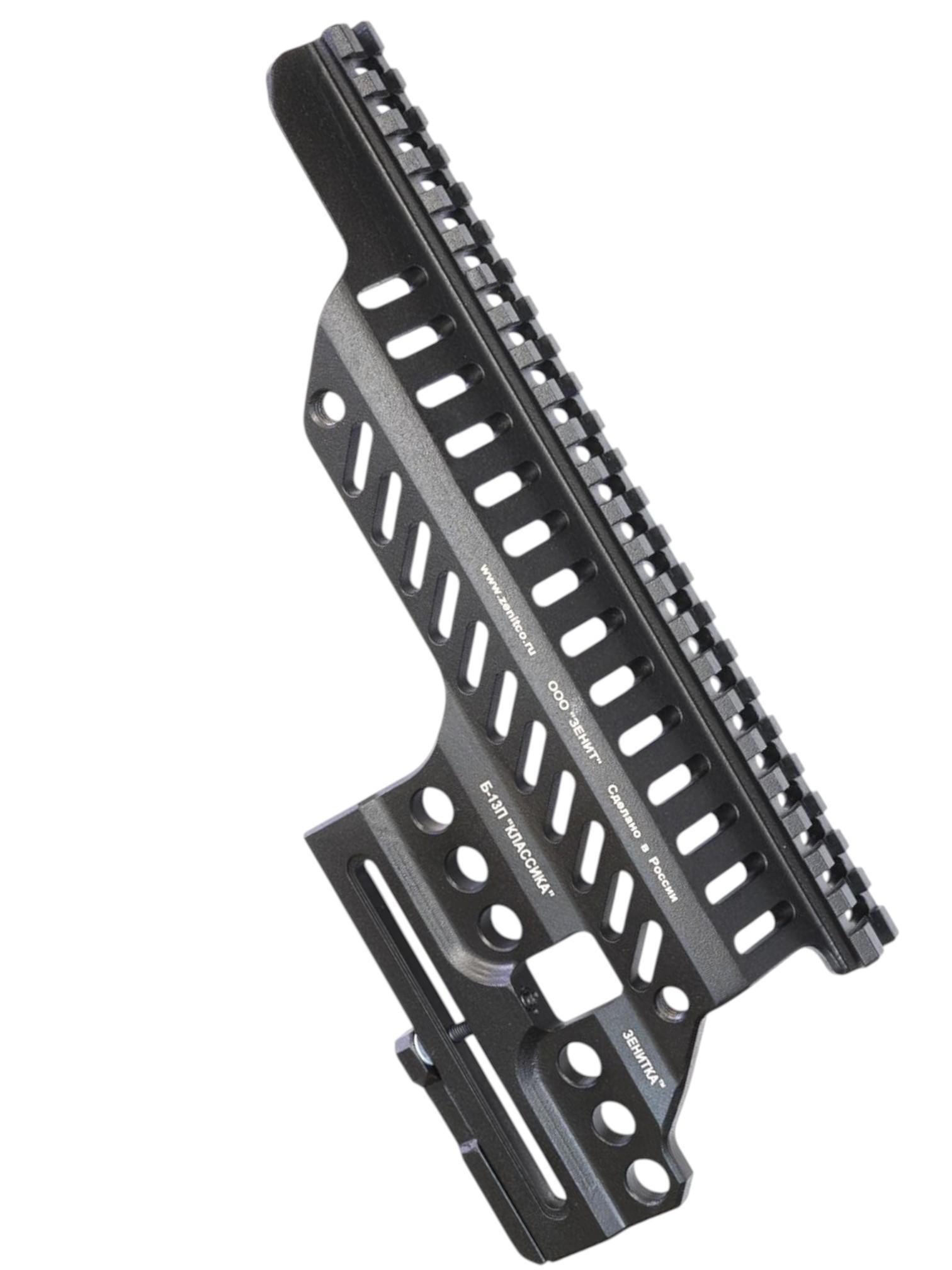

Кронштейн боковой Зенит Б-13П для ПКМ, фото
Снят с производства
Производитель: Зенитка
Длина планки: 23 слота
Материал: Алюминиевый сплав DТ6
База для установки: Вивер/Пикатинни, Ласточкин хвост (призма)
Выберите опции:
Товары с заданной комбинацией свойств отсутствуют. Попробуйте выбрать другие свойства.
В Вашем браузере отключены файлы cookie. Функционал сайта может быть нарушен.

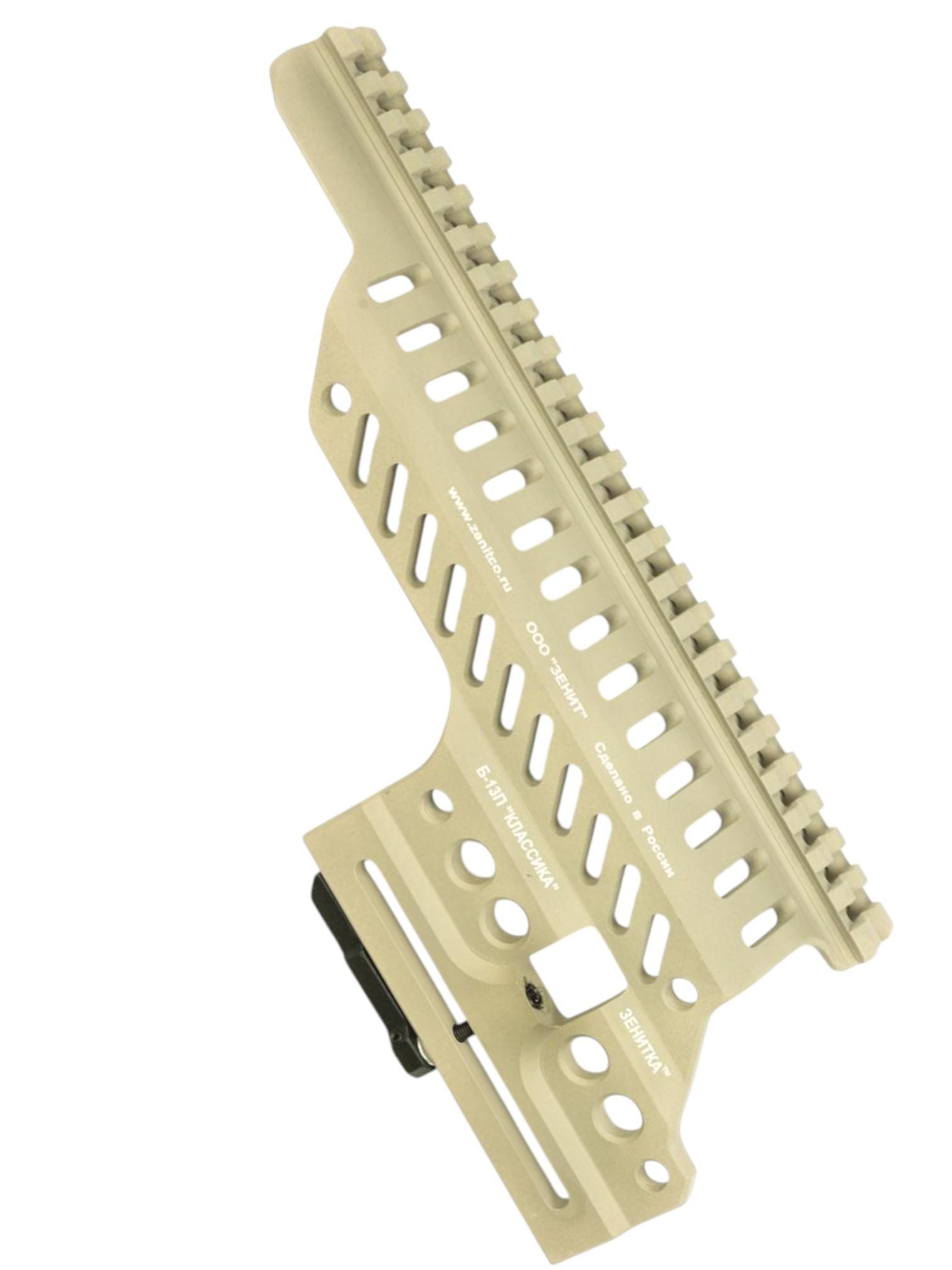

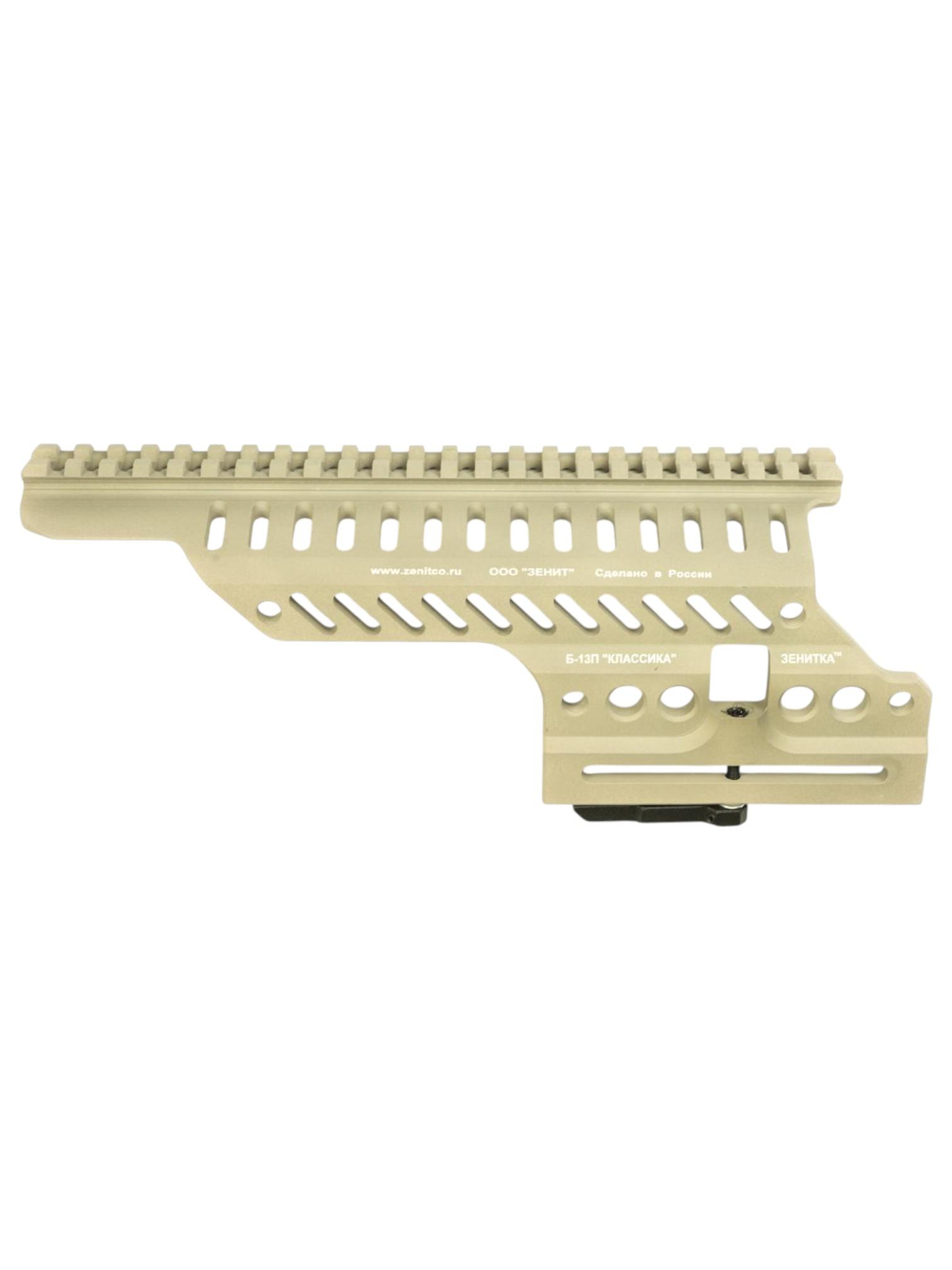

Кронштейн над ствольной коробкой Б-13П является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.

Кронштейн над ствольной коробкой Б-13П устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке пулемета, и обеспечивает установку на оружие прицельных приборов.
Формирует планку Пикатинни над ствольной коробкой оружия.
Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.

Преимущества при эксплуатации:
 небольшой вес и прочность
 возможность быстрой установки на оружие и снятия с оружия
 возможность двойной фиксации на штатной базе "Ласточкин хвост"
 при установке на оружие не закрывает штатное прицельное приспособление оружия

  • Масса: 275 ± 5 г
  • Габаритные размеры: (270х99х58) ± 5 мм
  • Длина планки Пикатинни: 240 ± 5 мм
  • Рабочий диапазон температур окружающего воздуха: от -50 до +50°С
  • Гарантийный срок хранения и эксплуатации: 60 мес.

Комплектность поставки:

  • Кронштейн над ствольной коробкой Б-13П      1 шт
  • Шестигранный ключ    2 шт
  • Руководство по эксплуатации    1 шт


Для установки на оружие необходимо:
1. Установить рычаг-фиксатор кронштейна в положение "открыто"
2. Надеть Б-13П на боковую планку ствольной коробки оружия, сдвигая Б-13П от приклада к стволу
3. Повернуть рычаг-фиксатор кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки

4. Если после поворота рычага-фиксатора кронштейна в положение "закрыто" Б-13П не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:

  • перевести рычаг в положение "открыто"
  • шестигранным ключом ослабить стопорный винт, расположенный на рычаге
  • винтом внутри рычага с помощью другого ключа добиться момента начала фиксации Б-13П на боковой планке ствольной коробки и закрутить ключом стопорный винт
  • повернуть рычаг-фиксатор в положение "закрыто"
