Кронштейн Б-83 «Джокер-3»

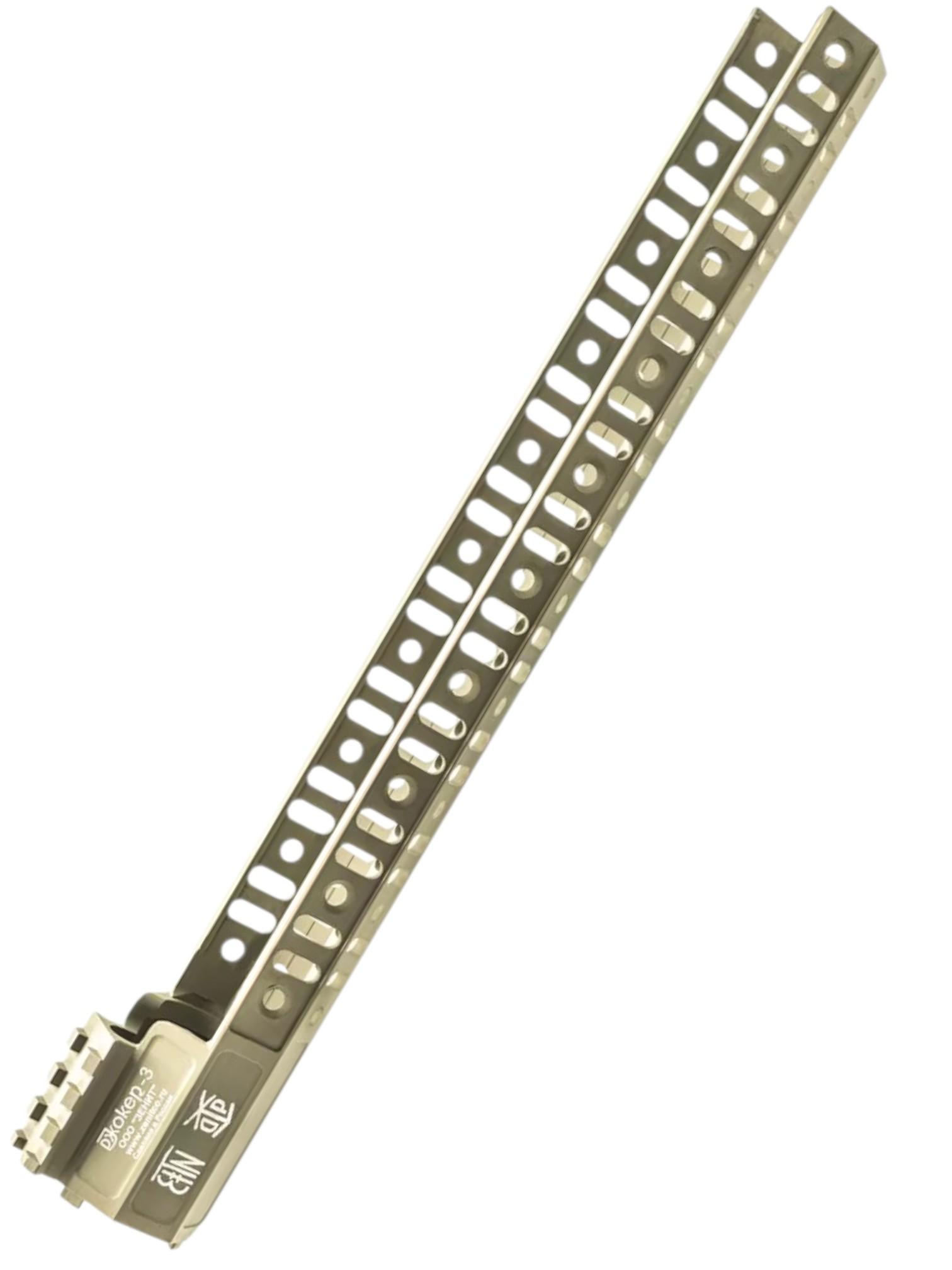

Кронштейн Б-83 «Джокер-3» фото
20 299.30
В течение 1 дня
Артикул: B-83-JOKER-3
Производитель: Зенит
Модель: Б-83 Джокер-3
Цвет: Черный (Black)
Совместимость: AR-15
Материал: Алюминиевый сплав DТ6

Кронштейн Б-83 Джокер-3 устанавливается на место нижнего штатного цевья карабинов на базе AR-15 и имеет направляющую Базис для установки кронштейнов Б-2 и Б-2У, что позволяет размещать на оружии дополнительное оборудование.

Кронштейн цельнофрезерован из сплава Д16Т с покрытием черного цвета.

Габариты:
Д х Ш х В: 345х41х51 мм
вес: 143 + 3г

Рабочий диапазон температур окружающей среды: от -50С до +50С

Гарантийный срок хранения и эксплуатации изделия: 60 мес.

Установка:

  1. произвести демонтаж дульного устройства, штатного цевья, газового блока, крепежной гайки
  2. закрутить крепежную гайку производства ООО «Зенит», сняв предварительно фиксирующую гайку
  3. установить нижний кронштейн Б-83
  4. надеть фиксирующую гайку
  5. надеть регулируемый газовый блок
  6. через отверстия, имеющиеся на нижней части нижнего кронштейна Б-83 предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок
  7. сдвинуть нижний кронштейн плотно к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию
  8. при помощи ключа, входящего в комплект, закручиваем фиксирующую гайку, тем самым плотно зафиксировав нижний кронштейн на карабине
  9. установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы
  10. при помощи четырех винтов фиксируем верхний кронштейн Б-73 на нижнем кронштейне Б-83
