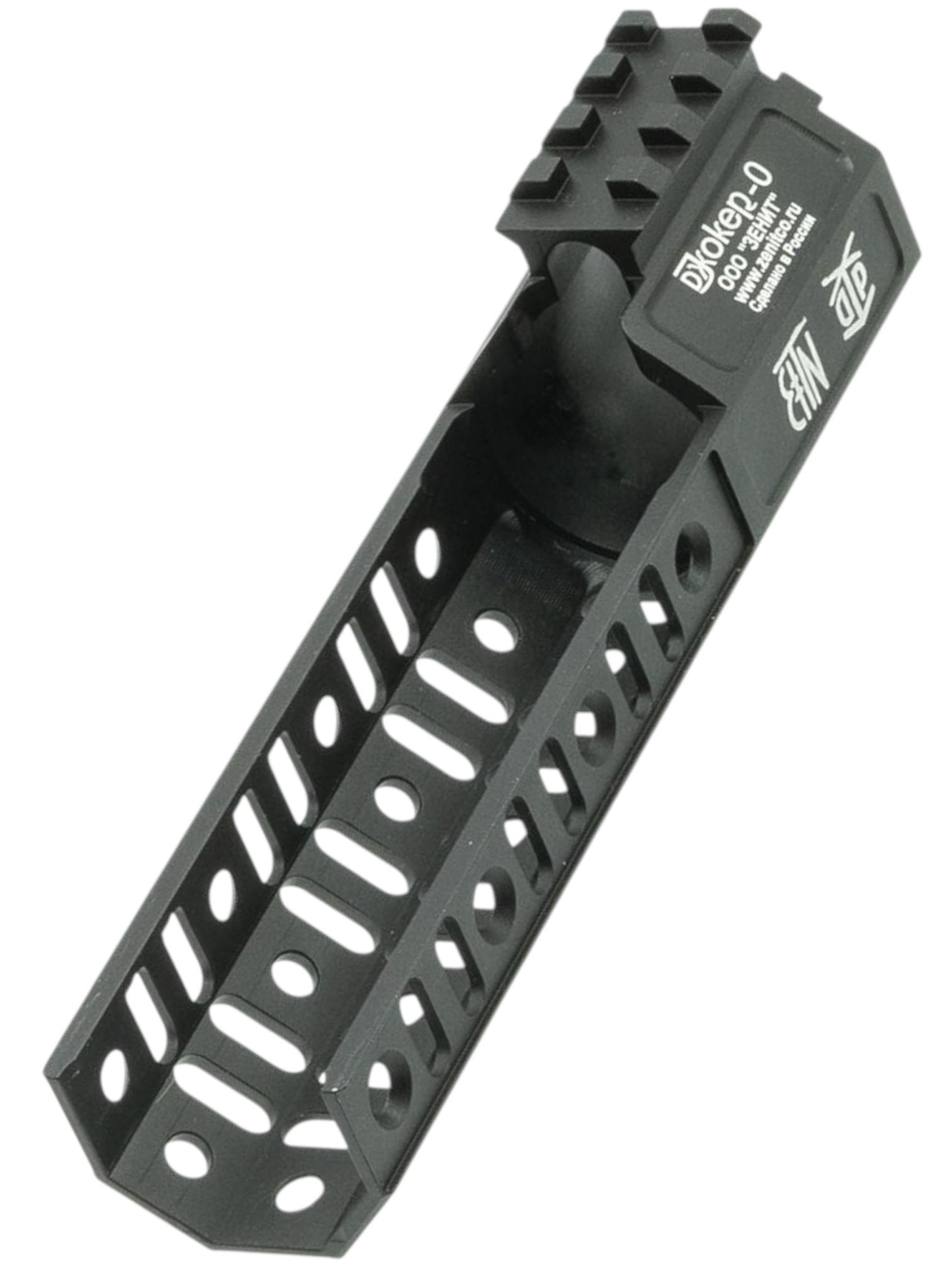

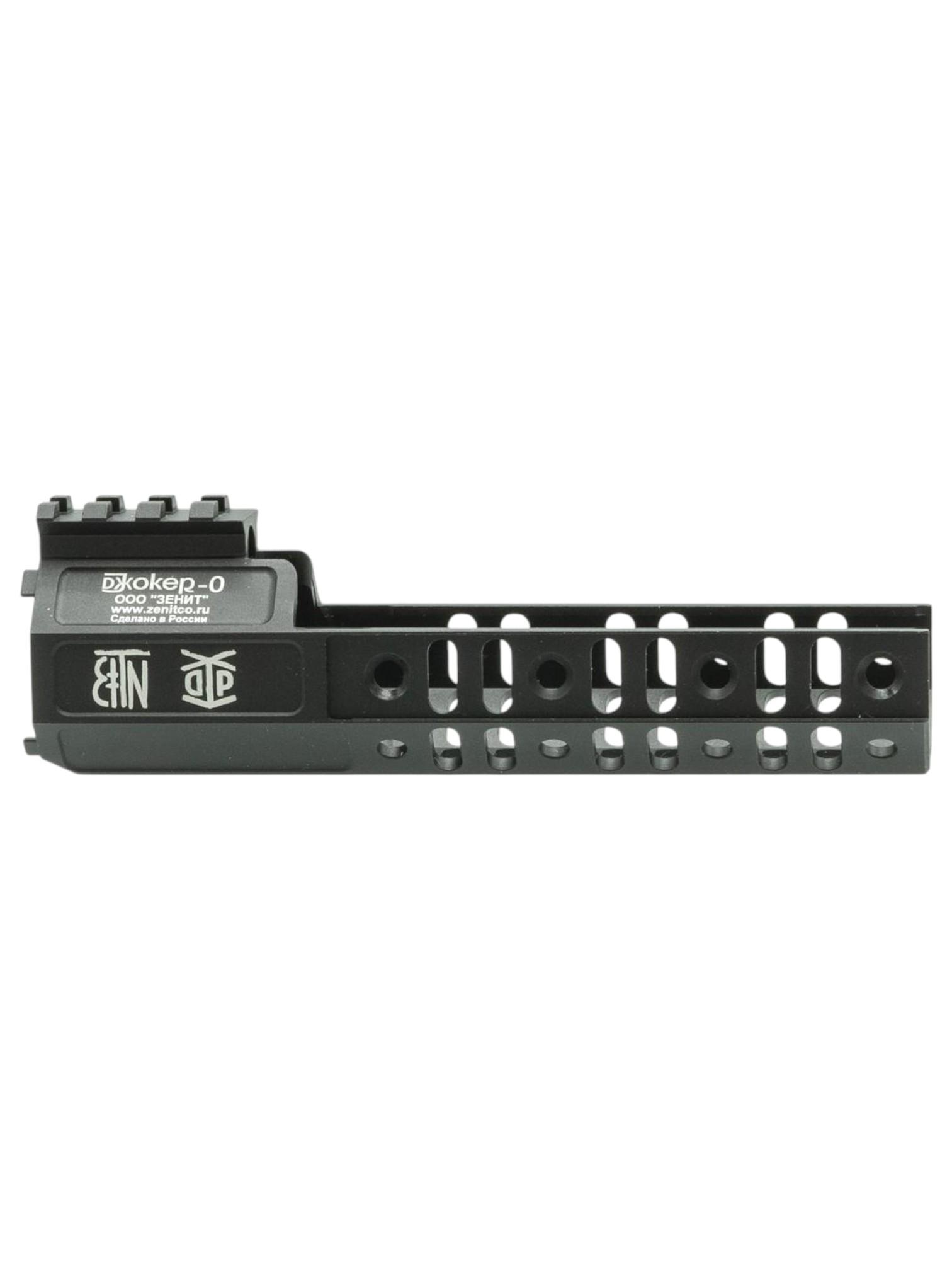

Кронштейн Б-80 «Джокер-0»

Кронштейн Б-80 Джокер-0 заменяет нижнее штатное цевьё карабинов на платформе AR-15. Снабжён направляющей Базис для установки кронштейнов Б-2 и Б-2У. Таким образом формируется планка Пикатинни, которая позволяет установить дополнительное навесное оборудование (фонари, ЛЦУ и т. п.)

Кронштейн изготовлен из дюралюминиевого сплава Д16Т с покрытием чёрного цвета. Это обеспечивает прочность изделия, его лёгкость и улучшенный теплоотвод.

Масса: 102 + 3г
Габаритные размеры: 169 х 41 х 51 мм
Рабочий диапазон температур окружающей среды: от -50°С до +50°С

Гарантийный срок хранения и эксплуатации изделия: 60 мес.

Установка:

1. демонтировать дульное устройство, штатное цевьё, газблок и крепёжную гайку
2. установить крепёжную гайку Зенит, сняв предварительно фиксирующую гайку
3. установить нижний кронштейн Б-80
4. надеть фиксирующую гайку.
5. надеть регулируемый газовый блок.
6. Через отверстия, имеющиеся на нижней части нижнего кронштейна Б-80 (предварительно сместив его таким образом, чтобы отверстия на кронштейне совпали с крепежными винтами на газовом блоке) или отклонив нижний кронштейн таким образом, чтобы получить доступ к крепёжным винтам, затянуть винты на газовом блоке, тем самым зафиксировав регулируемый газовый блок
7. сдвинуть нижний кронштейн к верхнему ресиверу таким образом, чтобы планки Пикатинни образовали единую линию
8. при помощи комплектного ключа закрутить фиксирующую гайку
9. установить верхний кронштейн на нижний и сдвинуть его так, чтобы он сел в пазы
10. при помощи четырех винтов зафиксировать верхний кронштейн Б-70 на нижнем кронштейне Б-80
