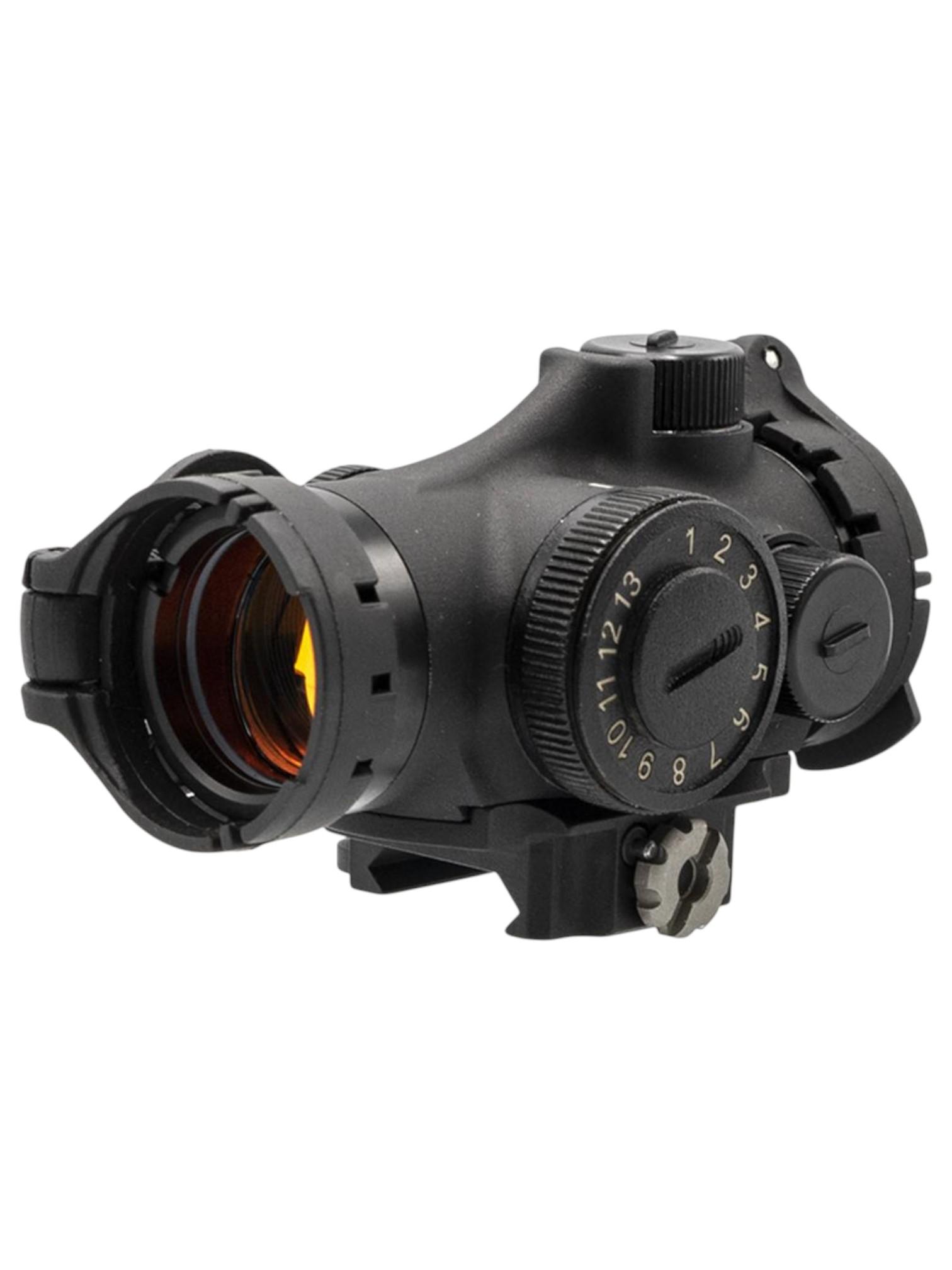

Коллиматорный прицел Взор-3, Зенит

Коллиматорный прицел "Взор-3" предназначен для облегчения прицеливания на малых и средних дистанциях.

Изделие устанавливается на различные типы стрелкового (охотничьего) оружия на планку Пикатинни. Так же можно установить на направляющую Базис (при помощи специальных платформ).

Технические характеристики:

• Увеличение: 1х;
• Диаметр объектива (линзы): 22 мм;
• Размер  прицельной марки (точка): 1 МОА;
• Размер  прицельной марки (окружность): 34 МОА;
• Совместим с ПНВ;
• Регулировка: 1 клик = 1 МОА;
• Яркость прицельной марки: 11 уровней;
• Положение выкл.: 2 крайние позиции;
• Тип элемента питания: батарейка  2032, 3В;
• Срок непрерывной работы на одном элементе питания: 6 месяцев в средней яркости (показатели действительны при комнатной температуре и надлежащем качестве элемента питания);
• Диапазон температур окружающего воздуха: от -50 до +60° С.

Материалы:

• Прицел: Сплав алюминия Д16Т;
• Крепежные платформы : сплав алюминия Д16Т со стальными элементами;
• Крышки для линз : полимер;
• Масса : 106 ± 2 гр.;
• Габаритные размеры (без установочной платформы и защитных крышек): (69х43х40) ± 2 мм.

Комплектность поставки:

• Коллиматорный прицел «Взор- 3»;
• Элемент питания;
• Платформа ПБ-1;
• Защитные крышки для линз прозрачные (2 шт.);
• Отвертка;
• Руководство по эксплуатации;
• Упаковка - металлический цилиндр.

Элементы коллиматорного прицела (фото №5):

В штатной комплектации коллиматорный прицел «Взор-3» установлен на платформу быстросъемную ПБ-1 при помощи четырёх винтов. Возможно использование и других платформ.

1. Узлы юстировки с защитными колпачками (1.1 Узел вертикальной юстировки; 1.2 Узел горизонтальной юстировки);
2. Поворотный переключатель режимов яркости;
3. Батарейный отсек;
4. Отверстия для винтов;
5. Рычаг фиксации ПБ-1 на планке Пикатинни;
6. Винт фиксации;
7. Стопорный пин винта фиксации;
8. Поворотный переключатель прицельной марки.

Прицельная марка: красного цвета, регулируется по форме и яркости.
Возможны три варианта формы прицельной марки:

• Окружность и точка;
• Окружность;
• Точка.

Размер точки: 1 МОА - на 100 м ≈ 29 мм.
Цена клика: 1 МОА.

Коллиматор «Взор-3» совместим с различными установочными платформами производства ООО «Зенит».

Платформы позволяют устанавливать коллиматорный прицел на различной высоте, с быстросъемом, без быстросъема, на планку Пикатинни, на направляющую Базис.

В зависимости от платформы, которую Вы используете с коллиматорным прицелом (продаются отдельно) в различных конфигурациях высота оптической оси может составлять 17 мм., 20 мм., 26 мм., 30 мм.,35 мм.,39 мм., над верхней точкой планки Пикатинни или направляющей Базис.

Гарантия : Изготовитель гарантирует соответствие изделия ТУ, безотказную работу устройства в течение 12 месяцев с момента продажи при условии соблюдения потребителем правил эксплуатации, изложенных в настоящем руководстве по эксплуатации.
