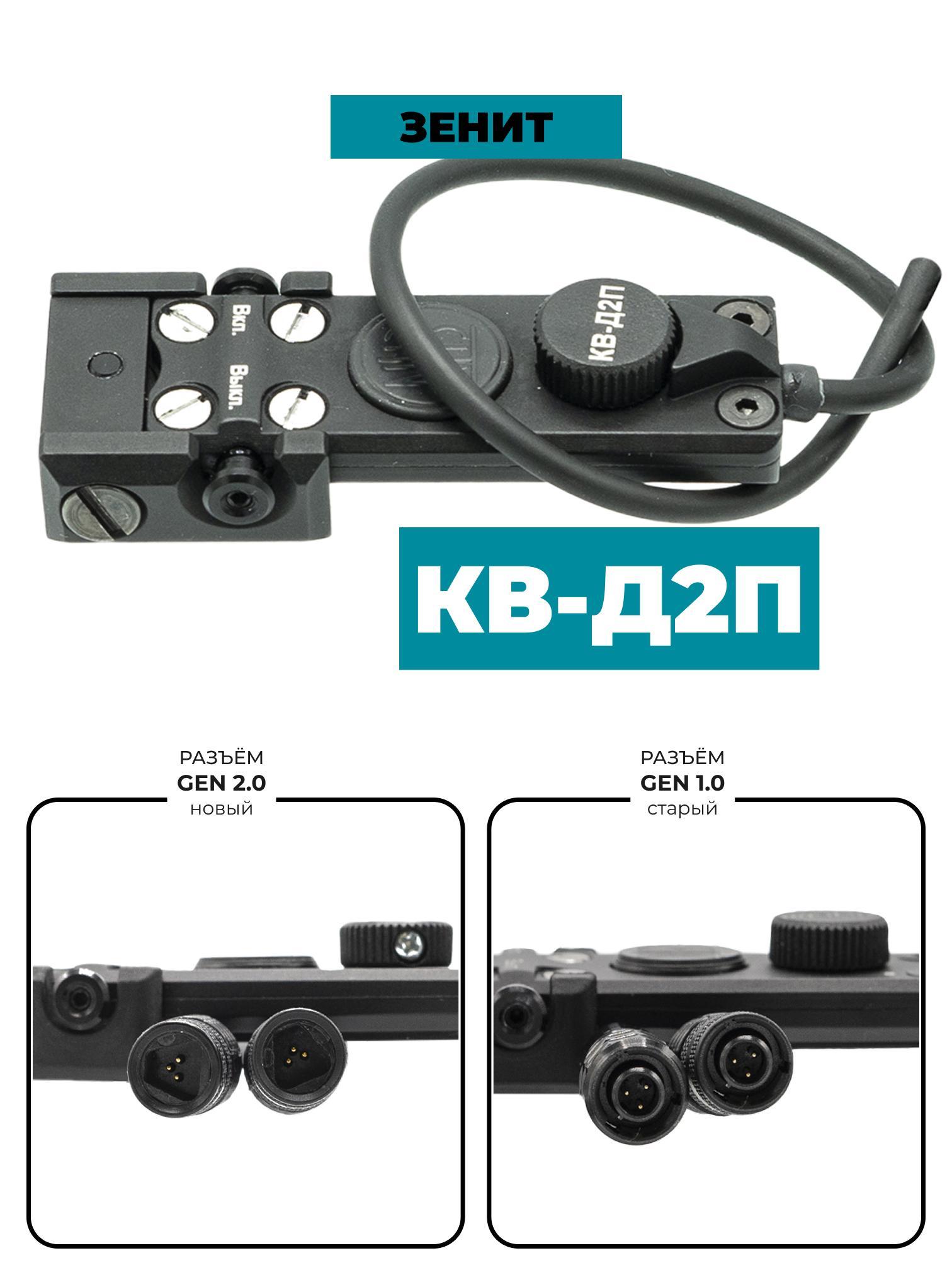

Кнопка выносная Зенит КВ-Д2П с предохранителем

Кнопка выносная КВ-Д2П с возможностью крепления на направляющую Базис или планку Пикатинни предназначена для управления следующими устройствами:

Комбинированные приборы:

• «Перст-4»
• «Перст-4М»
• «Перст-классика»
• «Перст-2»

Фонари:

• «Клещ-1»
• «Клещ-1+ЛЦУ»
• «Клещ-2»
• «Клещ-2ПС+ЛЦУ»
• «Клещ-2П»
• «Клещ-2Д»
• «Клещ-2У»

Основные особенности:

• Выполняет функции стандартных кнопок, расположенных на корпусе устройства.
• Оснащена вращающимся переключателем для регулировки яркости.
• Материал корпуса: алюминиевый сплав Д16Т с чёрным защитным покрытием.

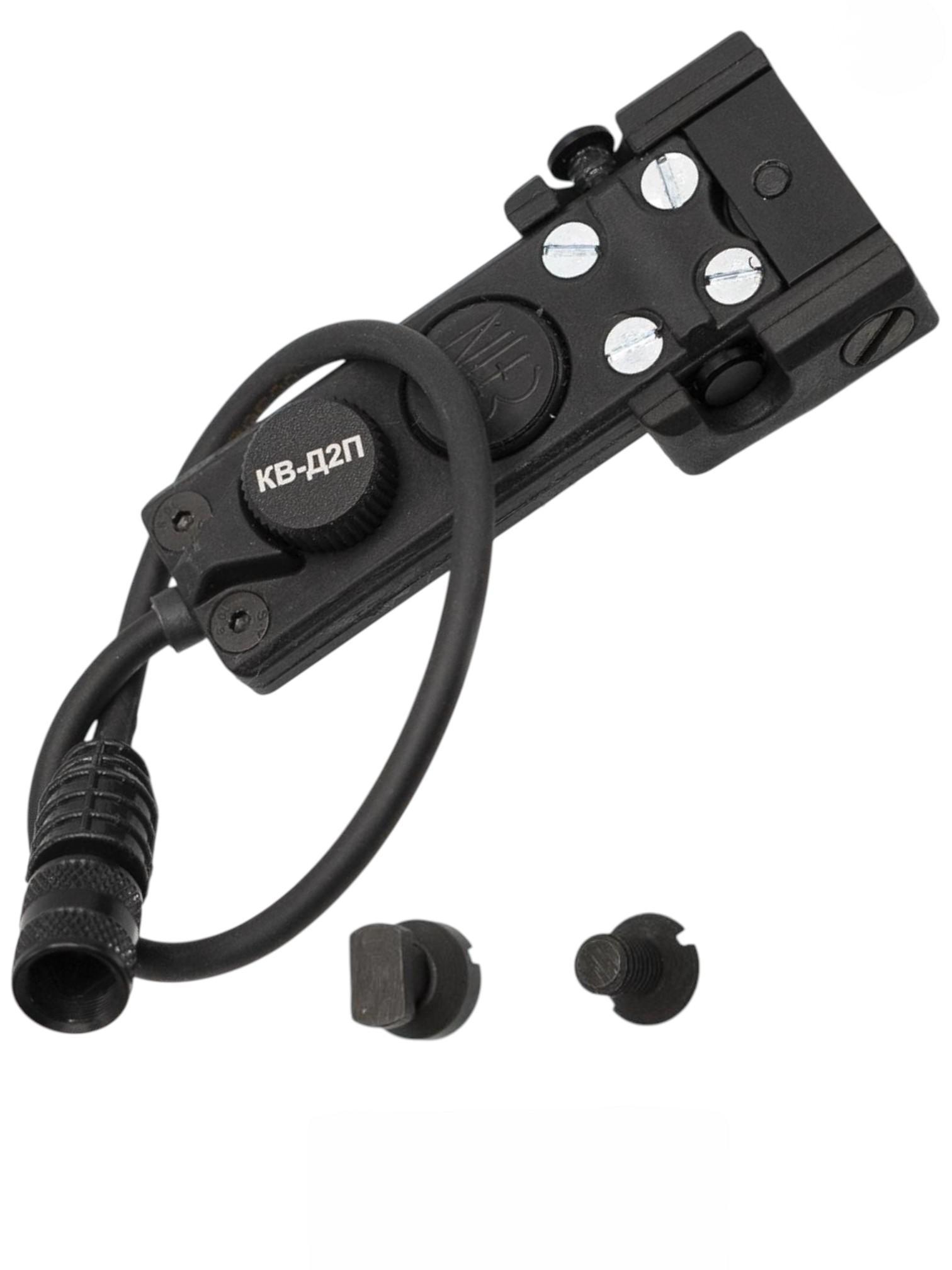

КВ-Д2П монтируется на:

• Планку Пикатинни — с использованием переходника, включающего две прижимные планки, центральный зажим и стопор;
• Направляющую Базис — с помощью кулачкового зажима или винта М5x9 (в месте соединения цевья с верхним кронштейном).

Характеристики

• Габариты: 289 × 32 × 14 мм ± 5 мм.
• Вес (с переходником на Пикатинни): 40 ± 5 г.
• Рабочий температурный диапазон: от -20 °C до +40 °C.
• Гарантия: 12 месяцев.

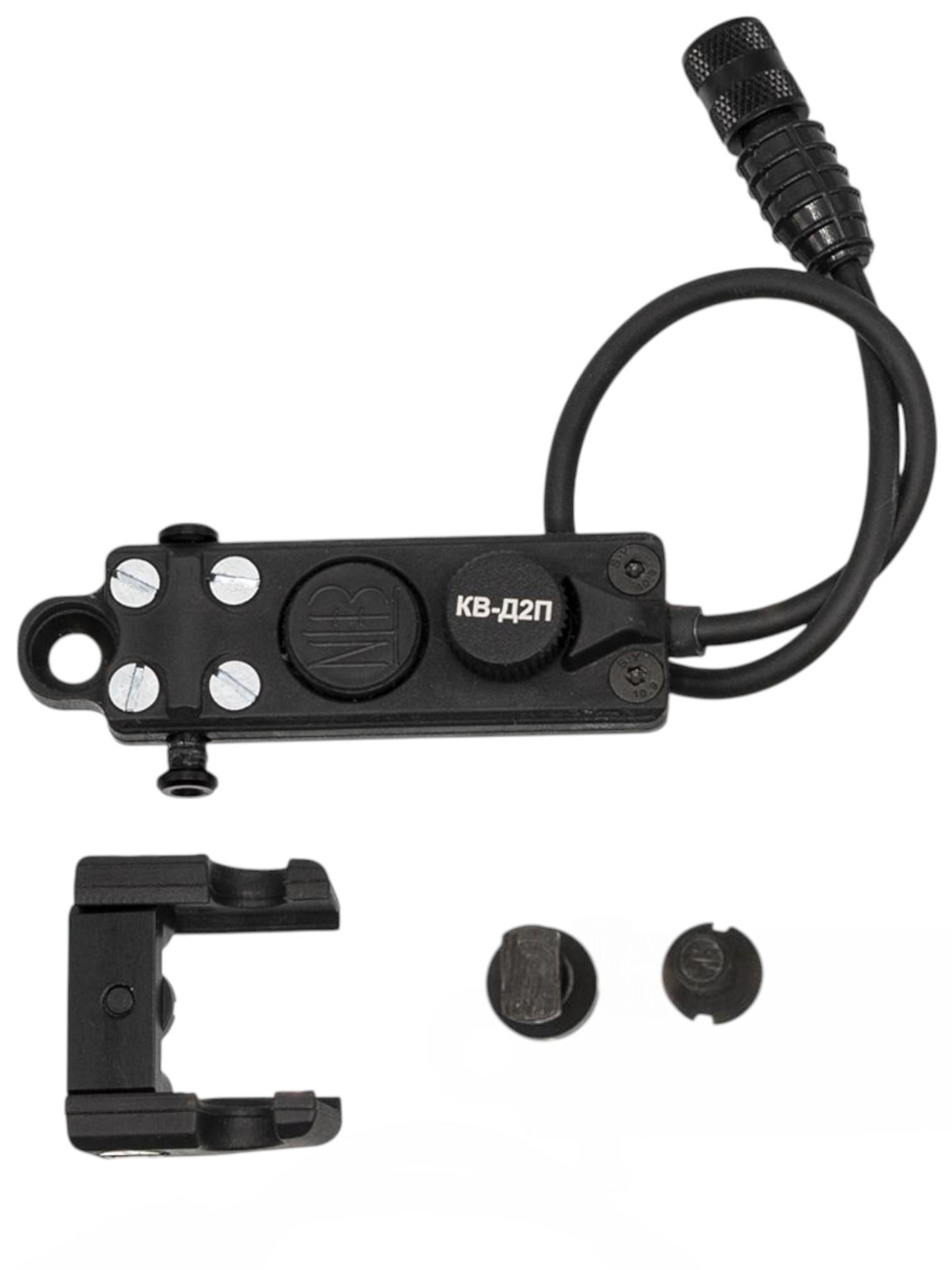

Комплект поставки

• Кнопка выносная КВ-Д2П — 1 шт.
• Переходник для планки Пикатинни — 1 шт.
• Кулачковый зажим — 1 шт.
• Винт М5x9 — 1 шт.
• Руководство по эксплуатации — 1 шт.

Инструкция по установке

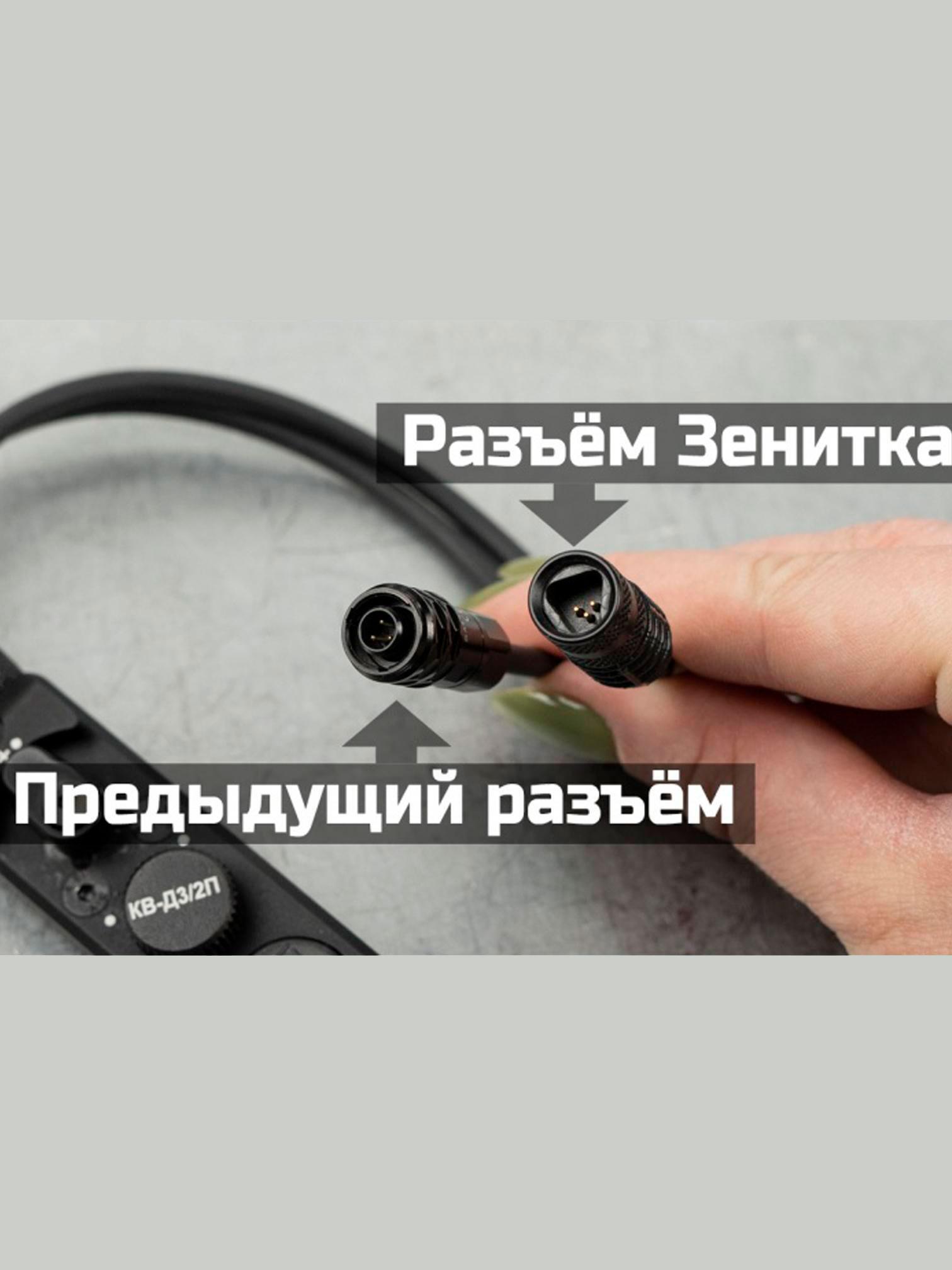

Подключите кнопку КВ-Д2П к устройству:

1. Снимите резиновую накладку с разъёма.
2. Совместите контактные части и подключите штекер до упора.
3. Для отсоединения кнопки потяните стопорное кольцо на разъёме на себя.

Установите кнопку на выбранное место:

1. Для крепления на планку Пикатинни используйте переходник.
2. Для монтажа на направляющую Базис используйте кулачковый зажим или винт М5x9.
