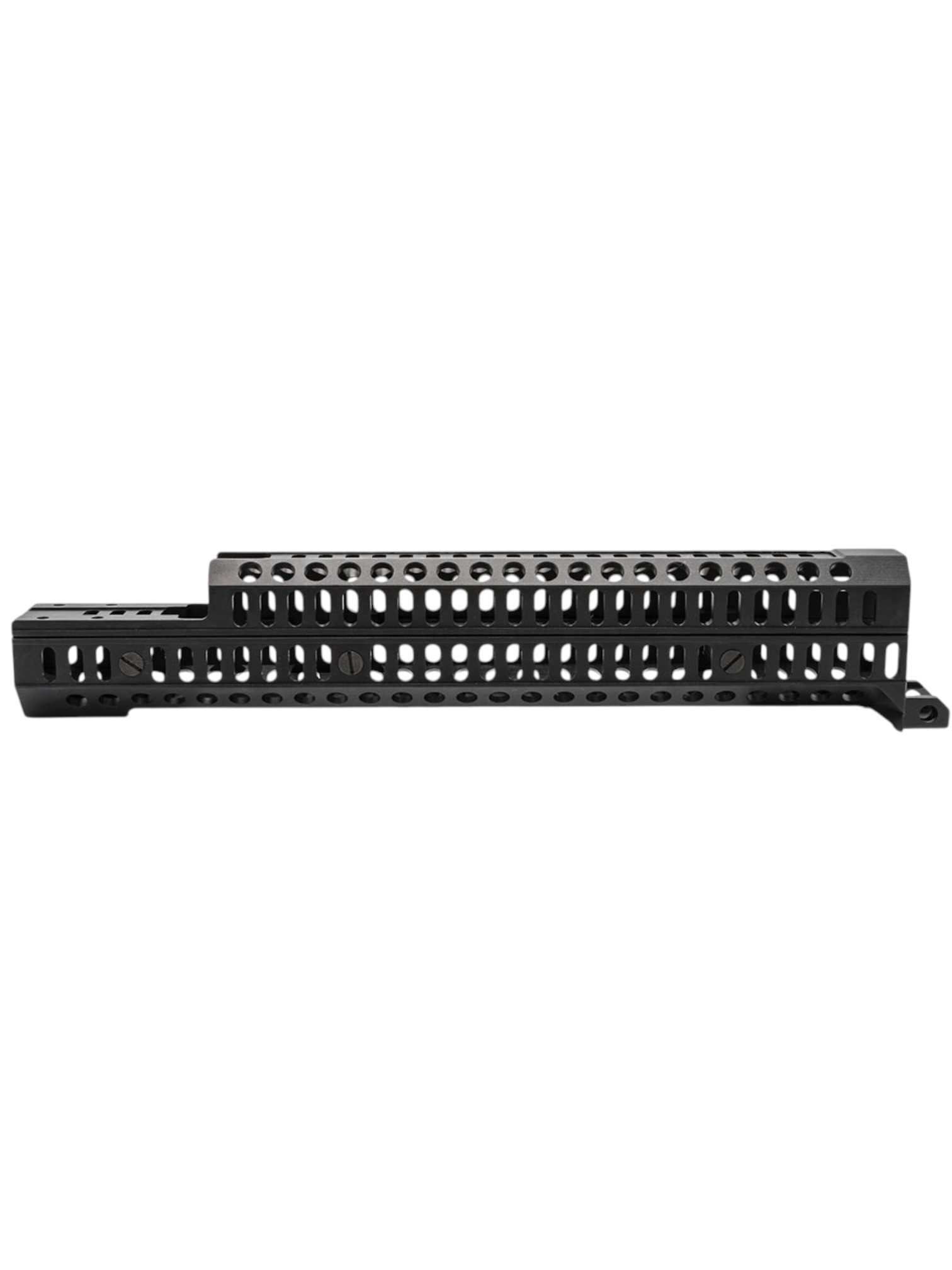

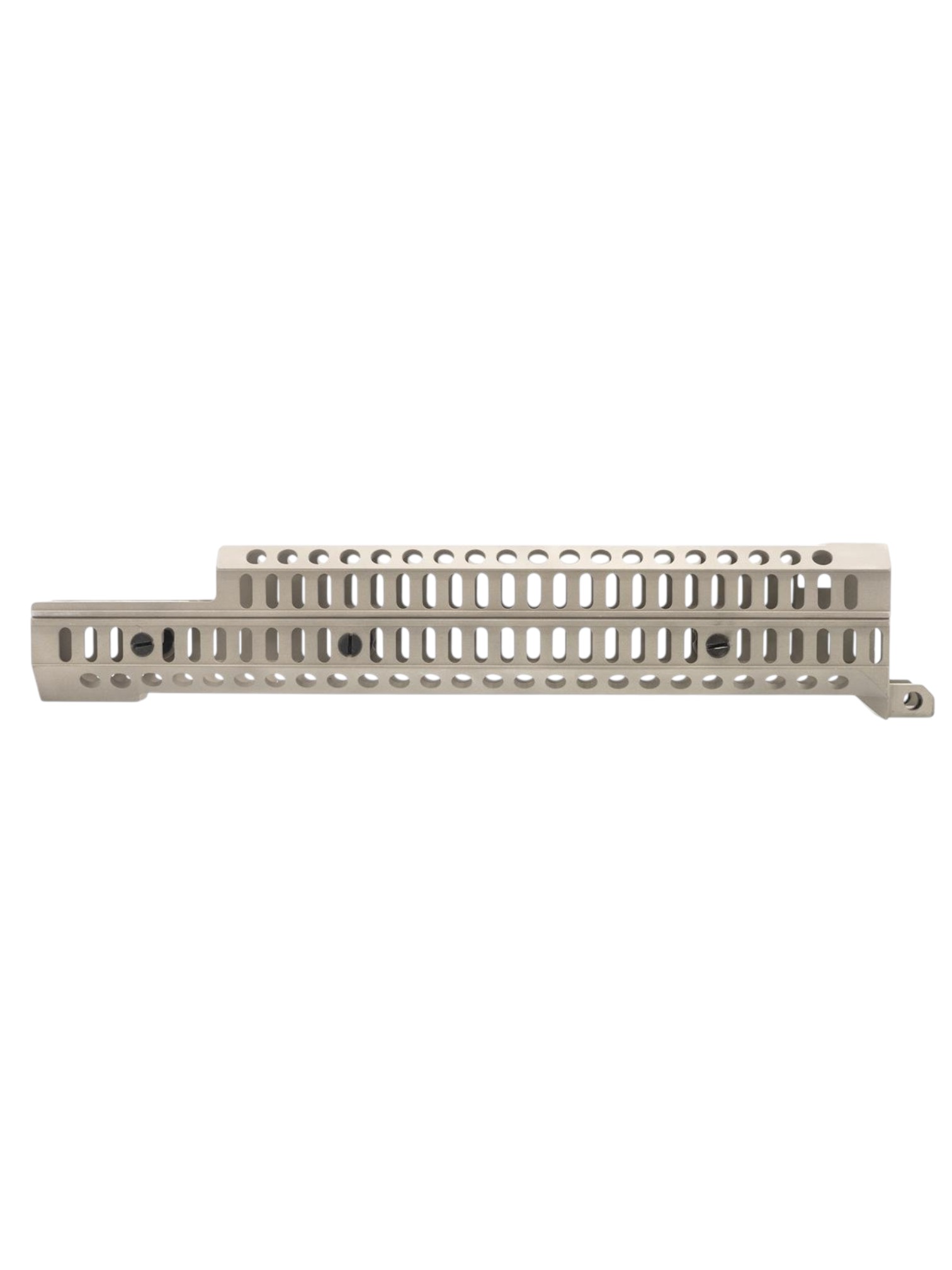

Цевьё с накладкой Зенит «Спорт-12У» АК-12

Комплект «Спорт-12У» предназначен для установки на место штатного цевья АК-12 и карабинов на его основе (TR3).

Комплект «Спорт-12У» имеет шесть направляющих Базис, позволяющих установку дополнительного оборудования, совместимого с Базисом, напрямую на цевьё (упоры, антабки, кнопки, фиксаторы провода, накладки, рукоятки, дополнительные планки Пикатинни). Для установки оборудования, совместимого с Пикатинни, возможна установка дополнительных планок Пикатинни (приобретаются отдельно) Б-2, Б-2Л, , Б-2М, Б-2У в любом месте на направляющей Базис.
Для установки фонаря в нижней передней части рекомендуется кронштейн Б-2 Лидер (приобретается отдельно).

В передней части комплекта «Спорт-12У» расположена заниженная часть для установки приборов комбинированных «Перст»: как отдельных устройств, так и блока, который интегрируется в комплект.

Преимущества при эксплуатации:

• наличие платформы в передней части для установки прибора комбинированного «Перст»;
• прочность;
• обеспечивает удобство хвата;
• улучшает охлаждение ствола оружия;
• создаёт возможность крепления дополнительного оборудования.

Технические характеристики:

• Материал: сплав алюминия Д16Т.
• Масса: 315 + 10г
• Длина комплекта: 330 мм
• Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С.
• Гарантийный срок хранения и эксплуатации изделия: 60 мес.

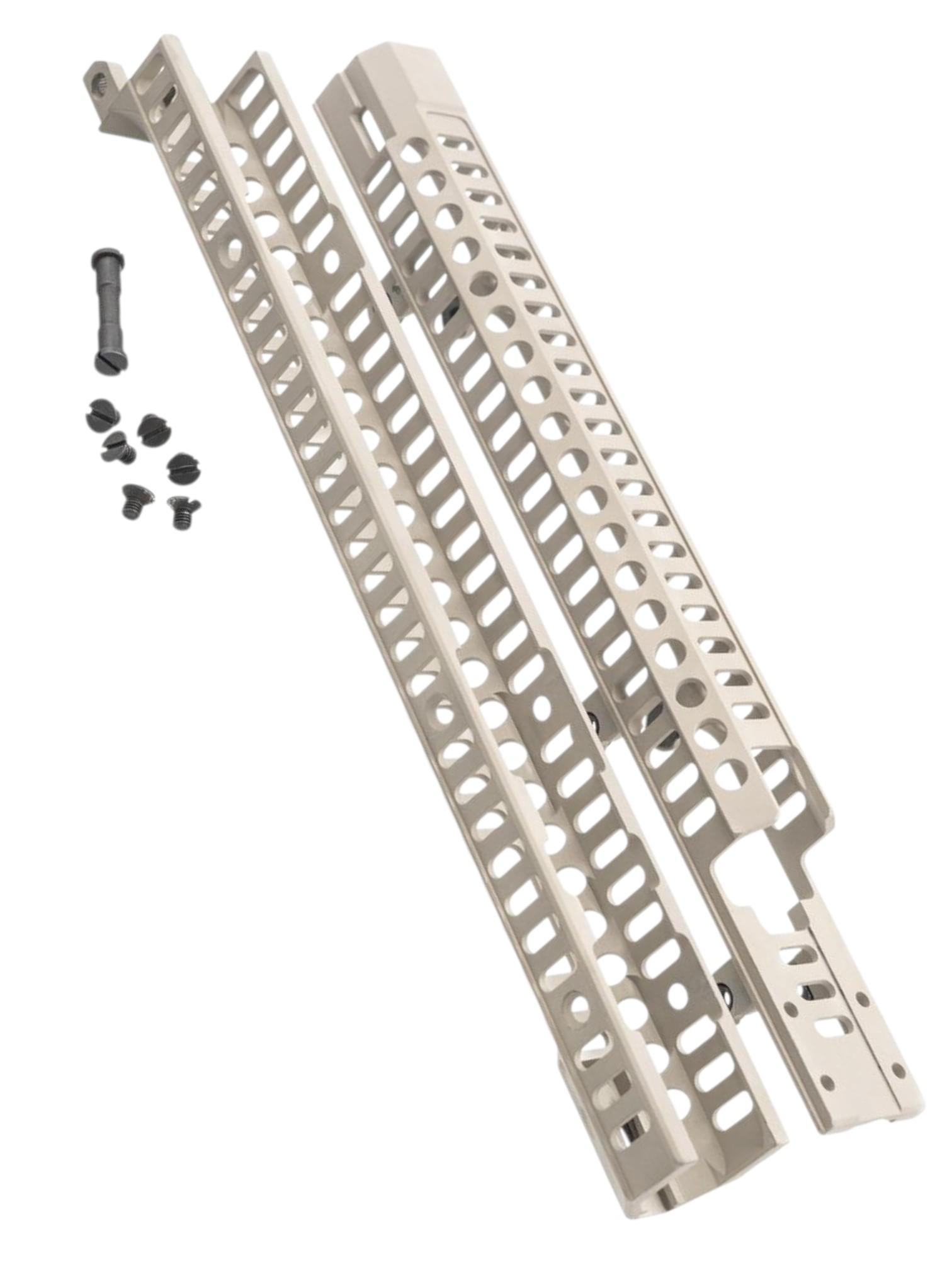

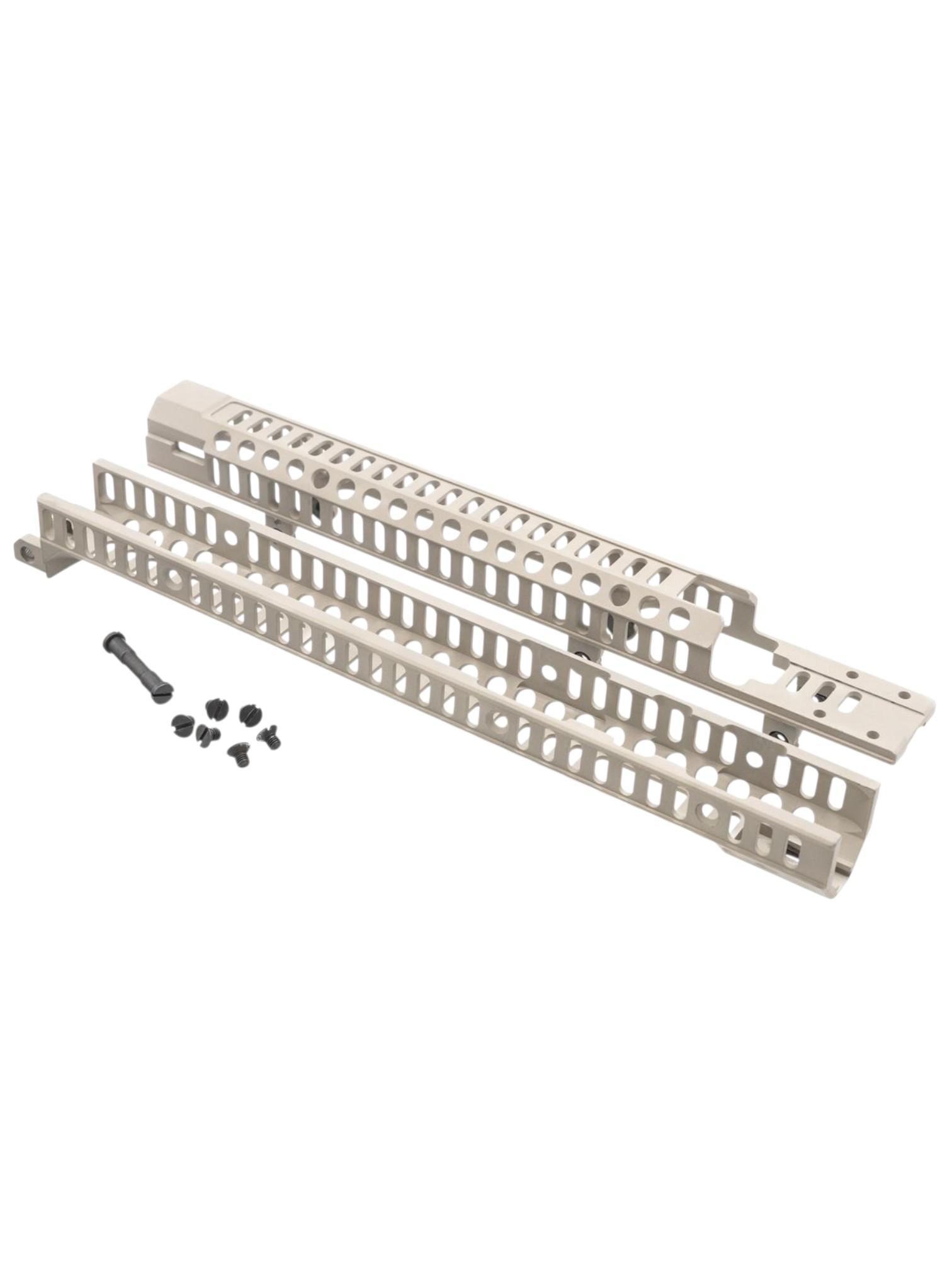

Комплектность поставки:

• Верхний кронштейн «Спорт-12У» 1 шт.
• Нижний кронштейн «Спорт-12У» 1 шт.
• Ось 1 шт.
• Винт 5х7 6 шт.
• Руководство по эксплуатации 1 шт.

Для установки комплекта «Спорт-12У» на оружие необходимо:
 1. Отсоединить штатное цевьё с накладкой на газоотводную трубку. Снять штатный ДТК.
 2. Установить вместо штатного цевья нижний кронштейн «Спорт-12У». Для этого:
2.1. Поместить задний конец цевья в ствольную коробку;
2.2. Поместить выступ на стволе в паз на внутренней части цевья. При этом штатную антабку сдвинуть в бок, чтобы она не мешала;
2.3. Положить на верхний конец цевья проставку, забить цевьё молотком через проставку в ствольную коробку. При этом выступ на стволе как по рельсам должен спозиционироваться в пазе во внутренней части цевья. Недопустимо пилить цевьё;
2.4. Раскрутить ось, входящую в комплект. Забить её в отверстие для оси. Закрутить с обратной стороны.
3. Установить верхний кронштейн «Спорт-12», закрутить 6 винтов в местах соединения верхнего и нижнего кронштейнов;
4. Закрыть рычаг фиксатора крышки ствольной коробки. Установить штатный ДТК.

Жесткость посадки цевья и  кронштейнов, входящих в комплект, определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
