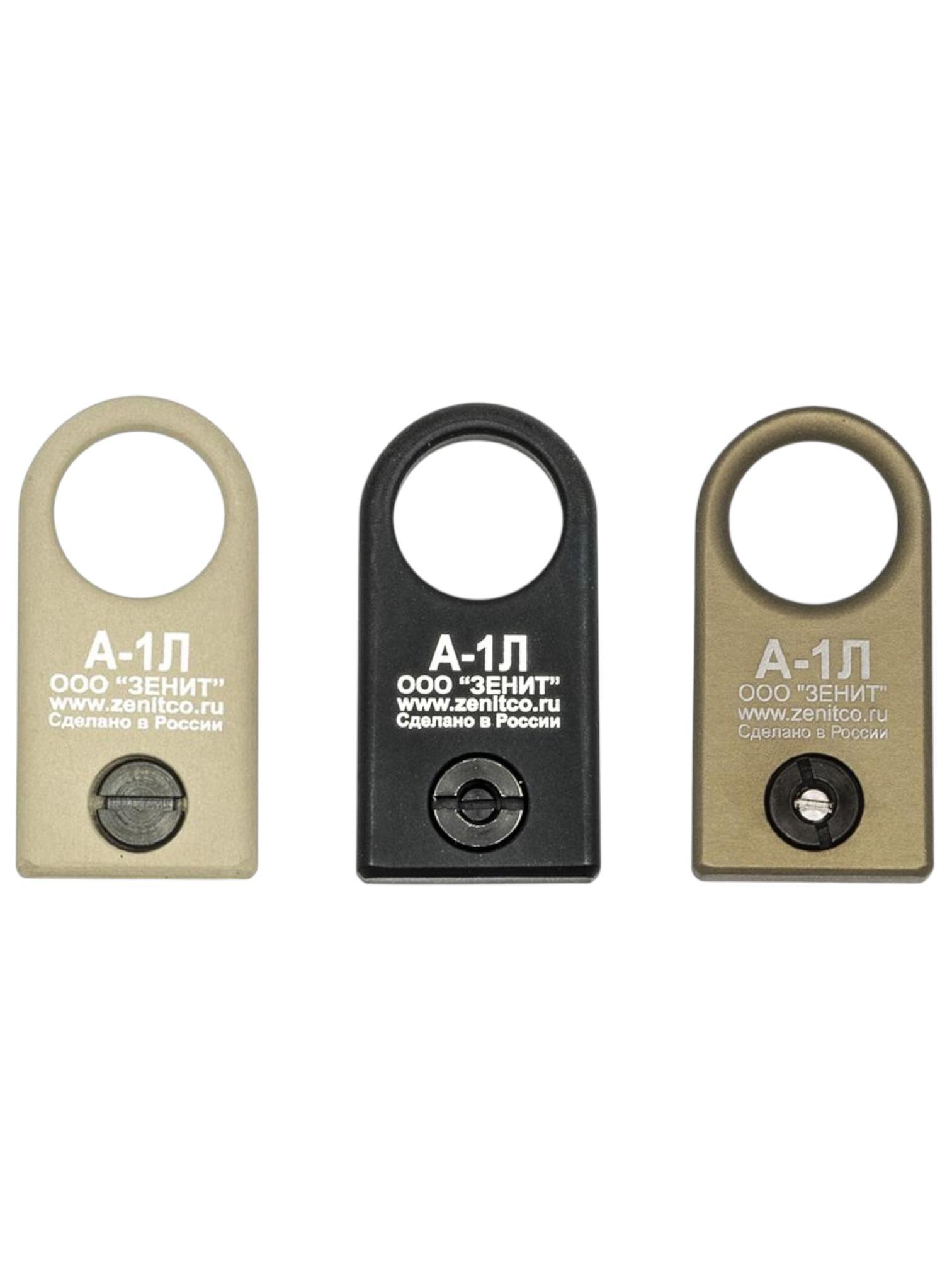

Антабка Зенит А-1Л

Антабка А-1Л является фрезерованным изделием, изготовленным из сплава алюминия Д16Т  монтируется на направляющую Базис с помощью одного винта. Служит для крепления ремня в любом удобном месте.

• Масса антабки: 13+2г
• Габаритные размеры: (52х26х6) +2мм


Комплектность поставки:

- корпус антабки А-1Л - 1шт;

- кулачковый зажим - 1шт;

- зажим «зацеп» - 1шт;

- руководство по эксплуатации - 1шт.


Для установки антабки А-1Л необходимо:


Вариант 1 при помощи зажима «зацеп»

- открутить установочный винт зажима «зацеп»;

- установить пластину-зацеп таким образом, чтобы отверстие на цевье и резьбовое отверстие не пластине совпали, а угловой выступ – зацеп на пластине вошел в один из пазов на цевье;

 - установить антабку А-1Л на направляющую Базис;

 - закрутить установочный винт.

Вариант 2 при помощи кулачкового зажима

- установить кулачковый зажим на А-1Л (гайка зажима не должна быть плотно закручена, для того, чтобы кулачковый механизм мог свободно повернуться в направляющей Базис);

- установить антабку А-1Л на направляющую Базис, таким образом, чтобы кулачковый зажим вошел в один из пазов направляющей Базис;

- повернуть кулачковый механизм по часовой стрелке до упора;

- для того, чтобы снять антабку А-1Л необходимо повернуть гайку кулачкового механизма против часовой стрелки на 90°.

Вариант 3 под стандартный винт

Если на карабине установлен кронштейн  Б-19, Б-19Н, Б-31(любой вариант), Б-22 или Б-33 антабку можно установить под любой из винтов этих кронштейнов.

СОВМЕСТИМОСТЬ

• Антабка совместима с кронштейнами серии "Спорт" (с направляющей "Базис")
